Montage-/ Betriebsanleitung

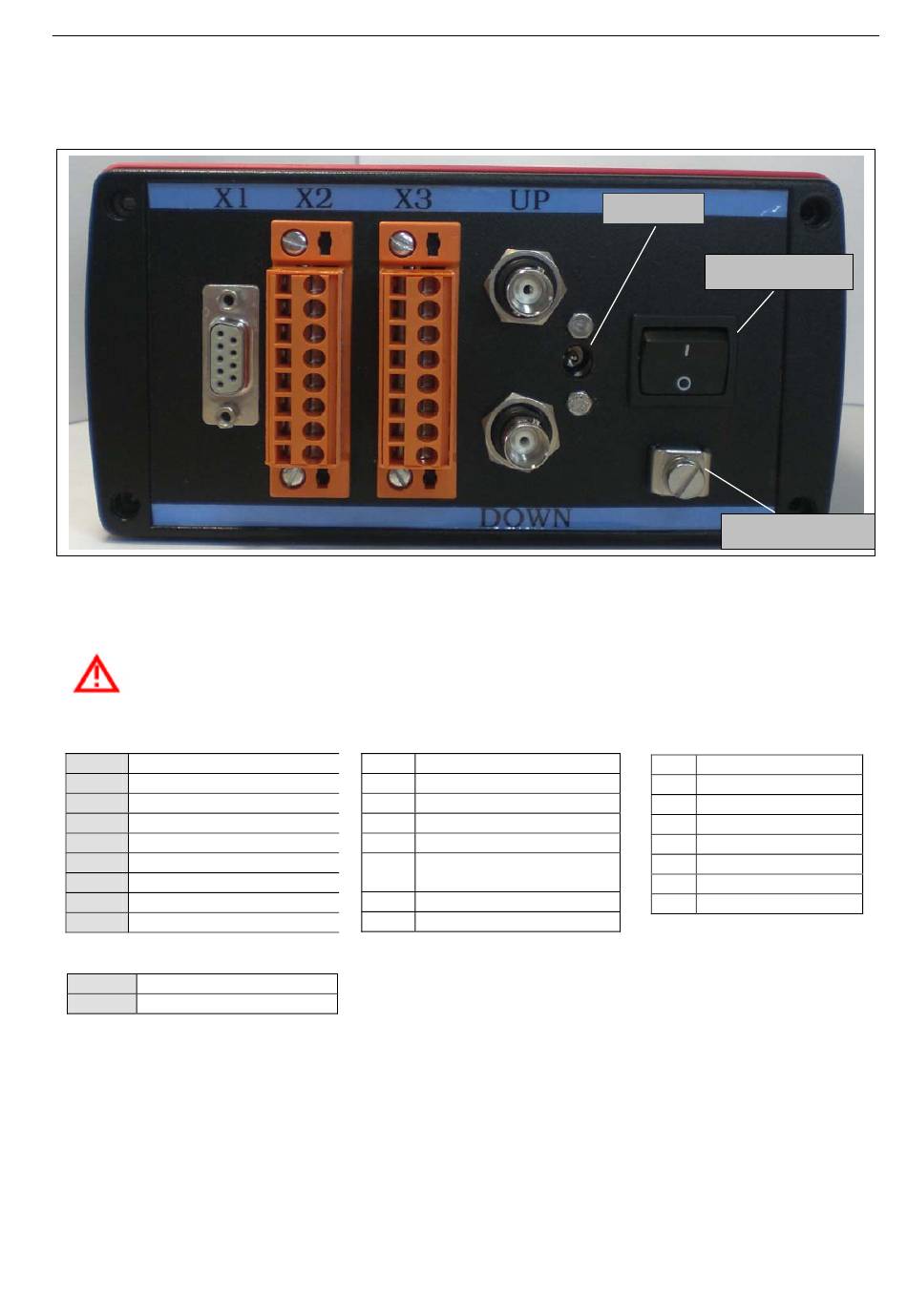

9 Anschlüsse
9.1.1 Anschlussbelegung
Bei Arbeiten an den Anschlüssen Gerät immer vorher ausschalten
X1 RS232 Schnittstelle für Software
Update
1
2
RXD
3
TXD
4
5
GND
6
/UPDATE (verbunden mit 5)
7
8
9
Transducer
UP
Transducer UP
DOWN
Transducer DOWN
9.1.2 Potentialausgleich
Um eine hohe Störunterdrückung gegen elektrische Störungen zu erreichen, ist es ratsam einen
Potentialausgleich bei dem IS200-P, sowie bei den Transducern durchzuführen. An den
Gehäusen sind entsprechende Erdungsklemmen angebracht.
X2 Prozessschnittstellen
1
Stromausgang
2
Frequenzausgang
3
Gemeinsame Masse 1 & 2
4
Pulsausgang Emitter
5
Pulsausgang Kollektor
6
Relais Gemeinsamer
Kontakt
7
Relais Schließer
8
Relais Öffner
Seite 35
Intra-Automation GmbH
Ladegerät
Gerät Ein/Aus
Potentialausgleich
X3 Prozessschnittstellen
1
RS485_OH
2
RS485_OL
3
PT100 1 Versorgung
4
PT100 1 Messwert+
5
PT100 1 Messwert -
6
PT100 2 Versorgung
7
PT100 2 Messwert+
8
PT100 2 Messwert -
