Montage-/ Betriebsanleitung
3.7.2 Anbauempfehlung für vertikale
Rohrleitungen
Für vertikale Rohrleitungen ist eine Strömungsrichtung von unten nach
oben empfehlenswert. Der Grund hierfür ist:
Die Gasblasen steigen bei Durchfluss Null auf und verlassen
-
den Bereich der Schallübertragung.
In Fallleitungen unmittelbar vor dem freien Rohrauslauf, ist der Anbau
zu vermeiden. Die Möglichkeit des Leerlaufens der Rohrleitung bis an
den Ort der Messstelle ist zu groß.
Falls kein anderer Messort zur Verfügung steht, kann folgender
Installationsvorschlag hilfreich sein. Die Grundidee ist die
Erzeugung eines Gegendrucks durch ein nicht vollständig
geöffnetes Absperrorgan oder durch eine andere Verengung des
Rohrleitungsquerschnitte

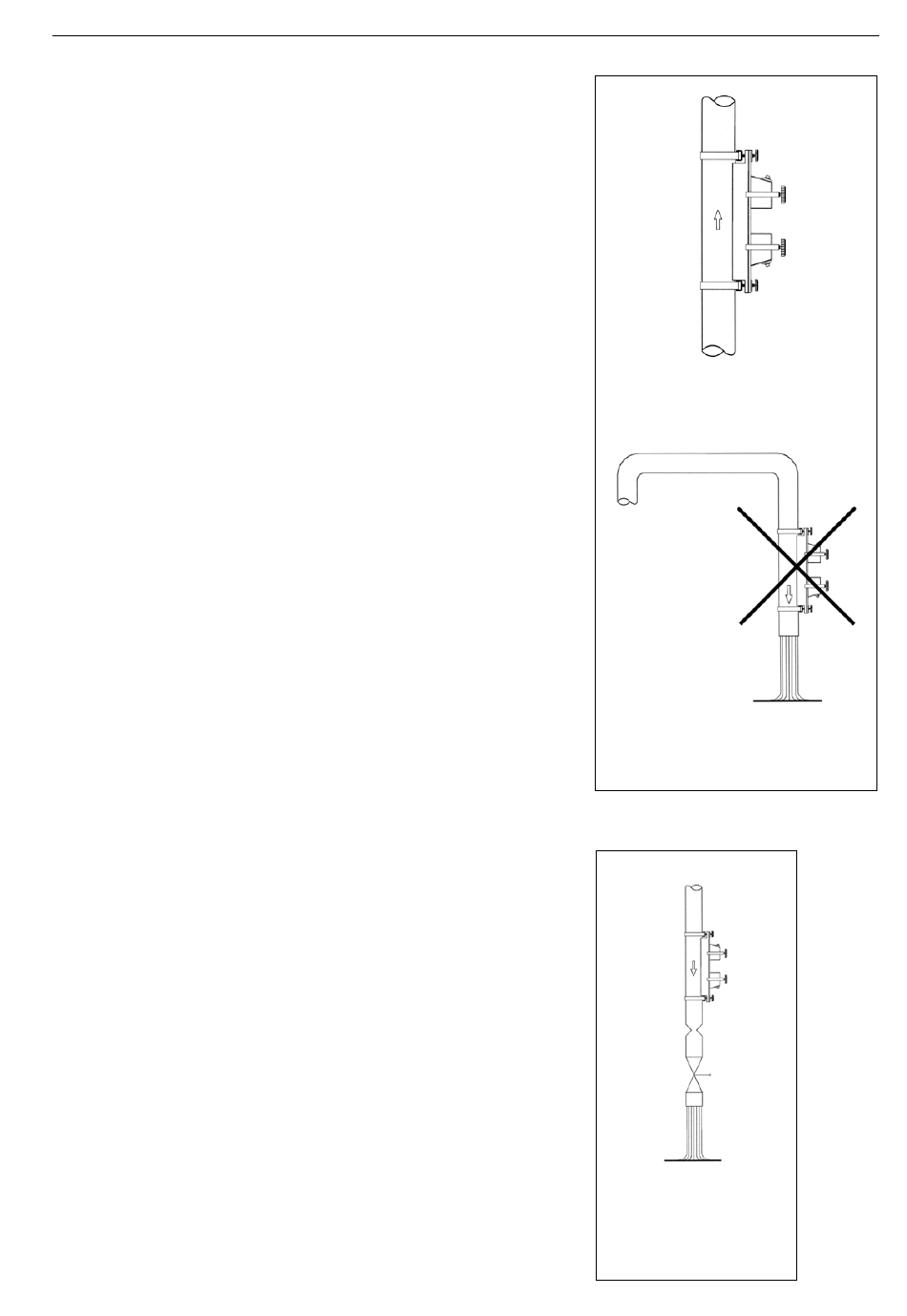

Empfehlenswerte Positionierung der
Seite 12
Intra-Automation GmbH
Transducer für vertikale
Rohrleitungen
Positionierung der
Ungünstige
Transducer in einer Fallleitung
Mögliche
Positionierung der
Transducer in einer
Fallleitung mit einem
auslaufseitig
