Montage-/ Betriebsanleitung
9.2 Transducer
9.2.1 Potentialausgleich
Um eine hohe Störunterdrückung gegen elektrische Störungen zu erreichen, ist es ratsam einen
Potentialausgleich bei den Transducern, sowie bei dem IS200-P durchzuführen. An den
Gehäusen sind entsprechende Erdungsklemmen angebracht.

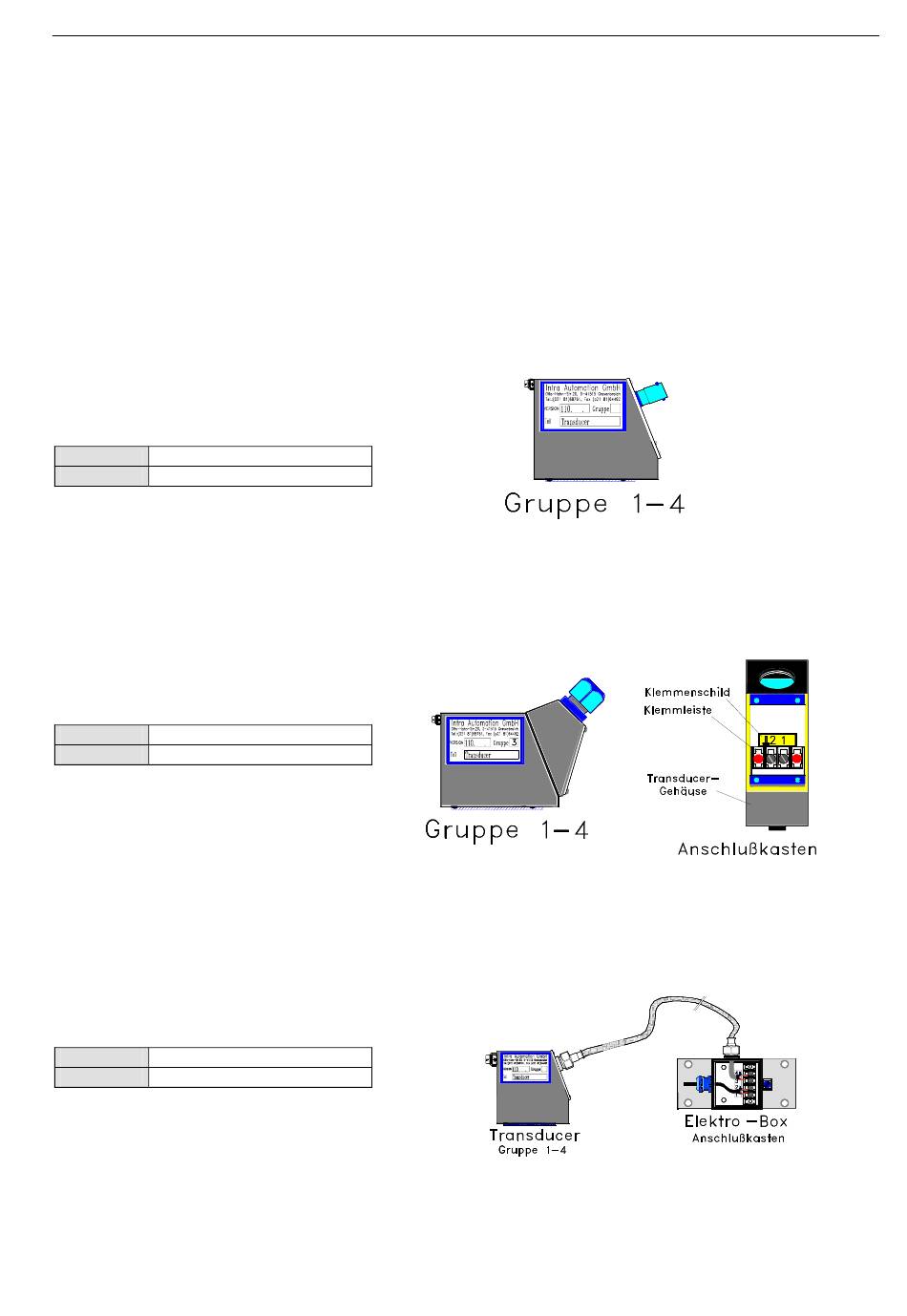

9.2.2 Klemmenbelegung der Transducer ( Version 1 )
Die Transducer haben einen BNC-Anschluss und werden für die portable
Montage verwendet.
Anschluss 1. und 2. Transducer (UP und Down)
1
BNC-Buchse Innenleiter
2
BNC-Schirm (Außen)
9.2.3
Klemmenbelegung der Transducer ( Version 2
Die Transducer sind für eine metrische Verschraubung und für feste Montage
auf dem Rohr vorgesehen.
Anschluss 1. und 2. Transducer (UP und Down)
1
Innenleiter (Kabel)
2
Schirm (Kabel)
9.2.4 Klemmenbelegung der Transducer ( Verion 3)
Die Transducer sind für eine metrische Verschraubung und für feste Montage
auf einem heißen Rohr vorgesehen.
Anschluss 1. und 2. Transducer (UP und Down)
1
Innenleiter (Kabel)
2
Schirm (Kabel)
)
Seite 36
Intra-Automation GmbH
