SECUTEST (10) und
Prüfschritt optional
16

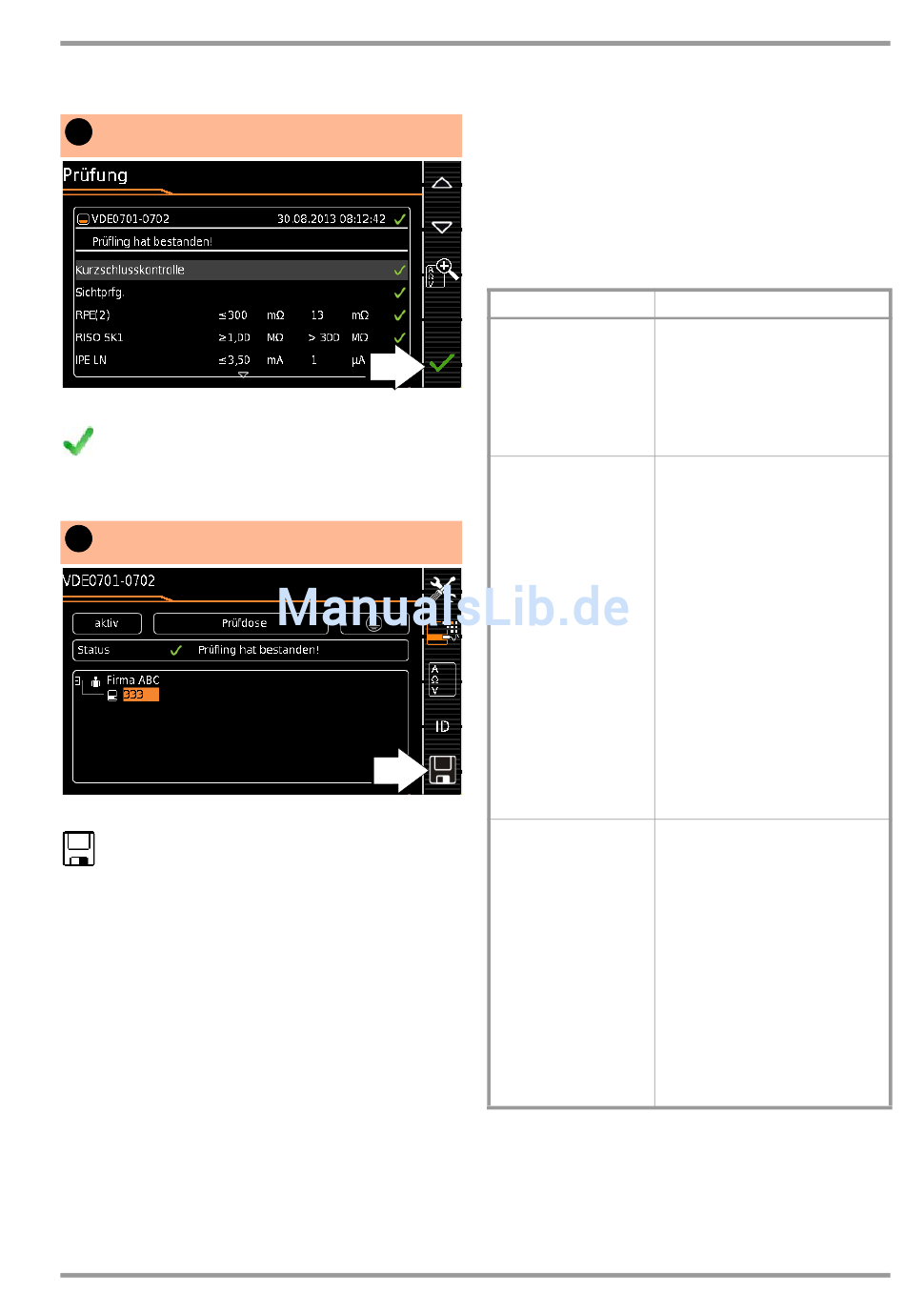

Ergebnisse bestätigen

Wechsel zum Speicherbildschirm

17
Ergebnisse unter ID-Nr. abspeichern

Ergebnisse speichern

GMC-I Messtechnik GmbH
P
RO
Prüfabläufe nach Norm / SETUP Messparameter
10 Messparameter für Einzelmes-
sungen und Prüfabläufe
Messparameter, die für Einzelmessungen
und für Prüfabläufe gemeinsam gelten,
müssen in der Schalterstellung SETUP einge-
geben werden.
Setup 1/3 > Alle Messungen
Messparameter
Mess. am IT-Netz
(Ja / Nein)
Ref.spannung L-PE
(110 V, 115 V, 220 V,
230 V, 240 V)
Prüffreq. Alt
(48 Hz ... 400 Hz)
Bedeutung
Ja: aktive Ableitstrommessungen
(bzw. alle Messungen, die Bezug
auf den netzanschlussseitigen PE
haben) werden verhindert.
Prüfsequenzen, die solche Mes-
sungen enthalten, werden eben-
falls verhindert.
Die (Netz-) Referenzspannung ist
die Spannung, auf die die Mess-
werte der Ableitströme normiert
werden.
Diese wird bei Ableitströmen zur
rechnerischen Anpassung der
Strommesswerte auf die vorgege-
bene Spannung verwendet.
Messungen mit Netzspannung
an der Prüfdose:
Der Einstellwert hat keinen Ein-
fluss auf die Spannung, mit der
der Prüfling über die Prüfdose des
SECUTEST versorgt wird.
Ableitstrommessungen mit
Messart „Alternativ": Der Soll-
wert der synthetischen Prüfspan-
nung wird von dem hier angege-
benen Wert abgeleitet.
Eingebbarer Frequenz-Sollwert für
synthetische Prüfspannung bei al-
len Ableitstrommessungen der
Messart „Alternativ" mit Einfluss
auf folgende Messungen bzw.
Drehschalterstellungen:
– Einzelmessungen
(grüne Drehschalterebene)
– Messungen in werkseitig vor-
definierten Prüfabläufen
– Messungen in benutzerdefi-
nierten Prüfabläufen
(nur mit Datenbankerweite-
rung Z853R oder Merkmal
KB01)
