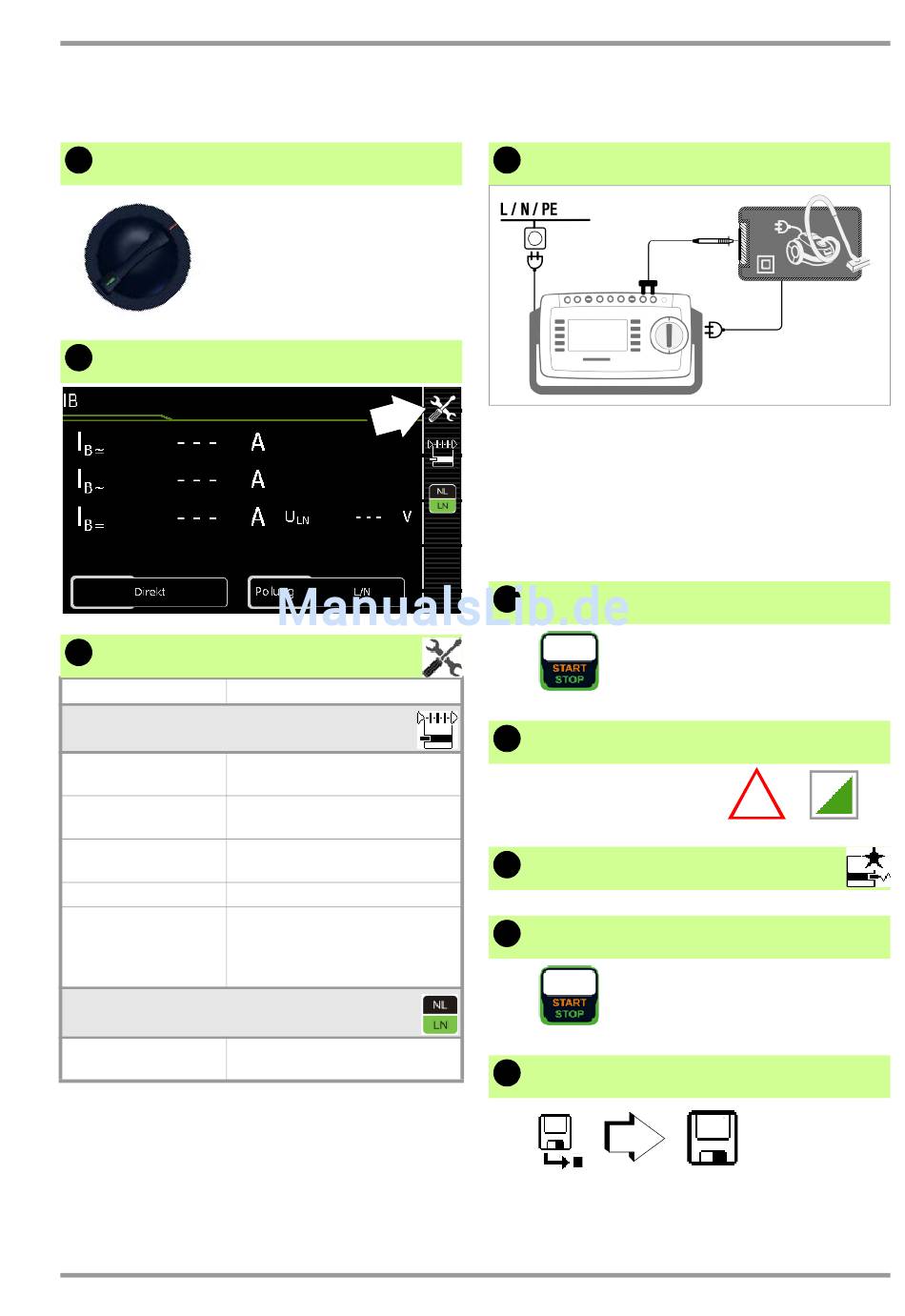

IB – Berührungsstrom
1
Messfunktion wählen
IB
2
Parameter wählen
3
Parameter einstellen
Messparameter
Messart
Direkt
Differentiell
Alternativ (P1)
Festanschluss
Alternativ (P1–P2)
Polung – nur bei Direkt und Differenz
L/N oder N/L
1)
Anschluss auch über AT3-IIIE, AT3-IIS, AT3-II S32, AT16DI/AT32DI
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind,
siehe Kapitel 10.
GMC-I Messtechnik GmbH
P
RO
Bedeutung
Direktes Messverfahren
1)
(über Prüfdose
)
Differenzstrommessverfahren
(über Prüfdose)
Ersatz-Ableitstrommessverfahren
1)
(über Prüfdose
oder VL2E)
Fest installierter Prüfling
Ersatz-Ableitstrommessverfahren:
SECUTEST PRO bzw. Merkmal H01:
2-Pol-Messung zwischen Prüfsonde
1 und 2, siehe Kapitel 8.15
Auswahl der Polarität für Netz-
spannung an Prüfdose
4
Prüfling anschließen
P1
➭ Schließen Sie den Prüfling an die Prüf-
dose an.
➭ Kontaktieren Sie mit der Prüfsonde P1
zusätzliche berührbare leitfähige Teile,
die nicht mit dem Schutzleiter verbunden
sind.
5
Prüfung starten
6
Netzspannungswarnung bestätigen
Direkt & Differentiell:
7
Messwerte zwischenspeichern
8
Prüfung stoppen
9
Messungen unter ID-Nr. abspeichern
Einzelmessungen
Direkt / Diff / Alt (P1)
!
