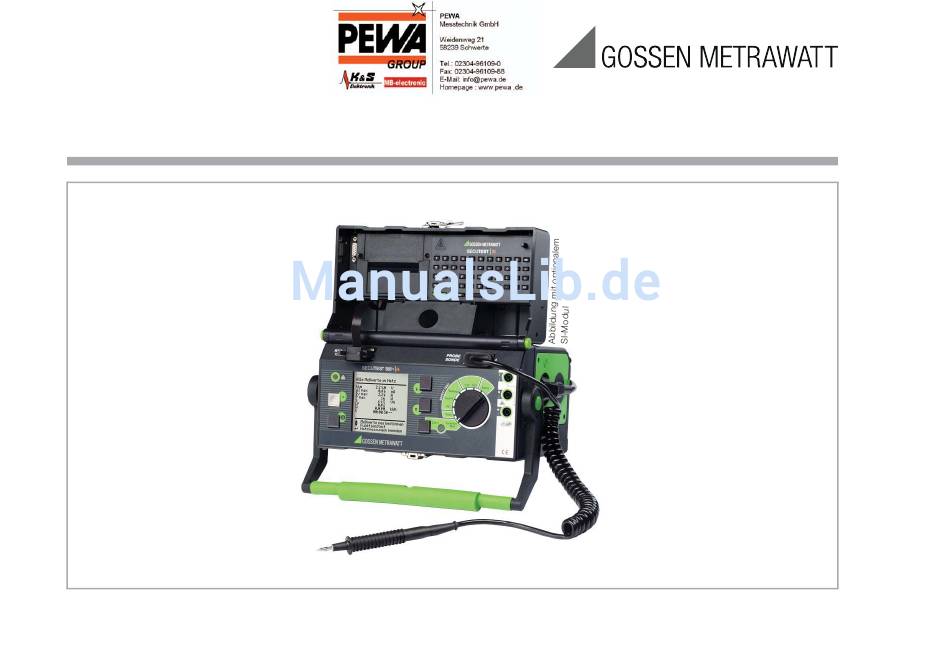

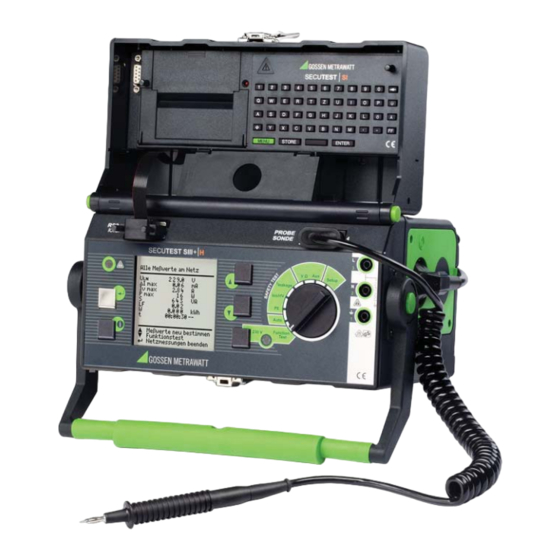

- Seite 1 Bedienungsanleitung SECUTEST SIII+ . . . Prüfgeräte für Messungen nach BGV A3, Betriebssicherheitsverordnung, 3-349-396-01 Medizinproduktegesetz MPG und solche für Stückprüfungen 17/4.12...
- Seite 2 Anschluss Sonde Stecken Sie den Doppelstecker der Sonde so in die Buchsen 4 und 5 ein, dass der Stecker mit dem weißen Ring die Buchse 5 (vertikaler Balken) kontaktiert. RS232 PROBE Hinweis: Kontaktprobleme bei berührbaren leitfähigen Teilen IOIOI SONDE bei Einsatz der Standardsonde mit Prüfspitze Zur besseren Kontaktgabe an Prüflingen ist deren Oberflächenbeschichtung an einer geeigneten Stelle max.
- Seite 3 1 Buchse für Schutzleiteranschluss des Prüflings Übersicht über lieferbare Sondentypen 2 Buchse für Neutralleiteranschluss des Prüflings Sondentyp Anwendung Besonderheit 3 Buchse für Außenleiteranschluss des Prüflings Standardsonde (Prüfspitze mit Kabel und Prüfstrom max. 25 A Sonde mit geradem Kabel Krokoklemme) 4 Buchse für Anschluss der Sonde Prüfstrom max.
-
Seite 4: Inhaltsverzeichnis
Inhalt Seite Inhalt Seite Anwendung ..................6 Geräteparameter konfigurieren ...........18 Tabelle Art der Prüflinge – Prüfungen – Vorschriften ........6 Tabelle Einzelmessungen – Vorschriften ...........7 Messung von Schutzleiterwiderständen ........19 Tabelle Ableitströme ..................7 Maximal zulässige Grenzwerte des Schutzleiterwiderstands Liste möglicher Optionen und Vorzugstypen ..........8 bei Anschlussleitungen bis 5 m Länge ............ - Seite 5 Inhalt Seite Inhalt Seite Messungen nach nationalen und internationalen Normen Schnittstelle RS232 ..............64 in der Schalterstellung Auto ............36 20.1 Übertragung der Messergebnisse zum (P)SI-Modul ......... 64 20.2 PC-Verbindung ..................64 15.1 Ablauf der Prüfungen ................36 20.2.1 Auswertung der Messergebnisse über Software ..........64 15.2 Prüfablauf festlegen ..................37 20.2.2 Steuerung über Schnittstellenbefehle ............
-
Seite 6: Anwendung
Anwendung Achtung! Tabelle Art der Prüflinge – Prüfungen – Vorschriften Das Prüfgerät darf nicht zur Messung in elektrischen Anlagen Inbetrieb- Wieder- verwendet werden! nahme Reparatur- holungs- Stückprüfungen und Ände- prüfungen prüfungen rungen Entsprechung der Normen national europäisch international DIN EN 61010 EN 61010 IEC 61010 Prüflinge... -
Seite 7: Tabelle Einzelmessungen - Vorschriften
Tabelle Einzelmessungen – Vorschriften Tabelle Ableitströme DIN VDE IEC 62353 DIN EN 606 englischer gemessen 0701-0702 (VDE 0751-1) 01-1 Begriff wird Ersatzableit- equivalent SONDE Einzelmessungen strom leakage (verbunden mit je Vorschrift current Schutzleiter) gegen L + N Ersatzgeräte- mit N unter- equivalent SONDE ableitstrom... -
Seite 8: Liste Möglicher Optionen Und Vorzugstypen
Liste möglicher Optionen und Vorzugstypen Merkmale Netzanschluss D+ Ser- China/ Adapter- F/CZE 2) 4) für Anwenderland vicedose Sprache der Bedienerführung Hochspannungsprüfung max. HV-DC 6,126 kV DC ohne 4 KV AC) AC-Prüfstrom 50/60 Hz 10 A 25 A ohne für Schutzleitermessung SECULIFE ST: 10 + 2 Buch- ohne sen für Anwendungsteile... -
Seite 9: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen • Messung von Isolationswiderstand und Ersatzableitstrom Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und Die Prüfung erfolgt mit bis zu 500 V, diese ist zwar strombegrenzt nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kennzeich- (I < 3,5 mA), bei Berührung der Anschlüsse (3 oder 2) bekommt man nung. -
Seite 10: Hinweise Zur Hochspannungsprüfung (Nur Merkmal F02 Oder Secutest Siii+H)
Bedeutung der Symbole auf dem Gerät Hinweise zur Hochspannungsprüfung Die Symbole auf dem Gerät haben folgende Bedeutung: (nur Merkmal F02 oder SECUTEST SIII+H) Der Kabelsatz KS13 oder ähnliche dürfen bei der Hochspannungsprüfung nicht verwendet Warnung vor gefährlicher elektrischer Spannung werden, da die Hochspannungsprüfung direkt über die Prüfdose erfolgen muss ! Warnung vor einer Gefahrenstelle Achtung! (Achtung, Dokumentation beachten !) -
Seite 11: Inbetriebnahme
Inbetriebnahme = 115 V/230 V L – N Anschließen an das Netz (115 V/230 V 50 Hz/60 Hz) ➭ Schließen Sie das Prüfgerät mit dem Netzanschlussstecker an das Netz an. Die Schalterstellung des Funktionsschalters ist beliebig. Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder nur ein Drehstromanschluss zur Verfügung steht, können Sie den Anschluss von Außenleiter, Neutralleiter und Schutzleiter mithilfe der Kupplungs- steckdose herstellen. -
Seite 12: Automatisches Erkennen Von Netzanschlussfehlern
Automatisches Erkennen von Netzanschlussfehlern Hinweis Das Prüfgerät erkennt automatisch Fehler am Netzanschluss, wenn die Bedingungen entsprechend der folgenden Tabelle erfüllt sind. Es infor- Eine Spannung am Schutzleiter PE des Stromnetzes kann falsche miert Sie über die Art des Fehlers und sperrt bei Gefahr alle Messungen. Messwerte bei der Prüfung der Spannungsfreiheit oder bei Ableitstrommessungen verursachen. -
Seite 13: Automatische Auswahl Der Schutzklasse
4.1.2 Automatische Auswahl der Schutzklasse Kontrast einstellen Je nach Netzstecker oder Anschluss des Prüflings erkennt das Prüfgerät die aktuelle Schutzklasse und schlägt diese für die Messung vor. Auto 4.1.3 Manueller oder automatischer Betriebsablauf Je nach Voreinstellung im Menü Setup (Schalterstellung Auto) wird nach Durchführung der jeweiligen Messung automatisch zur nächsten Messung Schalterstellung Auto wählen weitergeschaltet oder erst nach manueller Bestätigung. -
Seite 14: Geräteparameter Konfigurieren, Uhrzeit/Datum Einstellen
Geräteparameter konfigurieren, Uhrzeit/Datum einstellen Einstellungen speichern In der Schalterstellung Setup können Geräteparameter bzw. Funktionen, Alle Einstellungen und Änderungen, die Sie in den Menüs konfigurieren, die für alle Schalterstellungen gemeinsam gelten, ein- oder ausgeschaltet Grenzwerte (Schalterstellung Auto) und Nullpunkt (Temperaturmessung) (Schal- werden, siehe Kap. -
Seite 15: Klassifizierung Von Prüflingen
Klassifizierung von Prüflingen Anwendungsteile (elektromedizinische Geräte) Anwendungsteile vom Typ B (Body) Schutzklassen Geräte dieses Typs sind sowohl für äußere als auch innere Anwendungen Die Geräte folgender Schutzklassen besitzen alle eine Basisisolierung und am Patienten geeignet, ausgenommen die unmittelbare Anwendung am gewährleisten Schutz gegen elektrischen Schlag aufgrund verschiedener Herzen. -
Seite 16: Kurzbezeichnungen
Kurzbezeichnungen MedGV Medizingeräte-Verordnung Medizinprodukte-Gesetz Fehlerbedingung: Anwendungsteil auf Erde MSELV Medizinische Schutzkleinspannung B, BF, CF Klassifizierung von Anwendungsteilen Neutralleiteranschluss des Prüflings Betriebserde Normalbedingung (Normal Condition) Differenzstrom, Fehlerstrom (im Funktionstest) Wirkleistung (im Funktionstest) maximaler Fehlerstrom (im Funktionstest) Funktionserde (Potenzialausgleich) Differenzstrom schlechtester Wert (wc = worst case) Widerstand DEFI Defibrillator... -
Seite 17: Prüfobjekt Anschließen
➭ Stellen Sie im Startmenü für den Prüfablauf den Cursor Prüfobjekt anschließen auf die dritte Zeile. ➭ Schließen Sie den Prüfling nach den Schaltbildern der Hilfefunktion an. ➭ Durch Betätigen von erhalten Sie eine Auswahl der möglichen An- Der Anschluss des Prüflings an das Prüfgerät ist abhängig von schlussarten. -
Seite 18: Geräteparameter Konfigurieren
Geräteparameter konfigurieren Automode x: für vollautomatische Prüfabläufe werden Meldun- Setup gen weitestgehend unterdrückt Prüfablauf... Einstellungen x / – = Funktion ein- / ausgeschaltet Erster Fehler sofern die Erster-Fehler-Bedingung eingeschaltet ist, In der Schalterstellung Setup können wird nach Auftreten eines Fehlers die Prüfung sofort allgemeine Geräteparameter konfiguriert als nicht bestanden abgebrochen und gespeichert werden. -
Seite 19: Messung Von Schutzleiterwiderständen
Messung von Schutzleiterwiderständen Anschluss von Geräten der Schutzklasse I an Prüfdose Bei Anschluss des Prüflings wird der Widerstand zwischen Schutzleiteran- schluss an der Prüfdose bzw. an der Buchse SL und dem Sondenan- schluss am Prüfling (Berührung leitfähiger Teile des Gehäuses) gemessen. ➭... -
Seite 20: Maximal Zulässige Grenzwerte Des Schutzleiterwiderstands Bei Anschlussleitungen Bis 5 M Länge
Prüfung im Verbund – differenzieller Schutzleiterwiderstand Isolationsmessungen Bei der Schutzleitermessung ist auch ein Nullpunktabgleich möglich. Dieser dient dazu, alle folgenden Messwerte mit einem Offset so zu beaufschla- gen, dass für einen ausgewählten Referenzpunkt, der mit dem Schutzlei- Iso / HV ter verbunden ist, 0 angezeigt wird. - Seite 21 Sonderfall fest installierte Geräte der Schutzklasse I R-ISO Achtung! Schalten Sie vor Anschluss des Prüfgeräts das Netz des Prüf- lings frei! Messung auslösen ➭ Entfernen Sie die Netzanschlusssicherungen im Prüfling und trennen Die Nennspannung beträgt hierbei Sie den Anschluss des Neutralleiters N im Prüfobjekt auf. 500 V DC.
-
Seite 22: Ersatz-Ableitströme
10.2 Ersatz-Ableitströme Ersatz-Patientenableitstrom I (IEC 62353 (VDE 0751-1)) Voraussetzung Allgemein Eine hochohmige Spannungs- quelle wird jeweils zwischen Die Ersatzableitstrommessung ist eine Methode zur Messung des Schutz- Prüfdose einem Patientenanschluss und leiter- (DIN VDE 0701-0702) bzw. Geräteableitstroms (IEC 62353 Sonde den (untereinander verbunde- (VDE 0751-1)). - Seite 23 Anschluss Ersatz-Ableitstrom I DIN VDE 0701-0702 / 2 K Zum Anschluss des Prüflings siehe Anschlussschaltbilder in der Hilfefunk- tion am Prüfgerät. Sonderfall Anschluss fest installierter Geräte der Schutzklasse I Messung I-EA auswählen, auslösen Bei fest angeschlossenen Prüflingen wird der Strom zwischen der, an den Leitern L und N anzuschließenden Sonde und dem Schutzleiteranschluss Gemessen wird der Ersatzableitstrom zwischen kurzgeschlossenem N PE des Prüfgerätes gemessen.
-
Seite 24: Hochspannungsprüfung (Merkmal F02 Oder Secutest Siii+H))
10.3 Hochspannungsprüfung (Merkmal F02 oder SECUTEST SIII+H)) Wenn Schutzklasse II er- Prüffähig sind ausschließlich Geräte der Schutzklasse I oder II, die an der kannt wird, erfolgt die Prü- Prüfdose angeschlossen werden können. fung zwischen den kurzge- schlossenen Leitern L-N der Die Hochspannungsprüfung wird mit Gleichspannung durchgeführt. - Seite 25 ➭ Wählen Sie die von Ihnen im Display Prüfung als Teil eines Prüfablaufs gewünschte Nennspannung für HV ➭ Zur Einstellung der Parameter für die Hochspannungsprüfung wählen über die Tasten aus. Diese Sie das Menü Hochspannung im Setup der jeweiligen Prüfvorschrift. Nennspannung wird vom Prüfgerät ➭...
-
Seite 26: Ableitstrommessungen
Ableitstrommessungen 11.1 Erdableitstrom I (Merkmal KA01) I Ieakage Strom, der vom Netzteil über die Isolierung zum Schutzleiter und damit zur Erde abfließt. Achtung! Während dieser Messung ist der Schutzleiter unwirksam. 11.2 Berührungsstrom Messung auswählen, auslösen Strom, der von Gehäuseteilen, Bei jedem Aufschalten der Netzspan- die nicht mit dem Schutzleiter nung auf die Prüfdose werden L und N verbunden sind, durch eine von... -
Seite 27: Patientenableitstrom Ipa
11.3 Patientenableitstrom I 11.5 Differenzstrom I Strom, der vom Anwendungsteil Summe der Momentanwerte der Ströme, die am netzseitigen Anschluss über den Patienten zur Erde fließt. eines Gerätes durch die Leiter L und N fließen (wird auch Reststrom ge- Der Strom kann auch durch eine nannt). - Seite 28 Legende zu den Tabellen Erdableitstrom im Betriebszustand (alternativ: Messung von I Berührungsstrom Differenzstrom Geräteableitstrom Patientenableitstrom Patientenhilfsstrom Maximal zulässige Grenzwerte der Ableitströme in mA Prüfnorm NC SFC NC SFC Prüfnorm Typ B Typ BF Typ CF Typ B Typ BF Typ CF SK I: NC SFC NC SFC NC SFC NC SFC NC SFC NC SFC Gleich-...
- Seite 29 Diese Seite wurde absichtlich freigelassen. GMC-I Messtechnik GmbH...
-
Seite 30: Multimeterfunktionen
Multimeterfunktionen 12.2 Wechsel-/Gleichspannung U – max. 253 V AC/DC Es können Gleich- Wechsel- und Misch- spannungen bis 253 V zwischen den Anschlussbuchsen 2 und 3 gemessen werden. Darüber hinaus kann über die Taste zwischen Minimal-, Maximal- und aktu- ellem Messwert umgeschaltet werden. Dies ist besonders nützlich in Verbin- dung mit dem Prüfadapter für Schweiss- geräte SECULOAD (Artikelnr. -
Seite 31: Widerstand R
neu! 2. Prüfling an Prüfdose ( ab Firmware Version 7.24) 12.3 Widerstand R Beachten Sie unbedingt die vorgegebene Reihenfolge der Prüfschritte: Zwischen den Buchsen 1 und 2 können Widerstände bis 150 k gemes- sen werden. An den Buchsen 1 bis 3 darf zunächst nichts angeschlossen sein! (Bei allen Mes- sungen an der Prüfdose sind die Buchsen 2 und 3 kurzgeschlossen;... -
Seite 32: Messungen Mit Zubehör
Messungen mit Zubehör Messung auslösen Messbereich umschalten 13.1 Wechselstrom I über Stromzange 13.2 Schutzleiterwiderstand R über Stromzange Anschluss Anschluss Mit dem Zangenstromwandler WZ12C kann der Schutzleiterwiderstand be- stimmt werden. 25 A-AC-Prüfstrom (Merkmal G01oder SECUTEST SIII+H): Verwenden Sie zusätzlich zur Messbe- reichsanpassung den Shunt Z864A. -
Seite 33: Temperatur T Über Pt100/1000-Fühler
Messung auswählen, auslösen Messung Temp auswählen, auslösen Durch „Messbereich umschalten“ – Taste – wählen Sie zwischen Pt100 oder Pt1000. Die Einheit der Temperatur können Sie im Setupmenü „TEMPERATUR“ festlegen. Sie können dort wählen zwischen den Einheiten C (Celsius), F (Fahrenheit) und Kelvin. Über das Setup- menü... -
Seite 34: Funktionstest
Funktionstest Über die eingebaute Prüfsteckdose kann der Messungen Prüfling einem Funktionstest mit Netzspan- Der Funktionstest umfasst folgende Messungen: nung unterzogen werden. – Spannung U zwischen den Leitern L und N – Differenzstrom I Function (entspricht dem Fehlerstrom zwischen L und N) Test –... - Seite 35 Kurzschlusstest Prüfung, ob die Außenleiter N und L kurzgeschlossen sind. Prüfung, ob die Außenleiter N oder L mit dem Schutzleiter kurz- geschlossen sind. Mit der Taste (14) kann die Prüfdose spannungsfrei geschaltet oder mit der Taste (12) der Funktionstest beendet werden. Hinweis Das Prüfgerät erkennt automatisch einen Kurzschluss am Prüf- ling.
-
Seite 36: Messungen Nach Nationalen Und Internationalen Normen
Messungen nach nationalen und internationalen Normen 15.1 Ablauf der Prüfungen in der Schalterstellung Auto Die Prüfabläufe für die verschiedenen Normen werden immer in der glei- Sollen Messungen nach einer bestimmten Norm durchgeführt werden, die chen Reihenfolge durchgeführt, vorausgesetzt der Prüfling wurde richtig verschiedene Prüfungen vorschreibt und sollen die Ergebnisse gespei- angeschlossen und die Anschlussprüfung bestanden. -
Seite 37: Prüfablauf Festlegen
• Funktionstest bei Bedarf durchführen: Übersicht über einstellbare Messparameter (zur Bedeutung siehe Kap. 15.3) Der Funktionstest kann jeweils unmittelbar nach einer bestandenen Sicherheitsprüfung durchgeführt werden. Die blinkende Signallampe Einstellbare Mess- fordert hierzu auf. Darüber hinaus kann der Funktionstest auch in der parameter für speicherbar Schalterstellung Function Test ausgelöst werden. - Seite 38 Im folgenden werden alle möglichen Ablaufeinstellungen für sämtliche Ablauf 2 (Typprüfungen) Vorschriften aufgelistet. Type: ..Ablauf 1 und 2 unterscheiden sich hauptsächlich hin- sichtlich des Parameters Typ. Im Ablauf 2 kann der Anwender einen beliebigen Prüflings-Typ anlegen, für den immer dieselben Grenzwerte und Messparame- ter gelten.
-
Seite 39: Messparameter Konfigurieren
15.3 Messparameter konfigurieren Je nach Prüfvorschrift können verschiedene Messparameter für den HV-Prüfung es wird eine Hochspannungsprüfung durchgeführt Prüfablauf eingestellt werden (Einstellungen x / – = Funktion ein- / ausge- (Voraussetzung Merkmal F02 oder SECUTEST SIII+H) schaltet). Im folgenden werden alle möglichen Parameter für sämtliche HV-Prüfzeit Dauer einer Hochspannungsprüfung (5 ... -
Seite 40: Prüfen Von Geräten Nach Din Vde 0701 Teil 1
15.4 Prüfen von Geräten nach DIN VDE 0701 Teil 1 Sie können zur Prüfung nach aktueller Norm VDE 0701-0702 wechseln oder folgende Messungen nach obiger Norm durchführen: • Schutzleitermessung R (fester Anschluss oder über Stecker) – Teil 1: Prüfstrom: 200 mA DC –... - Seite 41 Prüfablauf nach VDE 0701 Anschluss wählen, Prüfnorm VDE 0701 Teil 1 wählen, Prüfling klassifizieren (SK I, II oder III), Teil 1: Verlängerungsleitung X/– (mit/ohne), Anhang E: HV-Prüfung X/– (mit/ohne) gestrichelte Darstellung: Sichtkontrolle Prüfung Prüfung wird nur durchlaufen, falls O.K.? O.K.? auf der Startseite oder im Menü...
-
Seite 42: Prüfen Von Geräten Nach Din Vde 0701 Teil 240
15.5 Prüfen von Geräten nach DIN VDE 0701 Teil 240 EDV- / Bürogeräte Sie können zur Prüfung nach aktueller Norm VDE 0701-0702 wechseln fest installiert oder an Netzdose oder folgende Messungen nach obiger Norm durchführen. Prüfungen an Datenverarbeitungseinrichtungen und Büromaschinen der Schutzklassen I und II, sowohl als Einzelgerät als auch im Verbund. - Seite 43 Prüfablauf nach VDE 0701 Teil 240 Anschluss wählen, Prüfnorm VDE 0701 Teil 240 wählen, Prüfling klassifizieren (SK I, II oder III), Prüfung im Verbund X/– (ja/nein) gestrichelte Darstellung: Sichtkontrolle Prüfung Prüfung wird nur durchlaufen, O.K.? O.K.? falls auf der Startseite oder im Menü...
-
Seite 44: Prüfen Von Geräten Nach Din Vde 0701-0702:2008
15.6 Prüfen von Geräten nach DIN VDE 0701-0702:2008 Anschlussparameter überprüfen und Prüfung starten Folgende Messungen können nach obiger Norm durchgeführt werden: • Schutzleitermessung R (fester Anschluss oder über Stecker) Prüfstrom: DC 200 mA Prüfstrom: 10 A AC (Merkmal G00) Prüfstrom: 25 A AC (Merkmal G01 oder SECUTEST SIII+H) •... - Seite 45 Prüfablauf nach VDE 0701-0702:2008 Anschluss wählen, Prüfnorm VDE 0701-0702 wählen, Prüfling klassifizieren (SK I, II oder III), Verlängerungsleitung X/– (mit/ohne) gestrichelte Darstellung: Sichtkontrolle Prüfung Prüfung wird nur durchlaufen, falls O.K.? O.K.? auf der Startseite oder im Menü Setup unter Ablauf... aktiviert. Ja/Nein Prüfling einschalten Kurzschluss...
-
Seite 46: (Option Adapter El1)
15.7 Prüfung von Verlängerungsleitungen für VDE 0701-0702 (VDE 0701 Teil 1) Durchführung der Prüfung (Option Adapter EL1) ➭ Verbinden Sie die Verlängerungsleitung mit EL1, wie in der Abbildung zuvor dargestellt. Anschlussleitungen bis 5 m Länge ➭ Wählen Sie im Startmenü die Prüfung „Verl.Ltg. Bei Geräten der Schutzklasse I darf der Schutzleiterwiderstand zwischen “... -
Seite 47: Prüfung Von Mehrfachsteckdosen Für Vde 0701-0702 (Option Adapter El1)
15.8 Prüfung von Mehrfachsteckdosen für VDE 0701-0702 (Option Adapter EL1) ➭ Wählen Sie im Startmenü „Verl.Ltg. “ aus. In der Zeile muss MIT EL 1 also stehen: „Verl.Ltg. x “. „Manueller Ablauf“ muss eingestellt MIT EL 1 sein. ➭ Grundsätzlich ist eine Sichtprüfung durchzuführen. Hierzu ist das Ka- bel, z. -
Seite 48: Prüfen Nach Din En 60950
15.9 Prüfen nach DIN EN 60950 Anschlussparameter überprüfen und Prüfung starten Prüfungen an Datenverarbeitungseinrichtungen und Büromaschinen der Schutzklassen I und II. Folgende Messungen können nach dieser Norm durchgeführt werden: • Schutzleitermessung R Prüfstrom: 25 A AC (Merkmal G01 oder SECUTEST SIII+H) •... - Seite 49 Prüfablauf nach EN 60950 Anschluss wählen, Prüfnorm EN 60950 wählen, Prüfling klassifizieren (SK I, II oder III), Setup/Ablauf: RISO-/HV-Prüfung X/– (mit/ohne) Sichtkontrolle O.K.? gestrichelte Darstellung: Prüfung Prüfung wird nur durchlaufen, Prüfling einschalten O.K.? falls im Menü Setup unter Ablauf... Kurzschluss aktiviert.
-
Seite 50: Prüfen Von Geräten Nach En 61010
15.10 Prüfen von Geräten nach EN 61010 Folgende Messungen können nach obiger Norm durchgeführt werden, Anschlussparameter überprüfen und Prüfung starten wobei der Anschluss ausschließlich über Prüfdose erfolgt: • Schutzleitermessung R Prüfstrom: 10 A AC (Merkmal G00) Prüfstrom: 25 A AC (Merkmal G01 oder SECUTEST SIII+H) •... - Seite 51 Prüfablauf nach EN 61010 Anschluss wählen, Prüfnorm EN 61010 wählen, Prüfling klassifizieren (SK I, II oder III), Setup/Ablauf: RISO-/HV-Prüfung X/– (mit/ohne) Sichtkontrolle O.K.? gestrichelte Darstellung: Prüfung Prüfung wird nur durchlaufen, Prüfling einschalten O.K.? falls im Menü Setup unter Ablauf... Kurzschluss aktiviert.
-
Seite 52: Prüfen Von Geräten Nach En 60335
15.11 Prüfen von Geräten nach EN 60335 Anschlussparameter überprüfen und Prüfung starten Folgende Prüfungen können nach der Klassifikation VDE 0700 Teil 500 Sofern der Ablauf der Prüfung an den jeweiligen Prüfling angepasst wer- (als Teil der DIN EN 50106:1998) durchgeführt werden und zwar nach be- den soll, kann dies im folgenden Menü... - Seite 53 Prüfablauf nach EN 60335 Anschluss wählen, Prüfnorm EN 60335 wählen, Prüfling klassifizieren (SK I, II oder III), Setup/Ablauf: RISO-/HV-Prüfung X/– (mit/ohne) Sichtkontrolle O.K.? gestrichelte Darstellung: Prüfung Prüfung wird nur durchlaufen, Prüfling einschalten O.K.? falls im Menü Setup unter Ablauf... Kurzschluss aktiviert.
-
Seite 54: Prüfen Nach Iec 62353/Vde 0751
15.12 Prüfen nach IEC 62353/VDE 0751 Anschlussparameter überprüfen und Prüfung starten Folgende Messungen können nach dieser Norm durchgeführt werden: • Schutzleitermessung R Prüfstrom: 200 mA DC, Prüfstrom: 10 A AC (Merkmal G00) Prüfstrom: 25 A AC (Merkmal G01 oder SECUTEST SIII+H) •... - Seite 55 Prüfablauf nach IEC 62353/VDE 0751 Anschluss wählen, Prüfnorm IEC 62353/VDE 0751 wählen, Prüfling klassifizieren (SK I, II oder III), Anwendungsteil? (Typ B/BF/CF) gestrichelte Darstellung: Sichtkontrolle Prüfung Prüfung wird nur durchlaufen, O.K.? O.K.? – falls auf der Startseite oder im Menü Setup unter Ja/Nein Prüfling einschalten...
-
Seite 56: Prüfen Nach En 60601 (Merkmal Ka01)
15.13 Prüfen nach EN 60601 (Merkmal KA01) hier können Sie aus einer Liste ihren Prüflingstyp auswählen. Folgende Ableit- und Hilfsströme können sowohl im Betriebszustand als Sollen die Grenzwerte der 3. Ausgabe berücksichtigt werden, auch unter „Normal- und Erster Fehler“-Bedingungen nach dieser Norm so wählen Sie unter diesem Parameter einen Prüflingstyp mit durchgeführt werden: der folgenden Endung ... - Seite 57 Anschluss wählen, Prüfnorm EN 60601 wählen, Prüfling klassifizieren (SK I, II oder III), Prüfbedingungen (u. a. R -Messung), Anwendungsteil? (Typ B/BF/CF) gestrichelte Darstellung: Sichtkontrolle Prüfung Prüfung wird nur durchlaufen, falls O.K.? O.K.? auf der Startseite oder im Menü Ja/Nein Prüfling einschalten Setup unter Ablauf...
-
Seite 58: Speichern Im (P)Si-Modul (Zubehör) Und Datenbank-Operationen (Merkmal Kb01 Oder Secutest Siii+H)
Speichern im (P)SI-Modul (Zubehör) und Datenbank-Operationen terstellung bzw. Prüfvorschrift) auf der RS232-Schnittstelle ausgegeben. (Merkmal KB01 oder SECUTEST SIII+H) Mit den Tasten oder wird hierzu das Protokoll-Menü im Prüfgerät aktiviert. Voraussetzung für die Ausgabe der Protokolldaten auf einem PC 16.1 Messdaten im (P)SI-Modul speichern ist der Anschluss des Speicheradapters Secustore an der RS232-Schnitt- Am Ende einer Messung –... -
Seite 59: Prüfergebnis Speichern Und In Prüfprotokoll Drucken
Prüfergebnis speichern und in Prüfprotokoll drucken Direkt drucken (Merkmal KE01 oder SECUTEST SIII+H, jeweils in Verbindung mit Von jedem angezeigten Prüfergebnis (1. Seite) aus können Sie in das Menü einem PSI-Modul oder Speicheradapter Secustore) Protokoll mithilfe der Taste wechseln. Nach jeder Prüfung (Einzelprüfung oder am Ende eines Prüfablaufs) wird das Prüfergebnis direkt über die RS232 ausgegeben. -
Seite 60: Technische Kennwerte
Technische Kennwerte Welche der folgenden Messungen bei welcher Vorschrift erforderlich ist, finden Sie im Kap. 1.2 auf Seite 7. Kurz- Innen- Referenz Überlastbarkeit Messbereich/ Nenn- Leerlauf- Nenn- Auf- schluss- wider- wider- Betriebsmess- Messgröße Nenngebrauchs- spannung spannung strom Eigenunsicherheit lösung strom stand stand unsicherheit... - Seite 61 Kurz- Innen- Überlastbarkeit Messbereich/ Leerlauf- Funk- Auf- schluss- wider- Betriebsmess- Messgröße Nenngebrauchs- spannung Eigenunsicherheit tion lösung strom stand unsicherheit Wert Zeit bereich 103,5 V 126,5 V Netzspannung U 0,1 V — — — — (2,5 % v.M.+5 Digit) 253 V dauernd L–N 207,0...
- Seite 62 Einflussgrößen und Einflusseffekte Datenschnittstelle RS232 RS 232C, seriell, gemäß DIN 19241 Bezeichnung Einflussgröße/ Einflusseffekte gemäß Format 9600, N, 8, 1 Einflussbereich % v. Messwert DIN VDE 0404 Anschluss 9-polige D-SUB-Buchse Veränderung der Lage — Veränderung der Versorgungs- Elektrische Sicherheit spannung der Prüfeinrichtung Schutzklasse I nach IEC 61010-1/EN 61010-1/VDE 0411-1 angegebene Einflusseffekte gelten pro...
- Seite 63 Mechanischer Aufbau Hochspannungsprüfung (Voraussetzung Merkmal F02 oder SECUTEST SIII+H Anzeige Mehrfachanzeige mittels Punktmatrix 128 x 128 Punkte Geber Abmessungen Prüfgeräte ohne Hochspannungsteil: Nennspannung AC einstellbar in 10 V-Schritten 0,99 kV LxBxH: 292 mm x 138 mm x 243 mm in 100 V-Schritten 4,0 kV Prüfgeräte mit Hochspannungsteil: Leerlaufspannung DC...
-
Seite 64: Schnittstelle Rs232
Schnittstelle RS232 20.3 Schnittstellendefinition und -protokoll Die Buchse RS232 ist vorgesehen zum Anschluss folgender Geräte: Die Schnittstelle des Prüfgeräts entspricht der RS232-Norm. • (P)SI-Modul (Zubehör), Technische Daten: das in den Deckel des Prüfgeräts eingesetzt werden kann Baudrate 9600 Baud fest •... -
Seite 65: Anhang
Anhang Minimaler Maximaler 21.1 Beurteilung der Messwerte bei den Einzelmessungen Grenzwert Grenzwert Anzeigewert Anzeigewert sowie bei den errechneten Größen 5,000 5,350 0,600 0,560 Um sicher zu gehen, dass die Grenzwerte der einzelnen Messungen auf 7,000 7,450 0,700 0,655 jeden Fall eingehalten werden, müssen Sie den Messfehler des Gerätes 10,00 10,60 oder 12,5 0,800... -
Seite 66: Indexverzeichnis
21.3 Indexverzeichnis Erdschluss bei ..........18 inkl. Gebrauchsfehler ........18 Ersatzableitstrom ........7, 23 Isolationswiderstand ....... 7, 20 Abkürzungen (Liste) ........16 Ersatzgeräteableitstrom ....7, 22, 23 IT-Netz ............18 Ableitstrom vom Anwendungsteil ....7 Ersatzpatientenableitstrom ....7, 22, 23 Adapter für Dose ........ - Seite 67 Netzanschlussstecker ......... 11 Schutzkleinspannung ......15, 31 Netzumpolung ..........39 Schutzleiterwiderstand ......... 7 Nullpunktabgleich ......... 20, 33 Schweissgeräte (Prüfadapter SECULOAD) . 30 SECUSTORE ........3, 18, 59 Service... (Menü - Schalterstellung Setup) ... 18 Servicesteckdose Option Anschluss ..........3 Adapter EL1 ........46 Anschlussdaten ........
-
Seite 68: Wartung - Rekalibrierung
Wartung – Rekalibrierung 22.1 Wartung Gehäuse 22.3 Sicherheitstechnische Kontrollen Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine Führen Sie an Ihrem Prüfgerät regelmäßige sicherheitstechnische Kontrol- saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. len durch. Als Prüfintervalle empfehlen wir die der Rekalibrierung. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. -
Seite 69: Rücknahme Und Umweltverträgliche Entsorgung
22.4 Rücknahme und umweltverträgliche Entsorgung Reparatur- und Ersatzteil-Service Bei dem Gerät handelt es sich um ein Produkt der Kategorie 9 nach Elek- Kalibrierzentrum* und Mietgeräteservice troG (Überwachungs- und Kontrollinstrumente). Dieses Gerät fällt nicht Bitte wenden Sie sich im Bedarfsfall an: unter die RoHS-Richtlinie. -
Seite 70: Produktsupport
Produktsupport Schulung Bitte wenden Sie sich im Bedarfsfall an: Wir bieten interessante Seminare mit Praktikum zu folgenden Themen: ❏ Rationelle Wiederholungsprüfungen an elektrischen Betriebsmitteln nach GMC-I Messtechnik GmbH Hotline Produktsupport Forderung der BGV A3 (Schwerpunkt: ortsveränderliche Betriebsmit- Telefon D 0900 1 8602-00 tel) (Seminardauer 2 Tage) (GTT1211) A/CH +49 911 8602-0 ❏... - Seite 71 GMC-I Messtechnik GmbH...
