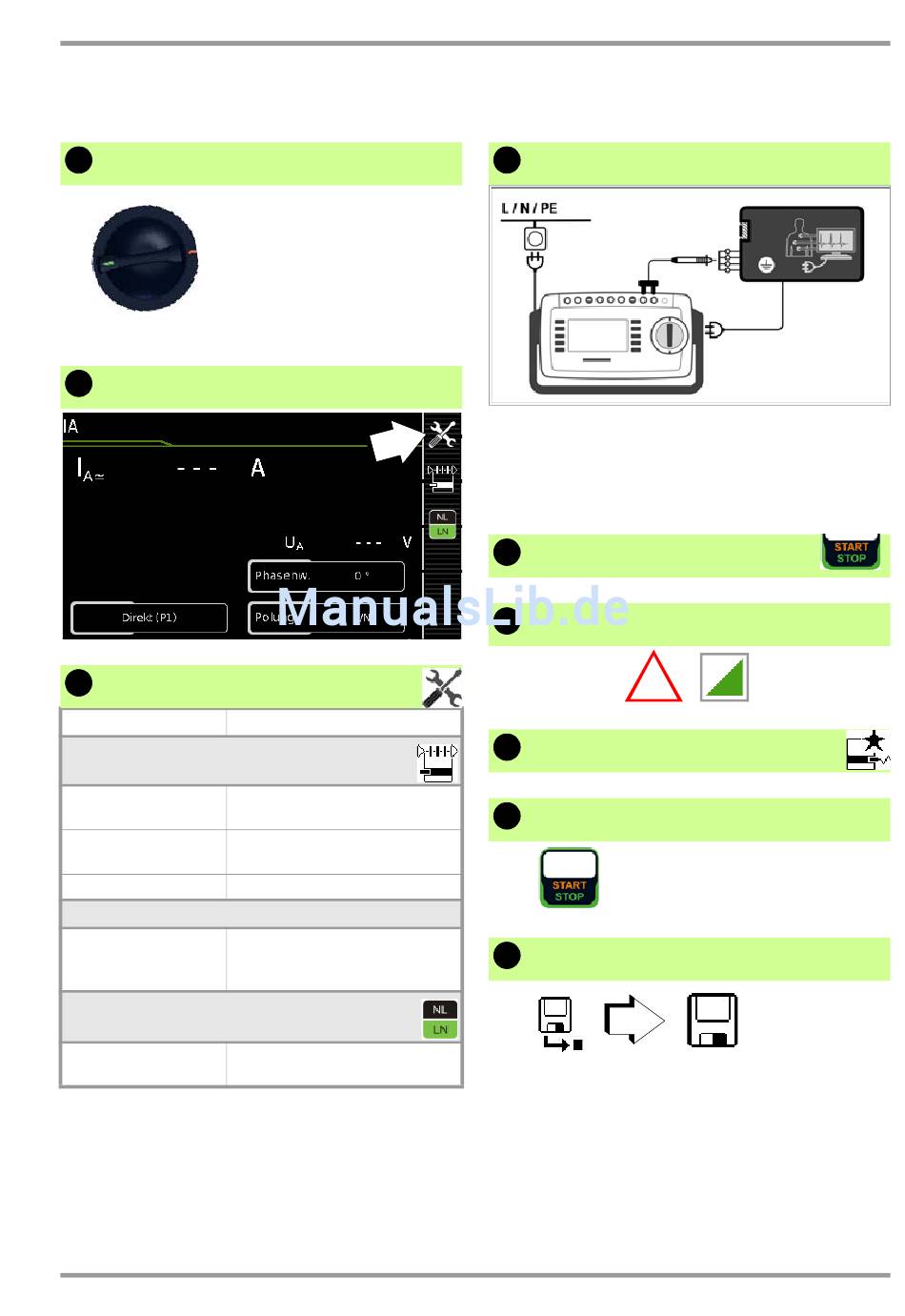

8.7 IA – Ableitstrom vom Anwendungsteil
1 Messfunktion wählen
IA
2
Parameter wählen
3 Parameter einstellen
Messparameter
Messart
Direkt (P1)
Alternativ (P1)
Festan. (P1)
Phasenwinkel – nur bei Direkt (P1) & Festan.(P1)
0 ° oder 180 °
Polung – nur bei Direkt (P1)
L/N oder N/L
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind,
siehe Kapitel 10.
GMC-I Messtechnik GmbH
P
RO
Bedeutung
Direktes Messverfahren
(über Prüfdose) mit Prüfsonde P1
Ersatz-Ableitstrommessverfahren
(über Prüfdose) mit Prüfsonde P1
Fest installierter Prüfling
Wählbare Phasenlage des inter-
nen Generators gegenüber der
Netz-Phasenlage
Auswahl der Polarität für Netz-
spannung an Prüfdose
4 Prüfling anschließen
P1
➭ Schließen Sie den Prüfling an (Prüfdose).
➭ Kontaktieren Sie mit der Prüfsonde P1
die kurzgeschlossenen Eingänge für die
Anwendungsteile.
5
Prüfung starten
6 Netzspannungswarnung bestätigen
!
Direkt:
6 Messwerte zwischenspeichern
7
Prüfung stoppen
9 Messungen unter ID-Nr. abspeichern
Einzelmessungen
Direkt / Prüfling SK I
