Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C
4.1 Tastatur
Durch 3 Sekunden langes Drücken wird der Standby-
Modus aktiviert/deaktiviert. In diesem Modus wird
der Regelungsvorgang unterbrochen und das
Stromversorgungssymbol
Im Programmierungsmenü wird mit dieser Taste der Parameter
ohne Speichern der Änderungen verlassen, in die vorherige
Ebene zurückgekehrt oder die Programmierung verlassen.
Durch kurzes Drücken wird 10 Sekunden lang die Temperatur
des Fühlers S2 angezeigt (sofern dieser aktiviert ist).
Drei Sekunden langes Drücken aktiviert/deaktiviert das Abtauen.
Im Programmierungsmenü ermöglicht diese Taste das
Navigieren zwischen den Ebenen bzw. das Ändern des
Parameterwerts während des Einstellens eines Parameters.
Durch 3 Sekunden langes Drücken wird der Modus
„kontinuierlicher Zyklus" aktiviert bzw. deaktiviert.
Im Programmierungsmenü ermöglicht diese Taste das
Navigieren zwischen den Ebenen bzw. das Ändern des
Parameterwerts während des Einstellens eines Parameters.
STANDBY
Falls die Regelung aufgrund ihrer Konfiguration nicht sofort gestoppt werden kann, wird ein kontrollierter Stoppvorgang ausgelöst, und das
Symbol blinkt. Um den kontrollierten Stoppvorgang zu stoppen und den Standby-Modus zu erzwingen, drücken Sie die Standby-Taste
erneut 3 Sekunden lang.

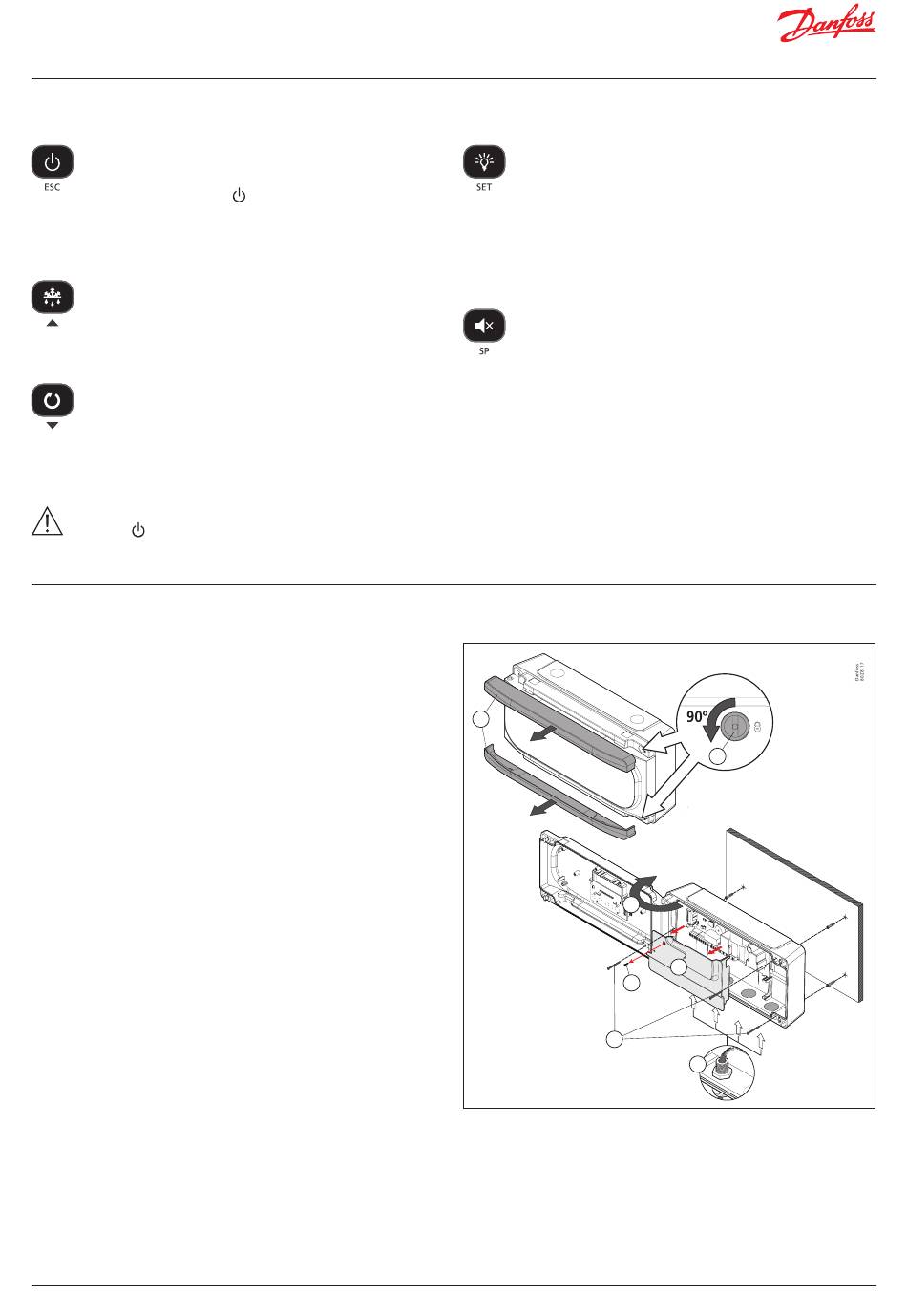

5. Installation
• Entfernen Sie die Lünetten (1), indem Sie sie nacheinander an den Seiten
herausziehen.
• Drehen Sie die Schrauben (2) um 90° gegen den Uhrzeigersinn
und öffnen Sie die Tür (3).
• Montieren Sie die erforderlichen Stopfbuchsen (4), indem
Sie die mitgelieferten Kappen entfernen.
• Markieren und bohren Sie die Löcher mithilfe der beiliegenden
Schablone in die Wand.
• Befestigen Sie das Gerät an der Wand. Handelt es sich um eine
Ziegelmauer, verwenden Sie die mitgelieferten Schrauben und Dübel;
besteht die Wand aus Blech (Kühlraumlager), verwenden Sie die
mitgelieferten Schrauben ohne Dübel (5).
• Entfernen Sie die Kunststoffabdeckung (7), indem Sie die Schraube (6)
lockern und das Gerät gemäß den Anweisungen auf S. 7 verdrahten.
• Wenn die Verdrahtung abgeschlossen ist, bringen Sie die Kunststoff-
abdeckung (7) wieder an, schließen Sie die Abdeckung (3), ziehen Sie
die Schrauben (2) fest und bringen Sie die Lünetten (1) wieder an.
4 | BC419141115574de-000101
wird angezeigt.
Durch kurzes Drücken wird die Beleuchtung des Kühlraumes
aktiviert/deaktiviert.
Durch 3 Sekunden langes Drücken wird das reduzierte
Programmierungsmenü aufgerufen.
Durch 6 Sekunden langes Drücken wird das erweiterte
Programmierungsmenü aufgerufen.
Im Programmierungsmenü kann mit dieser Taste auf die Ebene
zugegriffen werden, die auf dem Bildschirm angezeigt wird,
bzw. beim Einstellen eines Parameters der neue Wert akzeptiert
werden.
Durch kurzes Drücken wird der aktuelle Sollwert angezeigt,
wobei vorübergehende Änderungen durch andere Parameter
(C10 oder C12) berücksichtigt werden.
Bei aktiviertem Alarm wird durch kurzes Drücken das akustische
Alarmsignal ausgeschaltet. Durch 3 Sekunden langes Drücken
wird auf die Einstellung des Sollwerts zugegriffen.
1
3
6
5
© Danfoss | Climate Solutions | 2022.10
2
7
4
Max. Ø 25 mm
