Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C
8.6 Alarme
Das Gerät warnt den Benutzer durch eine Bildschirmmeldung, die
Aktivierung eines Relais (nur Geräte mit 5 Relais, wenn o10=1, oder Geräte
mit 4 Relais, wenn o00=4) sowie einen akustischen Alarm, wenn die in den
Parametern programmierten Kriterien erfüllt sind.
Höchst-/Tieftemperatur-Alarm
Die Meldung „AH" bzw. „AL" wird dann ausgegeben, wenn die
Temperatur in Fühler 1 den in Parameter A1 (Höchsttemperatur) bzw. A2
(Mindesttemperatur) eingestellten Wert erreicht.
Dieser Wert kann sein:
• Absolut (A0=1): Die Auslösetemperatur für den Alarm muss in A1/A2
angegeben werden.
• Bezogen auf den SP (A0=0): Die Erhöhung oder Verringerung der
Gradzahl im jeweiligen Verhältnis zum Sollwert, die für das Auslösen
des Alarms erforderlich ist, muss in A1/A2 angegeben werden. Mit
dieser Option lässt sich der Sollwert ändern, ohne dass die Höchst-
und Tiefstwert-Alarme zurückgesetzt werden müssen.
Parameter A10 legt die Differenz beider Parameter (Hysterese) fest.
Hinweis: In einem Regler stellen wir folgende Parameter ein: SP=2, A1=10,
A10=2
• Wenn A0=0 (relativ zum Sollwert SP) ist, wird der Alarm für die
Höchsttemperatur aktiviert, wenn in Fühler 1 12 Grad erreicht werden,
bzw. deaktiviert, wenn 10 Grad erreicht werden.
• Wenn A0=1 (Absolut) lautet, wird der Alarm für die Höchsttemperatur
bei einer Temperatur von 10 Grad in Fühler 1 aktiviert und bei einer
Temperatur von 8 Grad deaktiviert.

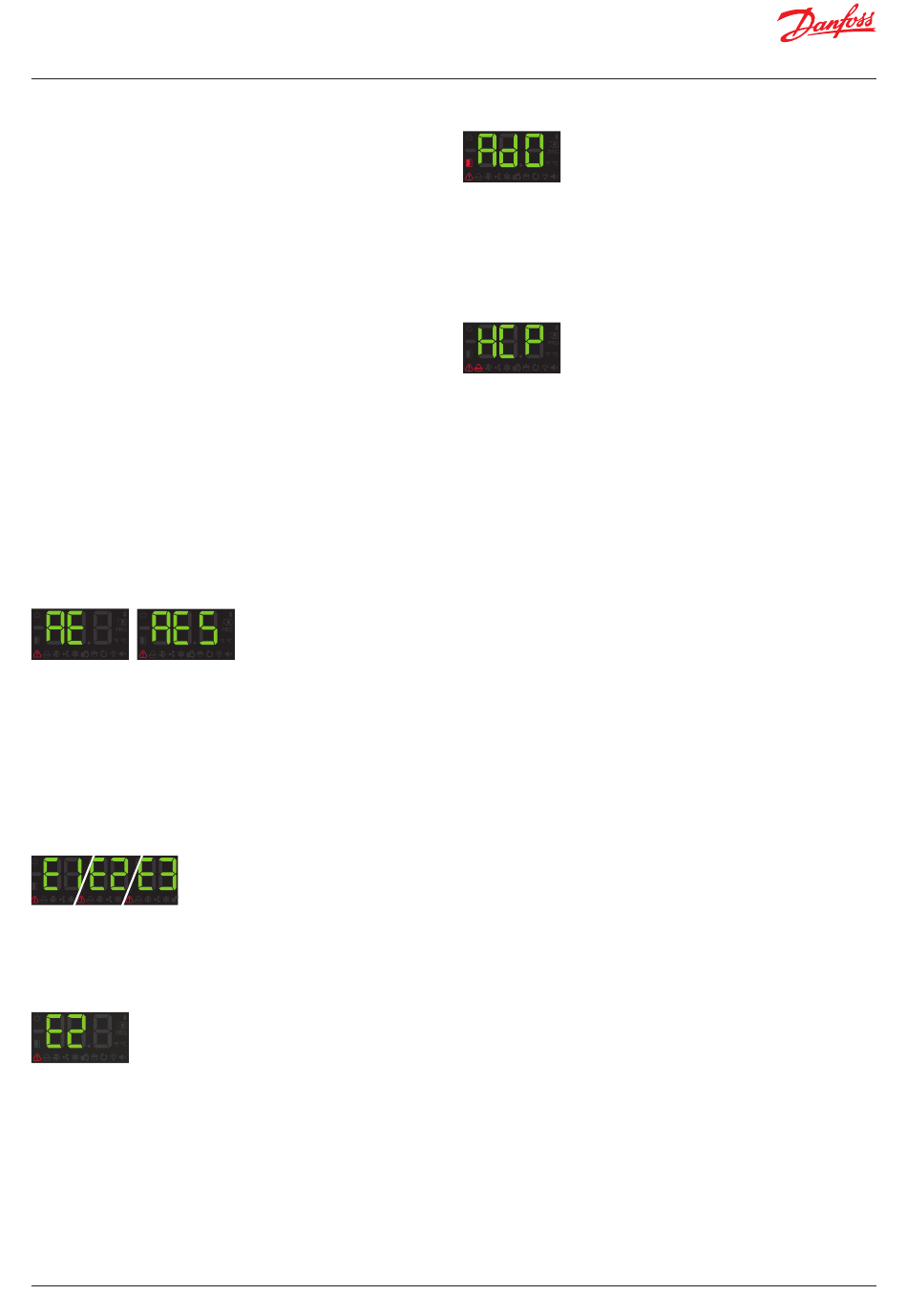

Externer Alarm/schwerwiegender externer Alarm
Die Meldung AE (Externer Alarm) oder AES (Schwerwiegender externer
Alarm) wird angezeigt, wenn der als externer Alarm oder schwerwiegender
externer Alarm konfigurierte Digitaleingang aktiviert wird.
Im Falle eines schwerwiegenden externen Alarms werden auch alle Lasten
deaktiviert und die Temperaturregelung wird gestoppt. Nach Ende des
Alarmzustands kehrt die Anlage in den Normalbetrieb zurück.
Mindestens einer der Digitaleingänge muss als externer Alarm (I10
oder I20=2) oder als schwerwiegender externer Alarm (I10 oder I20=3)
konfiguriert werden.
Alarm Fühlerfehler
Erreicht einer der aktivierten Fühler im offenen Stromkreis oder außerhalb
des Bereichs seinen Grenzwert, wird eine dieser Meldungen ausgegeben:
E1, E2 oder E3 – je nachdem, ob es sich um Fühler S1, S2 oder S3 handelt.
Fehlermeldung Verdampferfühler aufgrund von eindringender
Feuchtigkeit
Wenn zu Beginn der Abtauung die Temperatur in Fühler S2 um 20 Grad
höher ist als die Temperatur in Fühler S1, ignoriert der Regler Fühler S2,
und die Abtauung wird stattdessen basierend auf der Abtauzeit
abgeschlossen.
Die Anzeige zeigt die Meldung E2 an, aktiviert das Alarmrelais und gibt
einen akustischen Alarm aus.
Der Alarm kann zwar stummgeschaltet werden, doch das Alarmsymbol B
verschwindet erst, wenn
• der Regler aus- und wieder eingeschaltet wird.
• das fehlerfreie Abtauen an Fühler S2 gestartet wird.
Wenn der zweite Verdampfer-Fühler (l20=8) aktiviert wurde, verhält er sich
genauso, zeigt jedoch die Meldung E3 an.
12 | BC419141115574de-000101
Alarm für offene Tür
Die Tür war länger offen als in Parameter A12 definiert, der Alarm „Offene
Tür" wird aktiviert.
Um die offene Tür zu erkennen, muss einer der Digitaleingänge
als „ Türkontakt" konfiguriert werden (I10 oder I20=1).
Aktiviert Alarmrelais und akustischen Alarm.
HACCP-Alarm
Die Alarmmeldung wird ausgelöst, wenn eine Situation festgestellt wird,
die die Unversehrtheit der im Kühlraum gelagerten Produkte gefährden
könnte.
Wenn die Temperatur des Kühlraums über der in Parameter h1 definierten
Temperatur liegt und dieser Zustand länger andauert als in Parameter h2
festgelegt, wird der Alarm ausgelöst und die Meldung HCP wird auf dem
Bildschirm angezeigt.
Durch Drücken der Stummschalttaste wird der akustische Alarm
ausgeschaltet; der Alarm bleibt jedoch bestehen.
Wenn die Temperatur unter den Parameterwert h1 fällt und die
Stummschalttaste gedrückt wurde, verschwindet der Alarm. Wenn
die Stummschalttaste nicht gedrückt wurde, wird der akustische Alarm
zwar deaktiviert, doch die HACCP-Anzeige blinkt weiter, um anzuzeigen,
dass ein nicht bestätigter HACCP-Alarm aufgetreten ist.
Zur Bestätigung eines HACCP-Alarms drücken Sie die Stummtaste.
Tritt bei einem Ausfall der Spannungsversorgung ein HACCP-Alarmzustand
auf, wird bei Rückkehr der Spannungsversorgung der HACCP-Alarm
aktiviert, und die Meldungen HCP und PF (Stromausfall) werden
abwechselnd angezeigt.
Alarmverzögerungen
Diese Verzögerungszeit verhindert, dass bestimmte Alarmmeldungen
angezeigt werden, damit die Anlage ihren Normalbetrieb nach
bestimmten Ereignissen wiederaufnehmen kann.
• Startverzögerungen (A3): Dies verzögert das Auslösen der
Temperaturalarme bei Einschalten des Stroms (erstes Anlaufen oder
nach einem Ausfall der Versorgungsspannung) oder beim Verlassen des
Standby-Modus. Auf diese Weise kann die Anlage alarmfrei hochfahren.
• Verzögerung nach einer Abtauung (A4): Dies verzögert die Auslösung
von Temperaturalarmen nach dem Abtauvorgang.
• Verzögerung des Alarms für Mindest- bzw. Höchsttemperatur
(A5): Dadurch wird die Auslösung der Alarme für Höchst- (A1) bzw.
Mindesttemperatur (A2) verzögert, wenn die Temperatur in Fühler 1
den programmierten Wert erreicht hat.
• Verzögerung der Auslösung eines externen Alarms (A6): Dadurch
wird die externe Alarmierung ab der Aktivierung des Digitaleingangs
verzögert.
• Verzögerung der Deaktivierung eines externen Alarms (A7): Dadurch
wird die externe Alarmierung ab der Aktivierung des Digitaleingangs
verzögert.
• Verzögerung des Alarms für offene Tür (A12): Dies verzögert die
Aktivierung des Alarms, mit dem eine offene Tür gemeldet wird.
Konfiguration des Alarmrelais
Wenn ein Relais als Alarmrelais konfiguriert wurde, können Sie in Parameter
A9 den Relaisstatus in Abhängigkeit von ausgelösten Alarmen festlegen:
• A9=0 Relais aktiv (EIN) im Alarmfall (AUS ohne Alarm)
• A9=1 Relais inaktiv (AUS) im Alarmfall (EIN ohne Alarm)
8.7 Warnhinweise
Das Gerät warnt den Benutzer durch eine Meldung auf dem Bildschirm,
wenn ein Ereignis eintritt, das seine/ihre Aufmerksamkeit erfordert. Es wird
jedoch weder der akustische Alarm noch das Alarmrelais (sofern aktiv)
aktiviert.
