Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C
Lüfter Einschaltverzög.
Diese wird mithilfe des Parameters F4 festgelegt und ermöglicht,
dass die evtl. im Verdampfer verbliebene Restfeuchte festfrieren kann,
bevor die Lüfter zugeschaltet werden, sodass keine Partikel in den
Kühlraum geschleudert werden können. Zudem wird verhindert, dass
durch Abtauung im Verdampfer entstehende Wärme in den Kühlraum
geleitet wird.
Hinweis: Wird die Abtauung innerhalb von max. 60 Sekunden
abgebrochen, wird keine Abtropfzeit (d9) angewendet und die Lüfter
werden ohne Berücksichtigung der Einschaltverzögerung (F4) (F4)
eingeschaltet.
Erfolgt die Abtauung mit Luft oder statisch, sind die Abtropfzeit (d9)
und die Einschaltverzögerung des Lüfters (F4) deaktiviert.
Während der Abtauung angezeigte Meldung
Dies wird mithilfe des Parameters d2 festgelegt. Sie können zwischen
der Anzeige der tatsächlichen Temperatur, die von Fühler 1 erfasst wird
(d2=0), der Anzeige der von Fühler 1 erfassten Temperatur zu Beginn der
Abtauung (d2=1) oder der Meldungsanzeige von DEF (d2=2) wählen. Der
Parameter d3 legt fest, wie lange die vorgenannte Meldung angezeigt
wird, nachdem die Abtropfzeit (d9) und die Ausschaltzeit des Lüfters (F4)
abgelaufen sind.
Abtauung per Fernzugriff
Diese Funktion ermöglicht die Einleitung der Abtauung des Geräts über
eine externe Taste, die einen der Digitaleingänge, welcher als Abtauung
per Fernzugriff konfiguriert sein muss (I10 oder I20=5), ansteuert.
Abtauung blockieren
Dadurch wird verhindert, dass die Abtauung zu ungewöhnlichen
Zeitpunkten über einen externen Schalter eingeleitet wird. Dies kann
hilfreich sein, um sicherzustellen, dass die Last der Anlage nicht übermäßig
ansteigt und zulässige Grenzwerte überschreitet.
Der externe Schalter muss an einen der Digitaleingänge angeschlossen
werden, der als „Abtauung blockieren" (I10 oder I20=6) konfiguriert
sein sollte.
Abtauen eines zweiten Verdampfers
Diese Funktion ermöglicht die Regelung der Abtauung in einem zweiten
Verdampfer, vorausgesetzt, die Abtauung erfolgt durch elektrische
Heizung, Luft oder statische Abtauung. Der erste und der zweite
Verdampfer sollten beide auf dieselbe Art abgetaut werden.

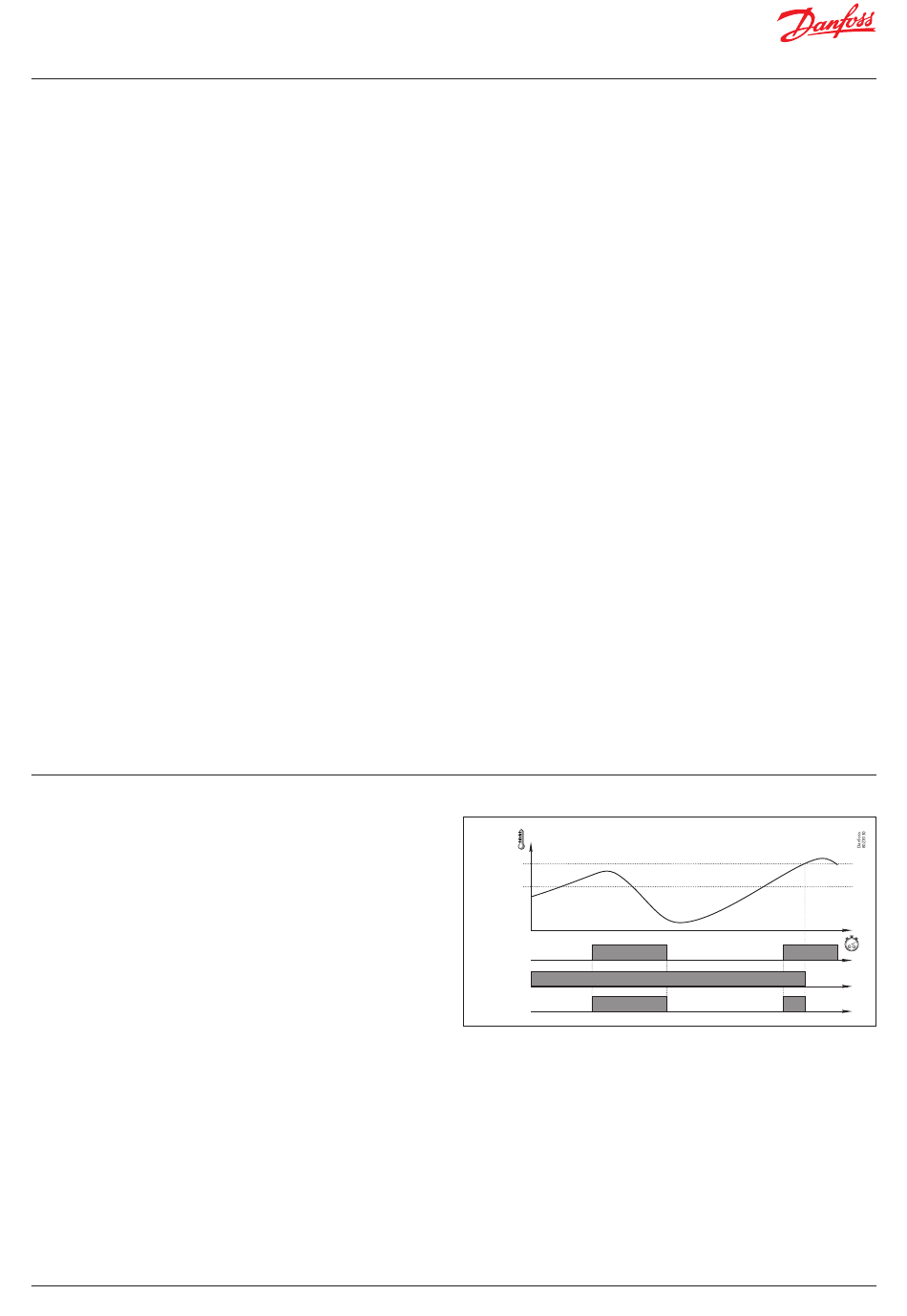

8.5 Lüfterregelung
Die Lüfter werden über Fühler 2 (Verdampfer) und die Parameter F0
(Stopptemperatur) und F1 (Fühlerdifferenz) geregelt. Wenn Fühler 2 nicht
angeschlossen ist oder ein Fehler im Fühler (E2) festgestellt wird, laufen
die Lüfter kontinuierlich ohne Berücksichtigung der Parameter F0 und F1,
jedoch unter Berücksichtigung der übrigen Parameter (F2 bis F4).
Mit dem Parameter F2 wird der Status der Lüfter bei angehaltenem
Verdichter festgelegt. Aus Parameter F3 ergibt sich der Status der Lüfter
während des Abtauvorgangs.
Parameter F4 definiert die Einschaltverzögerung des Lüfters nach der
Abtauung. Parameter C22 legt fest, ob die Lüfter bei Öffnen der Tür
stoppen sollen.
© Danfoss | Climate Solutions | 2022.10
Dazu muss Eingang 2 als Fühler für den zweiten Verdampfer konfiguriert
werden (l20=8). Sollte der Fühler des zweiten Verdampfers einen Fehler
melden, wird die Abtauung nach Ablauf der in d1 vorgegebenen Zeit
beendet.
Elektrische Abtauung
Dazu muss Relais AUX 2 als Abtauung für den zweiten Verdampfer
konfiguriert werden (o10=5).
Die Abtauung beginnt zeitgleich in beiden Verdampfern. Wenn der
Fühler von Verdampfer 1 die in d4 definierte Temperatur erreicht, wird
das Relais DEF deaktiviert, und die Abtauung von Verdampfer 1 wird
abgeschlossen. Das Abtauen von Verdampfer 2 ist abgeschlossen, wenn
der Fühler von Verdampfer 2 die in d4 definierte Temperatur erreicht hat.
Die Abtropfzeit beginnt, wenn beide Abtauvorgänge abgeschlossen sind.
Abtauen durch Luft
Die Lüfter beider Verdampfer sind mit dem Relais FAN parallelgeschaltet.
Die Abtauung beginnt zeitgleich in beiden Verdampfern und wird erst
beendet, wenn beide Fühler die in d4 vorgegebene Temperatur erreicht
haben. Anschließend beginnt die Abtropfzeit.
Statische Abtauung
Die Abtauung beginnt zeitgleich in beiden Verdampfern und wird erst
beendet, wenn beide Fühler die in d4 vorgegebene Temperatur erreicht
haben. Anschließend beginnt die Abtropfzeit.
Weitere Parameter
Über den Parameter d5 lässt sich einstellen, ob das Gerät eine Abtauung
durchführt (d5=1) oder keine Abtauung durchführt (d5=0), wenn die
Stromzufuhr eingeschaltet ist (erstes Anlaufen oder nach einem Ausfall
der Versorgungsspannung). Wenn die Option JA (d5=1) ausgewählt
ist, beginnt die Abtauung, sobald die in d6 definierte Verzögerungszeit
abgelaufen ist.
Mit dem Parameter d8 legen Sie die in d0 festgelegte Zeitdauer fest,
wobei Sie zwischen dem Gesamtzeitablauf (d8=0) oder der Summe
der Verdichter-Betriebszeiten (d8=1) wählen können.
Hinweis: Wenn der Parameter d1 auf 0 eingestellt ist, werden keine
Abtauungen vorgenommen.
S2
F0
F0-F1
SP
COOL EIN
F2=0
Lüfter
F2=1 EIN
SP+C1
SP
EIN
EIN
EIN
