Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C

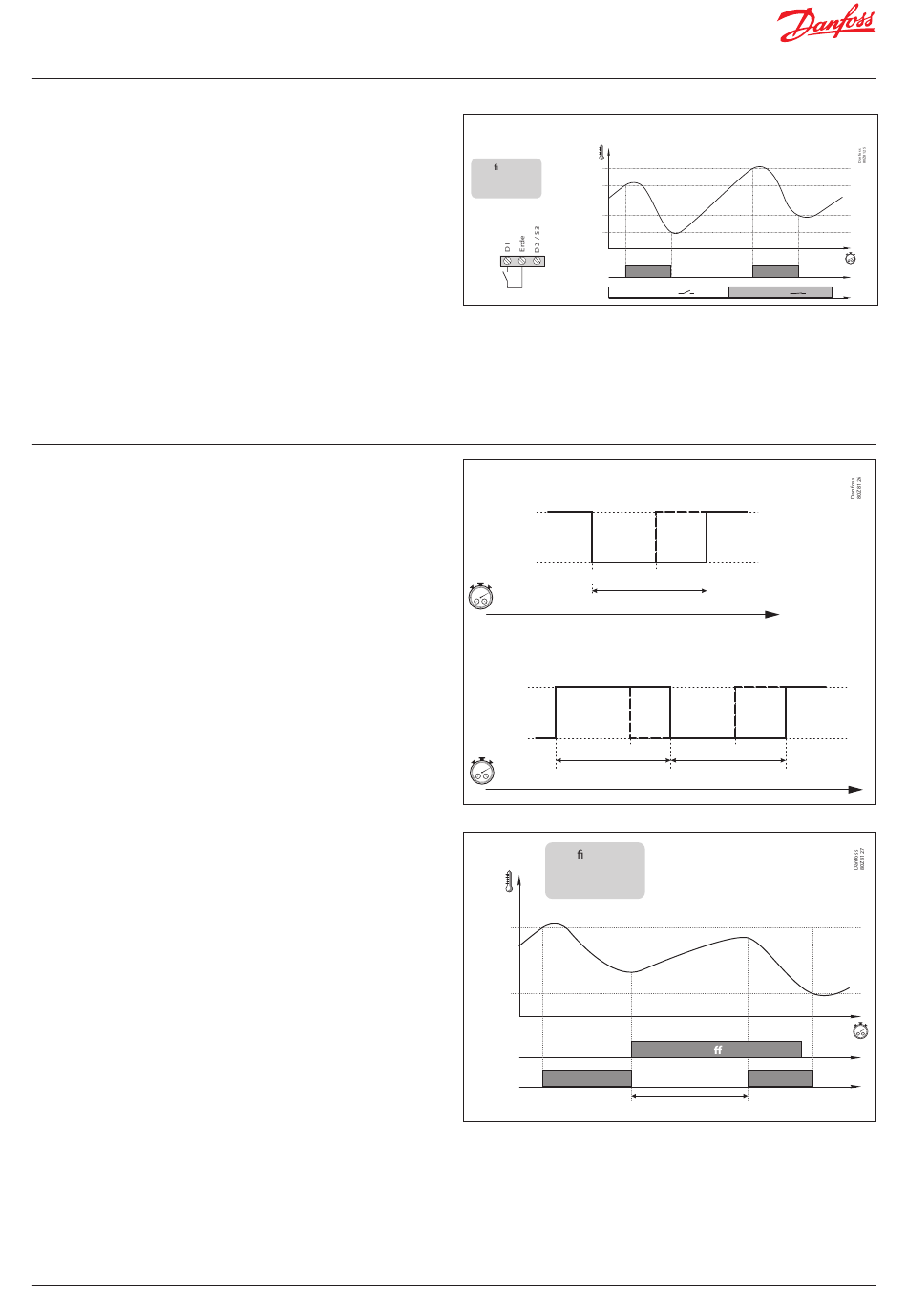

Modus Sollwertänderung
Dies ermöglicht einen schnellen Wechsel zwischen zwei
Arbeitstemperaturen im Kühlraum und die Änderung des Sollwerts gemäß
dem in Parameter C12 angegebenen Wert. Der vorstehend genannte Wert
kann ein Minus- oder Pluswert sein, mit dem der Sollwert verringert oder
erhöht wird. Ist er mit 0 konfiguriert, wird der Modus deaktiviert.
Der Modus kann wie folgt aktiviert werden:
• Über einen externen Schalter, der mit einem der Digitaleingänge
verbunden ist. Der Digitaleingang sollte als „Sollwertänderung (I10
oder I20=4)" konfiguriert werden. Die Aktivierung über diese Methode
tritt an die Stelle jeder anderen Aktivierung und lässt sich nur über
ebendiese Methode deaktivieren.
Mit dem Parameter C0 kann die von Fühler 1 erfasste Temperatur korrigiert
werden. Dies ist vor allem dann angebracht, wenn der Fühler nicht an der
optimalen Stelle platzierbar ist.
Sollwert blockieren
Mit den Parametern C2 und C3 lässt sich ein oberer und unterer Grenzwert
für den Sollwert (SP) einstellen, um das Produkt oder die Anlage vor
Sollwertänderungen zu schützen.
Zeitsteuerung Verdichterschutz
Parameter C4 ermöglicht die Auswahl der Zeitsteuerung, die für
den Schutz des Verdichters eingerichtet wird. Diese eingebauten
Verzögerungen verhindern ein ständiges Ein- und Ausschalten
des Verdichters und
steuern Relais COOL und Relais AUX 1 (wenn o00=1)
AUS-EIN (C4=0): Mindestzeitdauer im AUS-Modus vor jeder
Inbetriebnahme. AUS-EIN/EIN-AUS (C4=1): Mindestzeitdauer im
EIN- und AUS-Modus für jeden Zyklus. Die Verzögerungszeit ergibt
sich aus Parameter C5: ist der Wert von C5= 0, wird die Zeitsteuerung
ausgeschaltet.
8.2 Türmanagement
Das Türmanagement ermöglicht die Regelung der Installation, wenn das
Öffnen der Kühlraumtür über die Parameter C22 and C23 gesteuert wird.
Parameter C22 legt fest, ob die Kühlung gestoppt werden soll, wenn
die Tür geöffnet wird. Wenn bei Öffnen der Tür C22=1 beträgt, stoppen
die Lüfter und 15 Sekunden später schließt sich das Magnetventil
(Relais COOL).
Parameter C23 legt die maximale Zeit in Minuten fest, die die Anlage
bei offener Tür ohne Kühlung bleiben kann. Wenn C23=0 beträgt,
ist die Kühlung bei geöffneter Tür aus.
Management Türrahmen-Widerstand
Wenn der Sollwert gleich oder kleiner als -4 °C ist und das Relais AUX 2 als
„Türrahmen-Widerstand" konfiguriert wurde (o10=4), wird der Widerstand
aktiviert (Relais EIN), sobald die Temperatur des Kühlraums unter -3 °C fällt,
und deaktiviert (Relais AUS), sobald 0 °C erreicht wird.
© Danfoss | Climate Solutions | 2022.10
BEISPIEL 1:
Kalibrierung von Fühler 1
S1
Kon guration
(SP+C12)+C1
I10: 4
SP+C1
I11: 0
SP+C12
DIG. EINTRITT
SP
Magnetventil EIN
Sollwert-
änderung
D1
AUS-EIN (C4=0)
EIN
COOL
AUS
SP SP+C1
AUS-EIN/EIN-AUS (C4=1)
EIN
COOL
AUS
SP
C5
Kon guration:
C22: 1
S1
C23: 5
SP+C1
SP
Tür
EIN
COOL
EIN
D1=AUS D1=EIN
C5
SP+C1
C5
Geö net
EIN
C23
