Danfoss AK-RC 204B Benutzerhandbuch
Temperaturregler für begehbare kühl- und gefrierschränke
Vorschau ausblenden
Andere Handbücher für AK-RC 204B:
- Installationsanleitung (41 Seiten) ,
- Benutzerhandbuch (20 Seiten)
Verwandte Anleitungen für Danfoss AK-RC 204B
Inhaltszusammenfassung für Danfoss AK-RC 204B

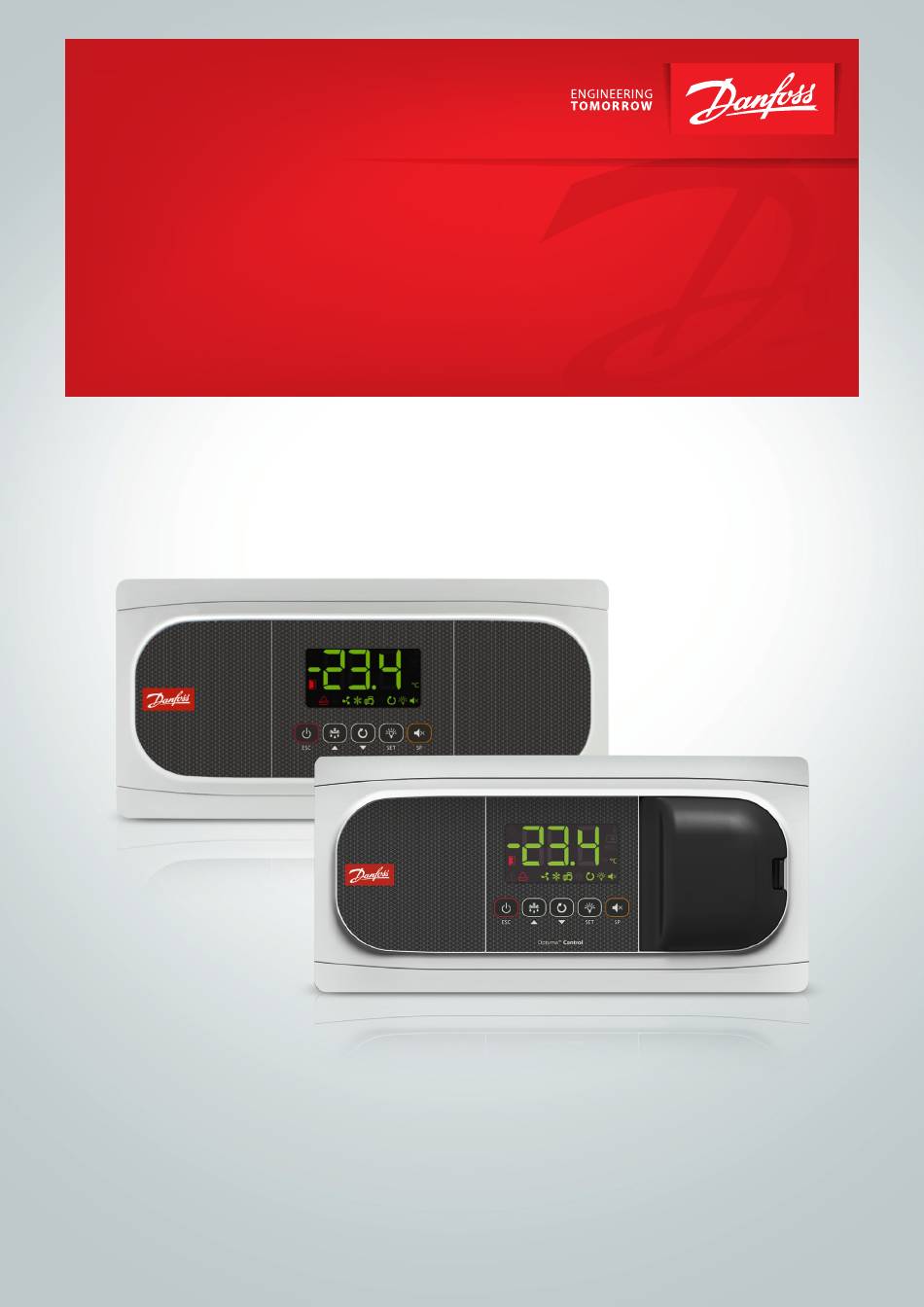

- Seite 1 Benutzerhandbuch Temperaturregler für begehbare Kühl- und Gefrierschränke Typ AK-RC 204B, 205C...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Inhalt 1. Versionen und technische Daten ....................3 2. Warnungen ............................3 3. Wartung ............................3 4. Beschreibung ..........................3 5. Installation ............................4 6. Elektrischer Anschluss ........................5 7. Erstkonfiguration ...........................5 8. Betrieb .............................6 8.1 Kälteregelung ................................ -
Seite 3: Versionen Und Technische Daten
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 1. Versionen und technische Daten Beschreibung Spannungsversorgung Schutzschalter AK-RC 204B Kühlstellenregler, 4 Relais 230 V~ ±10 %, 50 Hz ±5 % Nein AK-RC 205C Kühlstellenregler, 5 Relais 230 V~ ±10 %, 50 Hz ±5 % Ja (Schutzschalter) 2. -
Seite 4: Installation
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 4.1 Tastatur Durch kurzes Drücken wird die Beleuchtung des Durch 3 Sekunden langes Drücken wird der Standby-Modus aktiviert/deaktiviert. In diesem Kühlraumes ein-/ausgeschaltet. Modus wird die Regelung unterbrochen und das Durch 3 Sekunden langes Drücken wird das reduzierte... -
Seite 5: Elektrischer Anschluss
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 6. Elektrischer Anschluss Vor dem Durchführen der Kabelanschlüsse ist stets • Die konkreten Anschlüsse hängen von der im Assistenten für die Erstkonfiguration gewählten Option ab. die Stromversorgung zu unterbrechen. -
Seite 6: Betrieb
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Parameterliste im Assistenten Pump Down aktiviert? 0=Nein 1=Ja 0=Deaktiviert 1=Verdichter/Kurbelgehäuseheizung Konfiguration des Relais AUX1 2=Licht 3=Virtuelle Regelung 4=Alarm (nur bei AK-RC 204B) Angeschlossene Fühler 1=Fühler 1 (Kühlraum), 2=Fühler 1 (Kühlraum) + Fühler 2 (Verdampfer) 0=Deaktiviert 1=Türkontakt... -
Seite 7: Kälteregelung
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Zeigt an, dass eine Abtauung durchgeführt wird (siehe S. 10). Wird nur auf dem Bildschirm angezeigt. Anforderung des Zugangscodes (Passwort). Siehe Parameter b10 und PAS (siehe S. 13). Wird nur auf dem Bildschirm angezeigt. -
Seite 8: Pump-Down-Funktion
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Pump-down-Funktion Wenn die Zeit C20 den Wert 0 hat (Standardwert), schaltet der Diese Funktion ermöglicht die direkte Regelung von Magnetventil Verdichter erst dann, wenn der Niederdruckschalter anspricht, und Verdichter und erfordert den Einsatz eines Niederdruckschalters, zeigt jedoch nach 15 Minuten die Meldung „Pd“... -
Seite 9: Modus Sollwertänderung
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Modus Sollwertänderung BEISPIEL 1: Dies ermöglicht einen schnellen Wechsel zwischen zwei Temperaturen Kalibrierung von Fühler 1 im Kühlraum und die Änderung des Sollwerts gemäß dem in Parameter C12 angegebenen Wert. Der vorstehend genannte Wert kann ein... -
Seite 10: Abtauung
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 8.3 Abtauung DIG. EINTRITT Arten der Abtauung Es gibt fünf mögliche Abtauungsarten, je nach der im Konfigurationsassistenten (Inl) ausgewählten Option: Elektrisch (InI=1, 2 und 3) (d7=0) VERFLÜSSIGER Die Abtauung erfolgt über elektrische Heizelemente, die den Verdampfer erwärmen. -
Seite 11: Lüfterregelung
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Lüfter Einschaltverzög. Dazu muss Eingang 2 als Fühler für den zweiten Verdampfer Diese wird mithilfe des Parameters F4 festgelegt und ermöglicht, konfiguriert werden (l20=8). Sollte der Fühler des zweiten dass die evtl. -
Seite 12: Alarme
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 8.6 Alarme Die Anzeige zeigt die Meldung E2 an, aktiviert das Alarmrelais und gibt einen akustischen Alarm aus. Der Regler warnt den Benutzer durch eine Bildschirmmeldung, die Der Alarm kann zwar stummgeschaltet werden, doch das Aktivierung eines Relais (nur Regler mit 5 Relais, wenn o10=1, oder... -
Seite 13: Warnhinweise
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 8.9 Passwort • Verzögerung der Deaktivierung eines externen Alarms (A7): Dadurch wird die externe Alarmierung ab der Aktivierung des Digitaleingangs verzögert. • Verzögerung des Alarms für offene Tür (A12): Dies verzögert die Aktivierung des Alarms, mit dem eine offene Tür gemeldet wird. -
Seite 14: Konfiguration
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 9. Konfiguration KEINE IN EINSTELLUNGEN EINSTELLUNGEN Reduziertes Programmierungsmenü 20 sek Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Temperaturre- Parameter Werte gelung 3 sek Wert ändern... - Seite 15 Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Regelung und Steuerung Level 1 Level 2 Beschreibung Werte Min. Abt. Max. Temperatureinstellung (Sollwert) °C/°F Kalibrieren des Fühlers 1 (Offset) °C/°F -20,0 20,0 Differenzwert des Fühlers 1 (Hysterese) °C/°F 20,0 Obere Grenze des Sollwerts (kann nicht über diesen Wert eingestellt werden)
- Seite 16 Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Verdampferlüfter Level 1 Level 2 Beschreibung Werte Min. Abt. Max. Temperatur für Lüfterstopp °C/°F Differenzwert des Fühlers 2 bei Lüfterabschaltung °C/°F Lüfter aus mit Verdichter aus; 0=Nein, 1=Ja Status der Lüfter während der Abtauung; 0=abgeschaltet, 1=in Betrieb Lüfter-Anlaufverzögerung nach Abtauung (wenn F3=0)
- Seite 17 Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Ein- und Ausgänge Level 1 Level 2 Beschreibung Werte Min. Abt. Max. Angeschlossene Fühler 1=Fühler 1 (Kühlraum), 2=Fühler 1 (Kühlraum) + Fühler 2 (Verdampfer) Konfiguration des Digitaleingangs 1 0= Deaktiviert, 1=Türkontakt, 2=Externer Alarm, I10** 3=Stärkerer externer Al., 4=Sollwertschiebung, 5=Ferngesteuerte Abtauung,...
- Seite 18 Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C Meldungen Meldungen Funktionsfehler beim Pump Down (Stillstand) Funktionsfehler beim Pump Down (Anlauf ) E1/E2/E3 Fühler 1/2/3 defekt (offener bzw. kurzgeschlossener Schaltkreis oder nicht innerhalb der Grenzwerte des Fühlers) ...
-
Seite 19: Technische Daten
Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefrierschränke, Typ AK-RC 204B, 205C 10. Technische Daten Merkmale Spezifikationen Spannungsversorgung 230 V~ ±10 %, 50 Hz ±5 % Max. Leistungsaufnahme im Regler 6,3 VA Max. Nenn-Stromstärke 15 A EN 60730-1: 15 (15) A 250 V~ Relais DEFROST – SPDT – 20 A EN 60730-1: 15 (13) A 250 V~ Relais FAN –... -
Seite 20: Bestellung
11. Bestellung Regler Beschreibung Anmerkungen Bestellnr. Beinhaltet: AK-RC 204B AK-RC 204B Gen. 2,5 O/P, Einzelphase 080Z5001 • 1 × 1,5 m, NTC 10K Fühler AK-RC 205C AK-RC 205C Gen. 2,5 O/P, Einzelphase 080Z5002 • 1 × 3 m, NTC 10K Fühler Zubehör (für Ersatzteile und Austauschzwecke):...
