Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C

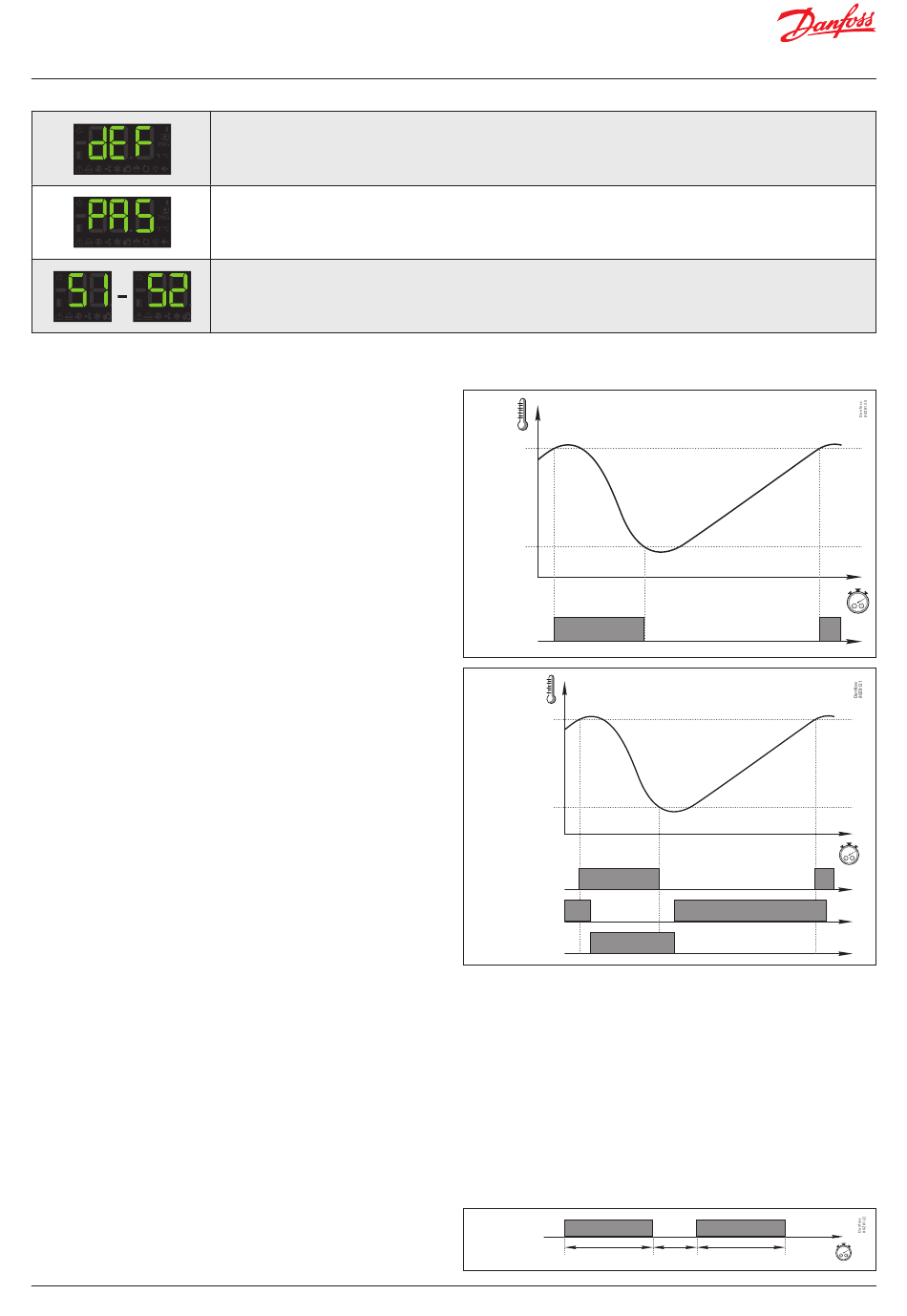

8.1 Kälteregelung
Magnetventilregelung (Relais COOL)
Die Regelung des Kühlprozesses erfolgt über das Öffnen/Schließen
des Magnetventils.
Wenn die Temperatur in Fühler S1 den Sollwert (SP) zuzüglich der
Fühlerdifferenz (C1) erreicht, öffnet sich das Magnetventil und bewirkt
einen Temperaturabfall. Sobald der Sollwert (SP) erreicht ist, schließt
sich das Magnetventil.
Kompressorregelung (Relais AUX 1)
Mit Pump Down (Inl: 2, 5, 7, 9, 12)
Erfordert den Anschluss eines Niederdruckschalters an
Digitaleingang 1.
Wenn die Temperatur in Fühler S1 den Sollwert (SP) zuzüglich der
Fühlerdifferenz (C1) erreicht, öffnet sich das Magnetventil, wodurch
der Druck im Verdampfer ansteigt und somit der Niederdruckschalter
deaktiviert wird und der Verdichter anläuft.
Sobald der Sollwert (SP) erreicht ist, schließt sich das Magnetventil,
wodurch der Druck im Verdampfer sinkt, der Niederdruckschalter auslöst
und der Verdichter gestoppt wird.
Weitere Details zum Ablauf finden Sie auf Seite 8.
Ohne Pump Down (Inl: 3, 6, 8, 10, 13)
Der Verdichter arbeitet simultan mit dem Magnetventil: er läuft an,
wenn es sich öffnet, und stoppt, wenn es sich schließt.
Betrieb bei Störung in Fühler S1
Wenn Fühler S1 ausfällt (Störung, Unterbrechung usw.), wird das Verhalten
des Verdichters von Parameter C6 gesteuert, wobei eine von drei Optionen
gewählt werden kann:
C6=0: Der Verdichter wird gestoppt, bis Fühler S1 wieder zu arbeiten
beginnt.
C6=1: Der Verdichter wird gestartet, bis Fühler S1 wieder zu arbeiten
beginnt
C6=2: Der Verdichter arbeitet in den 24 Stunden vor der Störung unter
Einbeziehung der Anzahl der Ein- und Ausschaltungen und der
durchschnittlichen Verweildauer in jedem Zustand (Stopp-Start)
in Übereinstimmung mit dem durchschnittlichen Betrieb. Hat sich
innerhalb der vergangenen 24 Stunden eine Störung ereignet,
wechselt das Gerät in die Betriebsart C6=3.
C6=3: Der Verdichter läuft gemäß den in C7 (EIN) und C8 (AUS)
programmierten Zeiten.
© Danfoss | Climate Solutions | 2022.10
Zeigt an, dass eine Abtauung durchgeführt wird (siehe S. 10).
Wird nur auf dem Bildschirm angezeigt.
Anforderung des Zugangscodes (Passwort). Siehe Parameter b10 und PAS (siehe S. 13).
Wird nur auf dem Bildschirm angezeigt.
Sequenzielle Anzeige mit der Temperatur: Der Regler befindet sich im Demo-Modus, die Konfiguration
wurde nicht durchgeführt.
S1
SP+C1
SP
EIN
Magnetventil
S1
SP+C1
SP
Magnetventil
EIN
Niederdruck-
schalter
EIN
Verdichter
EIN
Verdichter
C7
EIN
EIN
C8 C7
