Benutzerhandbuch | Temperaturregler für begehbare Kühl- und Gefriergeräte, Typ AK-RC 204B, 205C
8.3 Abtauung
Arten der Abtauung
Es gibt fünf mögliche Abtauungsarten, je nach der im
Konfigurationsassistenten (Inl) ausgewählten Option:
Elektrisch (InI=1, 2 und 3) (d7=0)
Die Abtauung erfolgt über elektrische Widerstände, die den Verdampfer
mit Wärme versorgen. Der Betrieb der Lüfter in dieser Betriebsart hängt
von Parameter F3 ab; Verdichter und Magnetventil werden gestoppt.
Mit Luft (InI=4, 5 und 6) (d7=1)
Wird in der Regel in Pluskühlräumen verwendet (> +2,5 °C), da die
Innentemperatur des Kühlraums ausreicht, um Vereisungen am
Verdampfer zu schmelzen. Standardmäßig sind die Lüfter so eingestellt,
dass Luft durch den Verdampfer zirkulieren kann. Um sie zu stoppen, ist
der Parameter F3 auf 0 einzustellen. Verdichter und Magnetventil werden
gestoppt.
Statisch (InI=11, 12 und 13)
Bei dieser Art von Installation gibt es keine Verdampferlüfter
und die Abtauung erfolgt durch Anhalten der Kühlung.

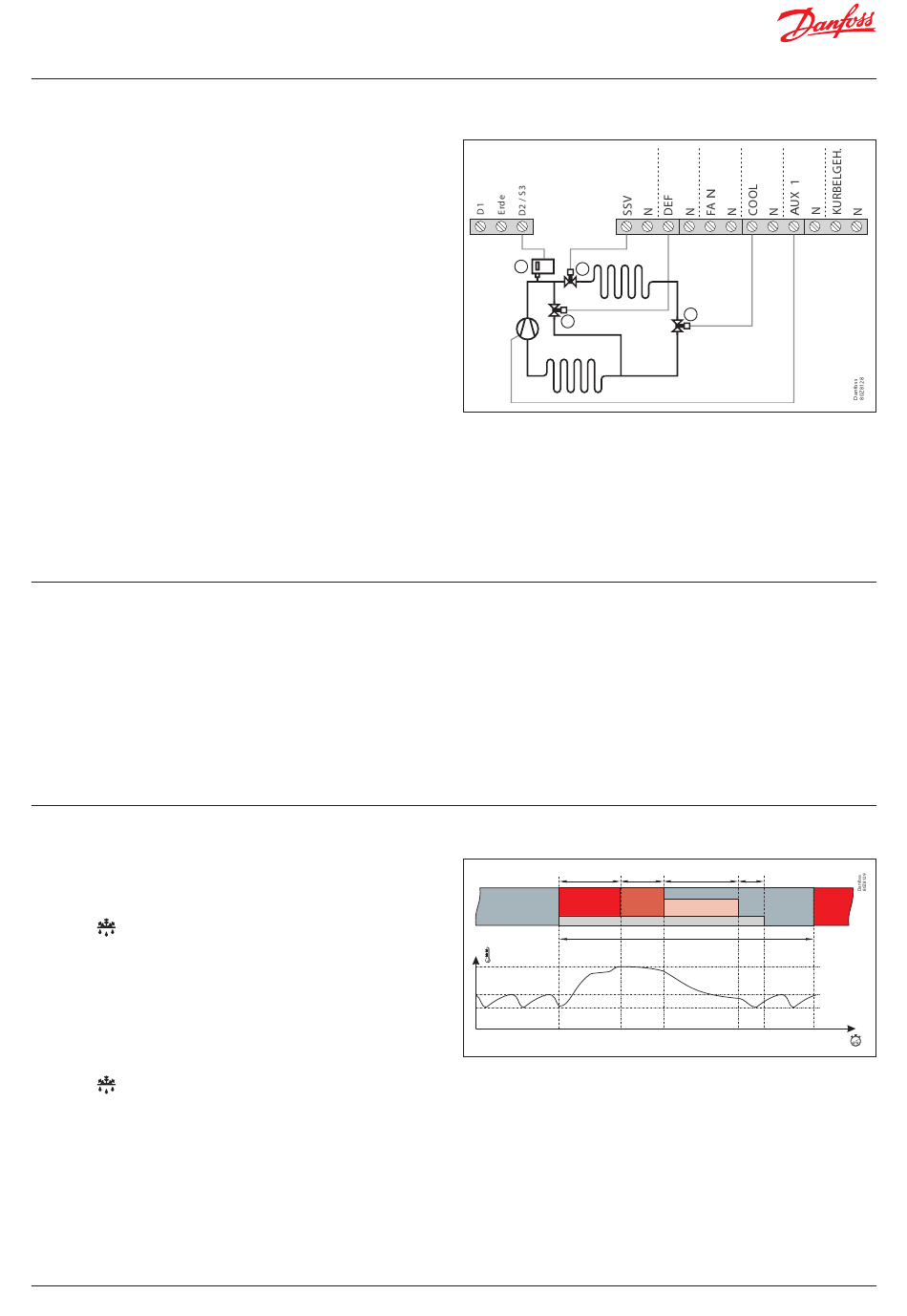

Heißgas (InI=7 und 8) (d7=2)
Das Heißgas von der Druckseite des Verdichters wird verwendet, um
die Vereisung des Verdampfers zu schmelzen. Hierfür sind zwei Ventile
erforderlich: eines am Eingang des Verflüssigers (A) (Relais SSV) und eines
zwischen dem Ausgang des Verdichters und dem Eingang des Verdampfers
(B) (Relais DEF).
Umgekehrter Zyklus (InI=9 und 10) (d7=3)
Es wird ein 4-Wege-Ventil verwendet, um den Kältekreislauf umzukehren
und den Verdampfer als Verflüssiger zum Schmelzen des Eisansatzes zu
verwenden. Der Prozess beginnt mit dem Stoppen des Kühlprozesses
(falls dieser aktiv ist). Wenn Pump Down (Abpumpen) aktiv ist, beginnt
die Abtauung, sobald der Vorgang abgeschlossen ist.
Anschließend wird das 4-Wege-Ventil aktiviert (Relais DEF auf EIN),
zusammen mit dem Magnetventil (Relais COOL auf EIN) und dem
Verdichter (AUX 1 auf EIN), und die Abtauung beginnt. Die Zeit D1
beginnt nach Aktivierung des Relais COOL zu zählen.
8.4 Abtauregelung
Start der Abtauung
Die Abtauung startet in folgenden Fällen:
• Die in Parameter d0 programmierte Zeit ist seit Beginn der letzten
Abtauung abgelaufen.
• Die Taste wird drei Sekunden lang gedrückt.
• Über einen externen Drucktaster (I10/I11=5).
Ende des Abtauvorgangs
Die Abtauung wird in folgenden Fällen beendet:
• Die in Parameter d4 programmierte Temperatur wurde in Fühler 2
erreicht. Hierfür muss ein zweiter Fühler (l00=2) im Verdampfer
vorhanden sein.
• Die in Parameter d1 eingestellte Zeit (Max. Dauer der Abtauung)
ist abgelaufen.
• Die Taste wird fünf Sekunden lang gedrückt.
• Über einen externen Drucktaster (I10/I11=5).
Abtropfzeit
Diese wird durch den Parameter d9 festgelegt und bestimmt die Zeit,
um die am Ende des Abtauvorgangs die Kühlung verzögert wird, um das
Entfernen von geschmolzenem Verdampfer-Eisbelag zu ermöglichen.
10 | BC419141115574de-000101
DIG. EINTRITT
VERFLÜSSIGER
D
A
B
VERDAMPFER
Während des Prozesses werden das Flüssigkeitsmagnetventil (C) und das
Kondensator-Einlassventil geschlossen sowie das Verdampfer-Einlassventil
geöffnet, wodurch heißes Gas durch das Ventil strömt und die Eisschicht
abschmilzt.
Optional kann ein Hochdruckschalter (D) zur Regelung des Magnetventils
(Digitaleingang D2, l20=9) während der Abtauung mit Heißgas hinzugefügt
werden. Wenn der Druck abfällt, öffnet sich das Magnetventil, um Flüssigkeit
in den Behälter zu lassen. Wenn der Druck wieder steigt, schließt sich das
Magnetventil.
Nach Abschluss der Abtauung kann der Vorgang auf zweierlei Art gestoppt
werden:
• Pump Down aktiviert (Inl=9): Das Magnetventil schließt (Relais COOL
auf AUS) und das 4-Wege-Ventil kehrt in seine Ausgangsstellung zurück
(Relais DEF auf AUS), während der Verdichter weiter arbeitet (Relais
AUX 1 auf EIN), bis der Niederdruckschalter aktiviert wird, wodurch der
Kompressor gestoppt wird (Relais AUX 1 auf AUS) und die Abtropfzeit
beginnt.
• Ohne Pump Down (Inl=10): Das Magnetventil schließt (Relais COOL auf
AUS) und das 4-Wege-Ventil kehrt in seine Ausgangsstellung zurück
(Relais DEF auf AUS) und der Verdichter stoppt (Relais AUX 1 auf AUS)
und die Abtropfzeit startet.
Max. d1
ABTAUUNG ABTROPFZEIT
KÄLTEREGULIERUNG
S1
C
d9 F4 d3
KÄLTEREGULIERUNG
ANLAUFVERZÖGERUNG
LÜFTER
Meldung „DEF"
d0
© Danfoss | Climate Solutions | 2022.10
ABTAUUNG
d4
SP+C1
SP
