10 Geräteübersicht
3 Geräteübersicht
Das Gerät FlexAct ® COM dient als mobile Prozesssteuereinheit.
Das Gerät besteht aus 3 Ebenen zum Abstellen von Komponenten, die in einer
Applikation benötigt werden. Diese Komponenten werden über die an der Rückseite
befindliche Steckdosenleiste mit Spannung versorgt. An den beiden Seiten befinden
sich Anschlüsse für Sensoren. Die Steuerung der Applikation erfolgt über ein Bedien-
display.

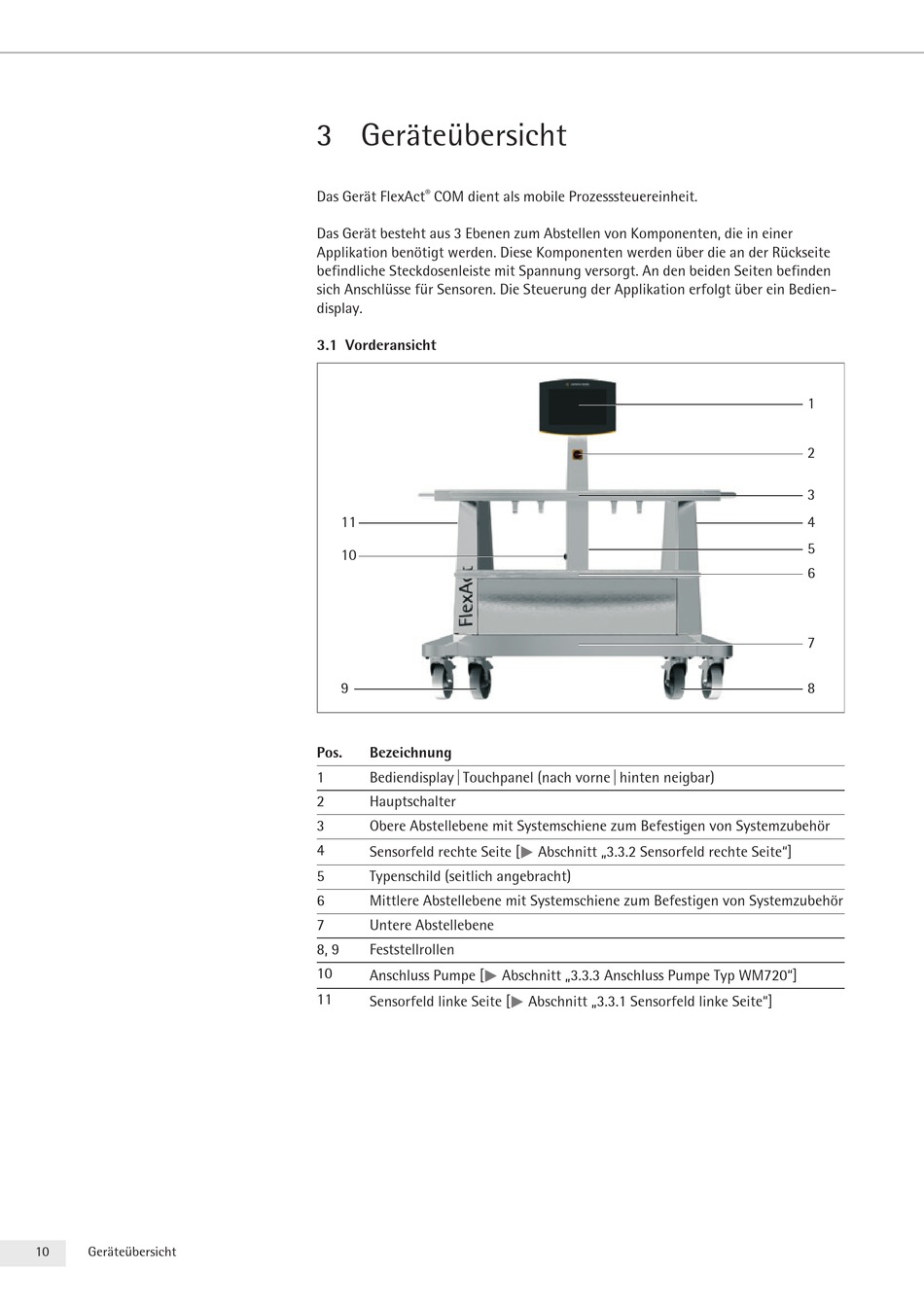

3.1 Vorderansicht
11
10
9
Pos. Bezeichnung
1 Bediendisplay | Touchpanel (nach vorne | hinten neigbar)
2 Hauptschalter
3 Obere Abstellebene mit Systemschiene zum Befestigen von Systemzubehör
4
Sensorfeld rechte Seite
5 Typenschild (seitlich angebracht)
6 Mittlere Abstellebene mit Systemschiene zum Befestigen von Systemzubehör
7 Untere Abstellebene
8, 9 Feststellrollen
10
Anschluss Pumpe [t
11
Sensorfeld linke Seite
[t Abschnitt „3.3.2 Sensorfeld rechte Seite"]
Abschnitt „3.3.3 Anschluss Pumpe Typ WM720"]
[t Abschnitt „3.3.1 Sensorfeld linke Seite"]
1
2
3
4
5
6
7
8
