① Dante-Audio, -Strom und -Steuerungsdaten
Jedes Mikrofon-Array wird über ein einzelnes Netzwerkkabel angeschlossen, das Dante-Audio, Power over Ethernet (PoE)
und Steuerinformationen transportiert, um Erfassung, Audiopegel und Verarbeitung einzustellen.
② Analoges Audio (Mikrofon zu Netzwerk)
Analoge Geräte, wie etwa ein drahtloses Mikrofonsystem oder ein Schwanenhalsmikrofon auf einem Podest, werden zur
Realisierung eines vollständig vernetzten Konferenzsystems über eine Shure-Netzwerkschnittstelle (Modell ANI4IN) an das
Dante-Audio-Netzwerk angeschlossen.
③ Audio am entfernten Ende (Netzwerk zu Lautsprecher)
Dante-fähige Lautsprecher und Verstärker werden direkt an einen Netzwerk-Switch angeschlossen. Analoge Lautsprecher
und Verstärker werden über eine Shure-Netzwerkschnittstelle (Modell ANI4OUT) angeschlossen, die Dante-Audiokanäle in
Analogsignale umwandelt, welche durch 4 getrennte XLR- oder Blocksteckerausgänge übertragen werden.
④ Gerätesteuerung und Dante-Audio
Steuerung: Ein an das Netzwerk angeschlossener Computer steuert das Mikrofon mit der Shure Designer-Software. Sie
können Erfassung, Stummschaltung, LED-Verhalten, Lobe-Einstellungen, Gain und Netzwerkeinstellungen ferngesteuert
einstellen.
Audio: Die Audioführung erfolgt über Dante Controller oder die Shure Designer­Software. Dante Virtual Soundcard er­
möglicht Audio-Abhörung und -Aufzeichnung direkt am Computer.

Hardware

Netzwerk-Ethernet-Anschluss

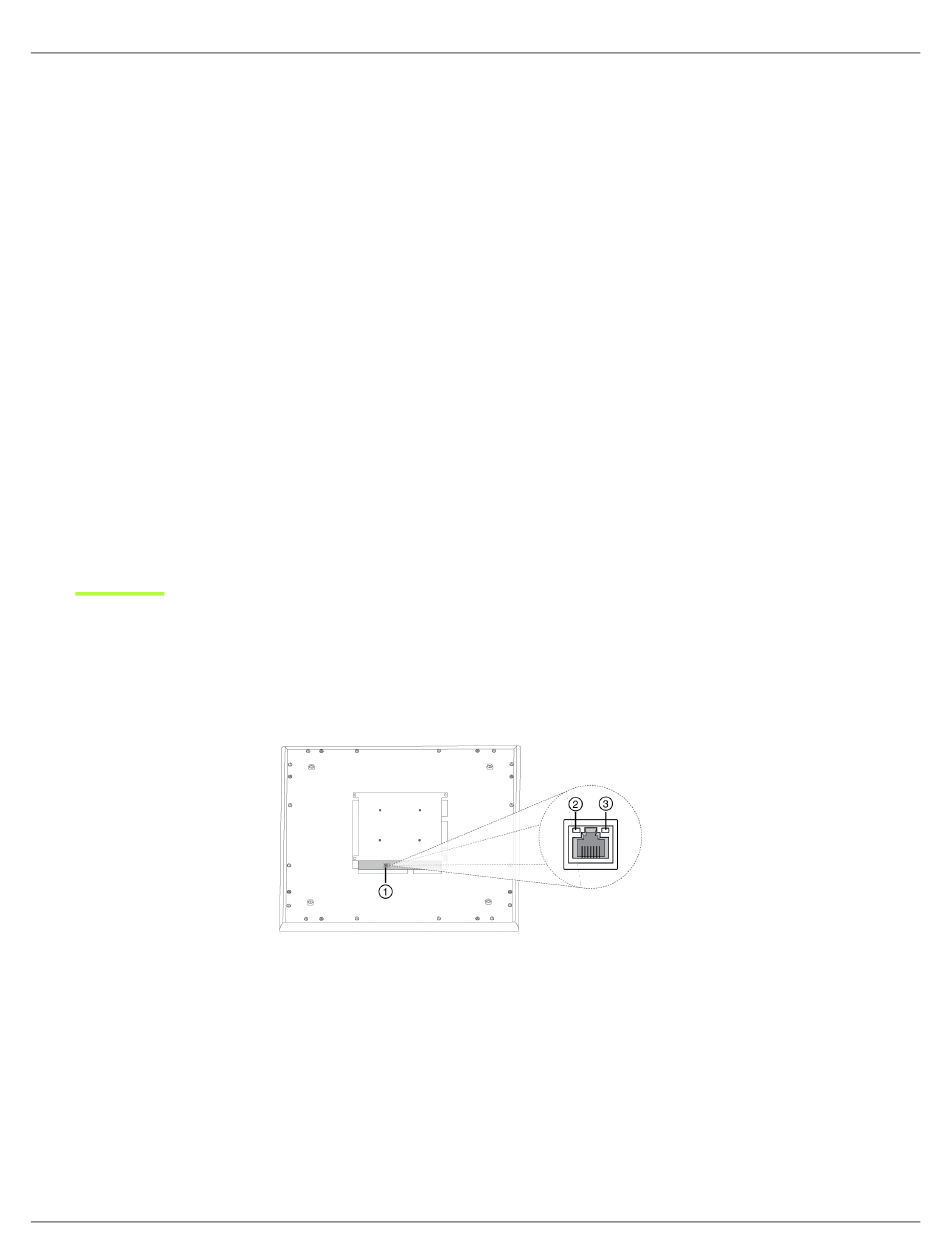

Der Netzwerk-Anschluss transportiert Ton, Strom und Steuerungsdaten. Er ist an der Rückseite, wie dargestellt, angeordnet.
① Netzwerk-Anschluss
RJ-45-Buchse zum Netzwerk-Anschluss.
② Netzwerkstatus-LED (grün)
Off = keine Netzwerkverbindung
Ein = Netzwerkverbindung hergestellt
Blinkend = Netzwerkverbindung aktiv
™
