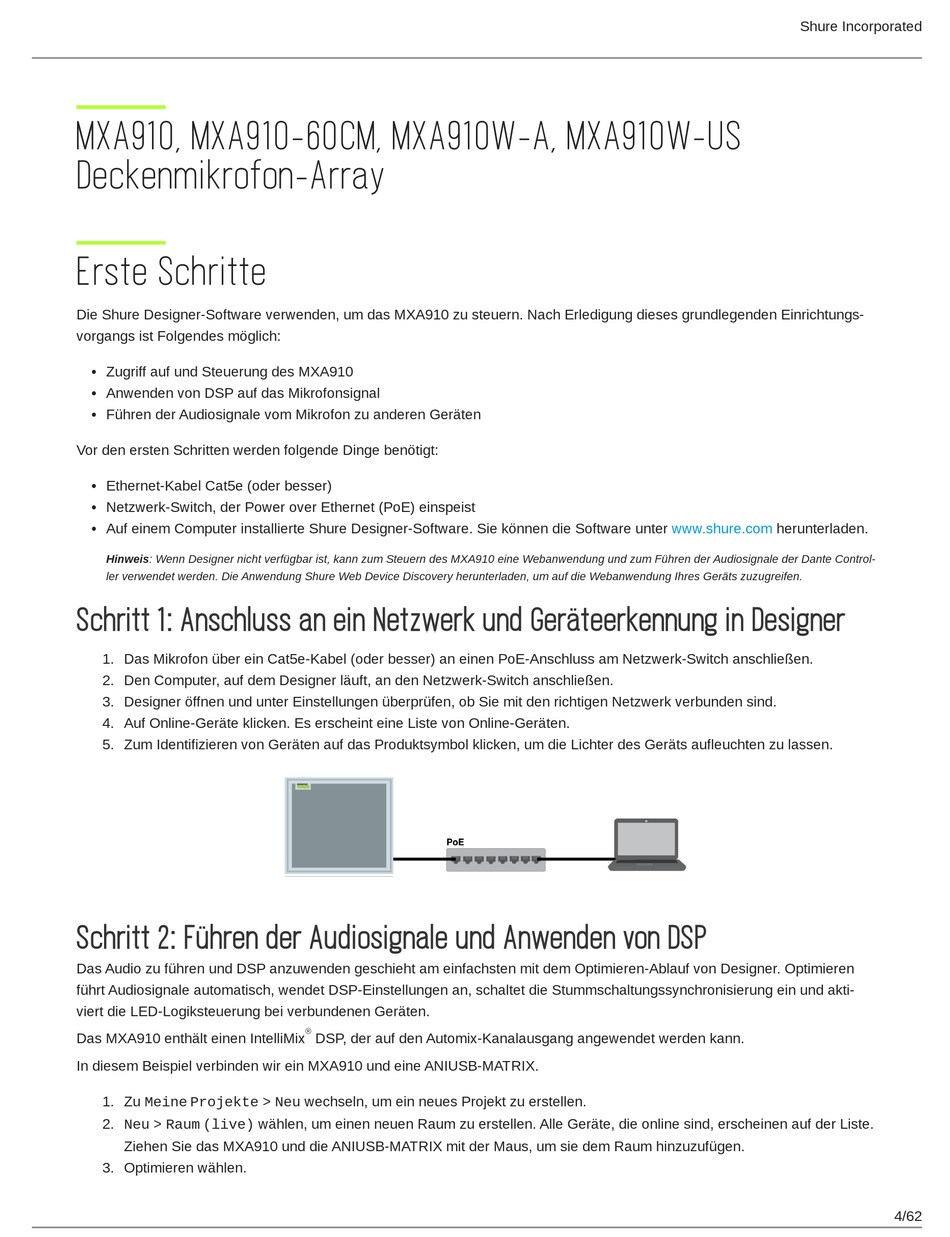

MXA910, MXA910-60CM, MXA910W-A, MXA910W-US
Deckenmikrofon-Array

Erste Schritte

Die Shure Designer­Software verwenden, um das MXA910 zu steuern. Nach Erledigung dieses grundlegenden Einrichtungs­
vorgangs ist Folgendes möglich:
• Zugriff auf und Steuerung des MXA910
• Anwenden von DSP auf das Mikrofonsignal
• Führen der Audiosignale vom Mikrofon zu anderen Geräten
Vor den ersten Schritten werden folgende Dinge benötigt:
• Ethernet-Kabel Cat5e (oder besser)
• Netzwerk-Switch, der Power over Ethernet (PoE) einspeist
• Auf einem Computer installierte Shure Designer-Software. Sie können die Software unter
Hinweis: Wenn Designer nicht verfügbar ist, kann zum Steuern des MXA910 eine Webanwendung und zum Führen der Audiosignale der Dante Control­
ler verwendet werden. Die Anwendung Shure Web Device Discovery herunterladen, um auf die Webanwendung Ihres Geräts zuzugreifen.
Schritt 1: Anschluss an ein Netzwerk und Geräteerkennung in Designer
1. Das Mikrofon über ein Cat5e-Kabel (oder besser) an einen PoE-Anschluss am Netzwerk-Switch anschließen.
2. Den Computer, auf dem Designer läuft, an den Netzwerk-Switch anschließen.
3. Designer öffnen und unter Einstellungen überprüfen, ob Sie mit den richtigen Netzwerk verbunden sind.
4. Auf Online-Geräte klicken. Es erscheint eine Liste von Online-Geräten.
5. Zum Identifizieren von Geräten auf das Produktsymbol klicken, um die Lichter des Geräts aufleuchten zu lassen.
Schritt 2: Führen der Audiosignale und Anwenden von DSP
Das Audio zu führen und DSP anzuwenden geschieht am einfachsten mit dem Optimieren-Ablauf von Designer. Optimieren
führt Audiosignale automatisch, wendet DSP­Einstellungen an, schaltet die Stummschaltungssynchronisierung ein und akti­
viert die LED-Logiksteuerung bei verbundenen Geräten.
Das MXA910 enthält einen IntelliMix DSP, der auf den Automix-Kanalausgang angewendet werden kann.
In diesem Beispiel verbinden wir ein MXA910 und eine ANIUSB-MATRIX.
1. Zu Meine Projekte > Neu wechseln, um ein neues Projekt zu erstellen.
2. Neu > Raum (live) wählen, um einen neuen Raum zu erstellen. Alle Geräte, die online sind, erscheinen auf der Liste.
Ziehen Sie das MXA910 und die ANIUSB-MATRIX mit der Maus, um sie dem Raum hinzuzufügen.
3. Optimieren wählen.
®
Shure Incorporated
www.shure.com herunterladen.
4/62
