MXA910 -- Deckenmikrofon-Array
Übersicht
Allgemeine Beschreibung
®

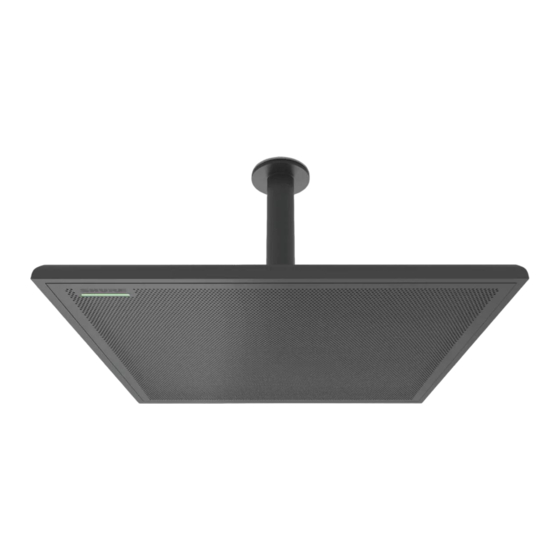

Das Microflex Advance™-Deckenarray ist ein erstklassiges vernetztes Mikrofonarray für A/V-Konferenzumgebun-
gen wie Sitzungssäle, kleine Besprechungsräume und Mehrzweckräume. Die revolutionäre Technik der Shure
DSP-Suite umfasst eine steuerbare Erfassung™ mit 8 eng gebündelten Abnahme-Lobes, die Teilnehmeraudio von
oben erfassen. Die Steuerung des Mikrofons erfolgt mit der Shure Designer-Software oder einer browserbasierten
Webanwendung. Das Mikrofon lässt sich nahtlos mit dem Dante™ Digital-Audionetzwerk und vorgegebenen Steu-
ergeräten von Drittanbietern, darunter Crestron und AMX, integrieren, um ein A/V-Konferenzerlebnis in hoher Qua-
lität zu bieten, das Integratoren, Berater und Veranstaltungsteilnehmer gleichermaßen anspricht.
