EOS Bi-O-Mat W Montage- Und Gebrauchsanweisungen Seite 2

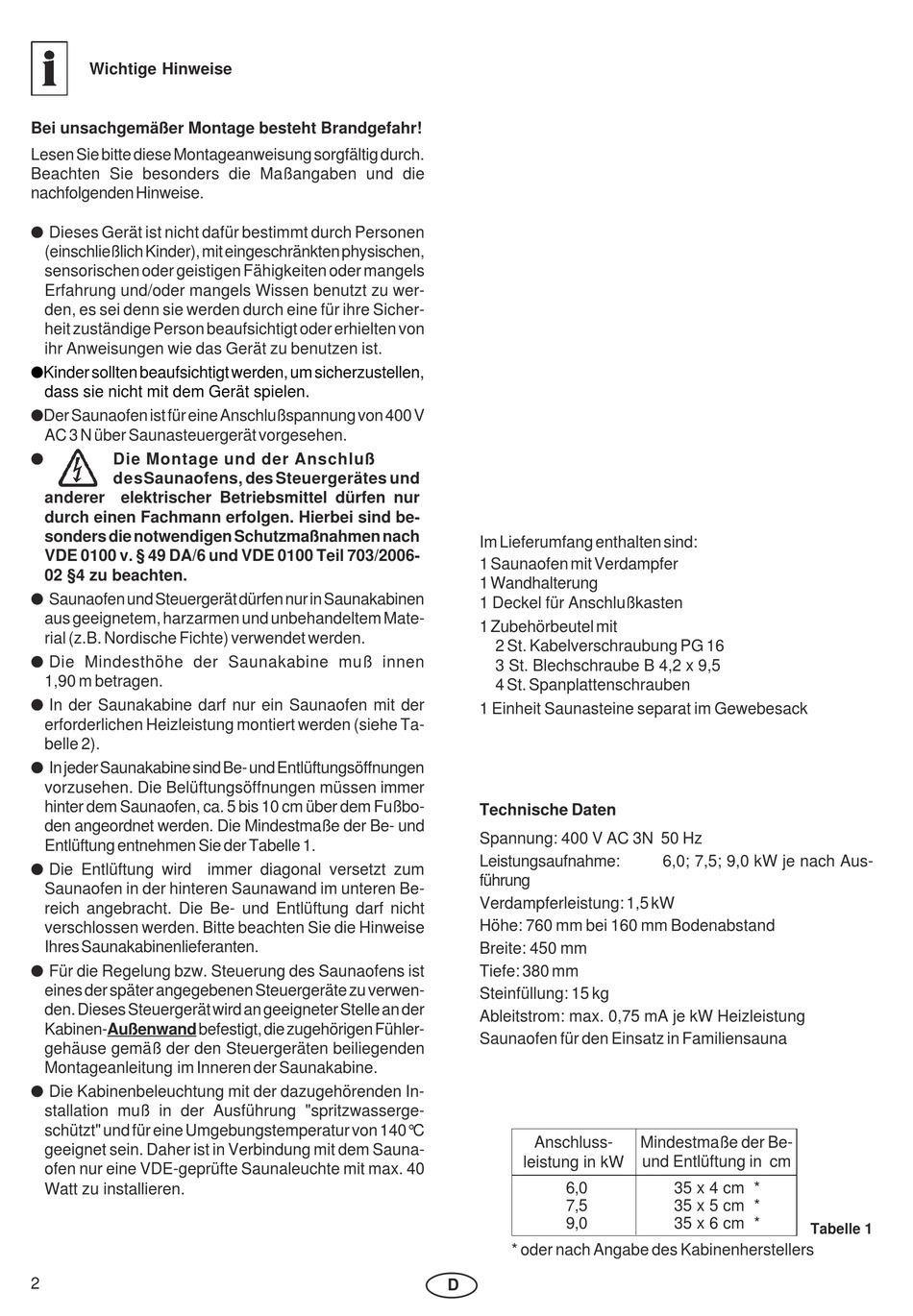

Wichtige Hinweise
Bei unsachgemäßer Montage besteht Brandgefahr!
Lesen Sie bitte diese Montageanweisung sorgfältig durch.
Beachten Sie besonders die Maßangaben und die
nachfolgenden Hinweise.
l Dieses Gerät ist nicht dafür bestimmt durch Personen
(einschließlich Kinder), mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu wer-
den, es sei denn sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt oder erhielten von
ihr Anweisungen wie das Gerät zu benutzen ist.
lKinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
lDer Saunaofen ist für eine Anschlußspannung von 400 V
AC 3 N über Saunasteuergerät vorgesehen.
l
Die Montage und der Anschluß
desSaunaofens, des Steuergerätes und
anderer elektrischer Betriebsmittel dürfen nur
durch einen Fachmann erfolgen. Hierbei sind be-
sonders die notwendigen Schutzmaßnahmen nach
VDE 0100 v. § 49 DA/6 und VDE 0100 Teil 703/2006-
02 §4 zu beachten.
l Saunaofen und Steuergerät dürfen nur in Saunakabinen
aus geeignetem, harzarmen und unbehandeltem Mate-
rial (z.B. Nordische Fichte) verwendet werden.
l Die Mindesthöhe der Saunakabine muß innen
1,90 m betragen.
l In der Saunakabine darf nur ein Saunaofen mit der
erforderlichen Heizleistung montiert werden (siehe Ta-
belle 2).
l In jeder Saunakabine sind Be- und Entlüftungsöffnungen
vorzusehen. Die Belüftungsöffnungen müssen immer
hinter dem Saunaofen, ca. 5 bis 10 cm über dem Fußbo-
den angeordnet werden. Die Mindestmaße der Be- und
Entlüftung entnehmen Sie der Tabelle 1.
l Die Entlüftung wird immer diagonal versetzt zum
Saunaofen in der hinteren Saunawand im unteren Be-
reich angebracht. Die Be- und Entlüftung darf nicht
verschlossen werden. Bitte beachten Sie die Hinweise
Ihres Saunakabinenlieferanten.
l Für die Regelung bzw. Steuerung des Saunaofens ist
eines der später angegebenen Steuergeräte zu verwen-
den. Dieses Steuergerät wird an geeigneter Stelle an der
Kabinen-Außenwand befestigt, die zugehörigen Fühler-
gehäuse gemäß der den Steuergeräten beiliegenden
Montageanleitung im Inneren der Saunakabine.
l Die Kabinenbeleuchtung mit der dazugehörenden In-
stallation muß in der Ausführung "spritzwasserge-
schützt" und für eine Umgebungstemperatur von 140°C
geeignet sein. Daher ist in Verbindung mit dem Sauna-
ofen nur eine VDE-geprüfte Saunaleuchte mit max. 40
Watt zu installieren.
2
Im Lieferumfang enthalten sind:
1 Saunaofen mit Verdampfer
1 Wandhalterung
1 Deckel für Anschlußkasten
1 Zubehörbeutel mit
2 St. Kabelverschraubung PG 16
3 St. Blechschraube B 4,2 x 9,5
4 St. Spanplattenschrauben
1 Einheit Saunasteine separat im Gewebesack
Technische Daten
Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme:
führung
Verdampferleistung: 1,5 kW
Höhe: 760 mm bei 160 mm Bodenabstand
Breite: 450 mm
Tiefe: 380 mm
Steinfüllung: 15 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna
Anschluss-
leistung in kW
6,0
7,5
9,0
* oder nach Angabe des Kabinenherstellers
D
6,0; 7,5; 9,0 kW je nach Aus-
Mindestmaße der Be-
und Entlüftung in cm
35 x 4 cm *
35 x 5 cm *
35 x 6 cm *
Tabelle 1
