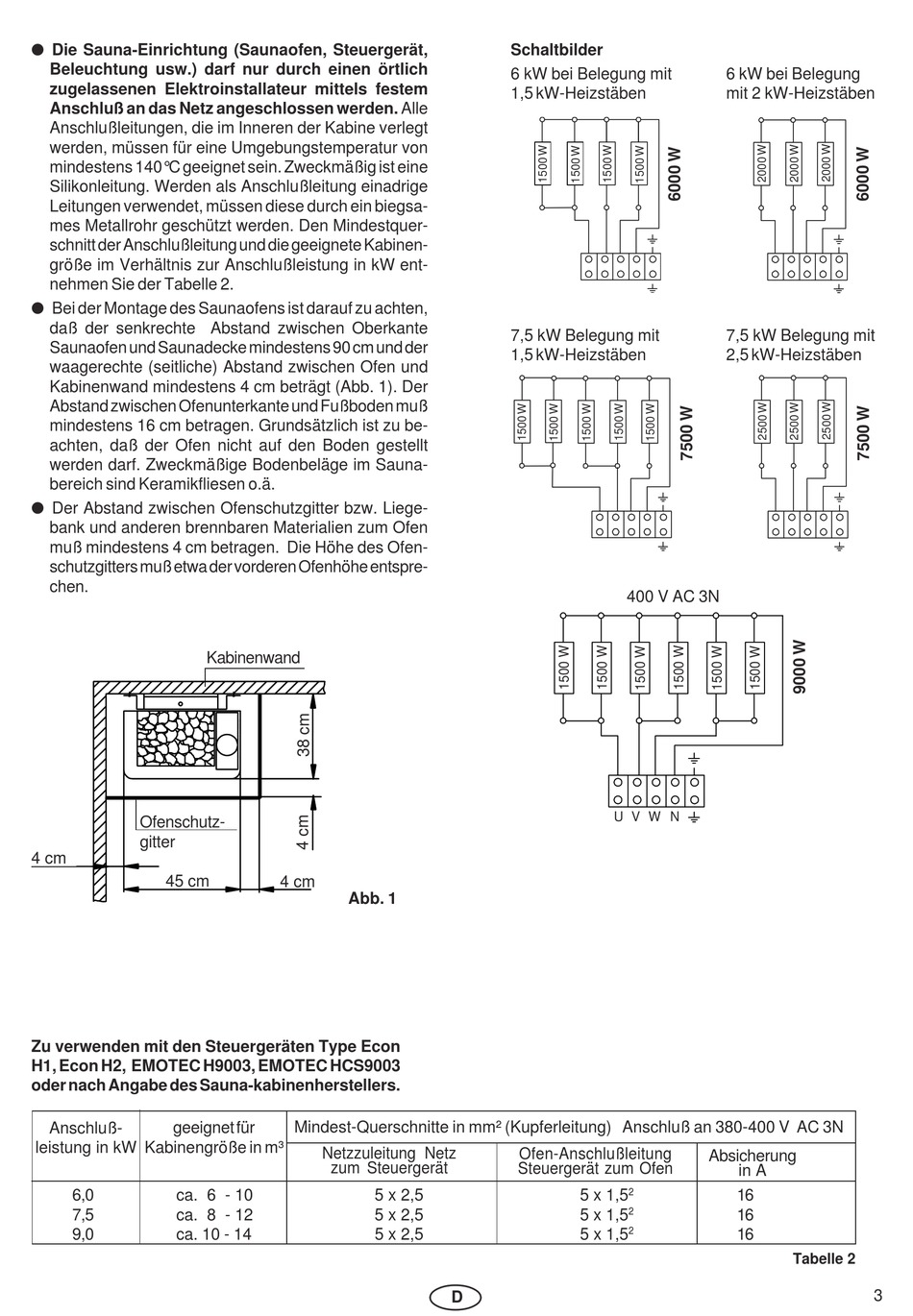

EOS Bi-O-Mat W Montage- Und Gebrauchsanweisungen Seite 3

l Die Sauna-Einrichtung (Saunaofen, Steuergerät,
Beleuchtung usw.) darf nur durch einen örtlich
zugelassenen Elektroinstallateur mittels festem
Anschluß an das Netz angeschlossen werden. Alle
Anschlußleitungen, die im Inneren der Kabine verlegt
werden, müssen für eine Umgebungstemperatur von
mindestens 140°C geeignet sein. Zweckmäßig ist eine
Silikonleitung. Werden als Anschlußleitung einadrige
Leitungen verwendet, müssen diese durch ein biegsa-
mes Metallrohr geschützt werden. Den Mindestquer-
schnitt der Anschlußleitung und die geeignete Kabinen-
größe im Verhältnis zur Anschlußleistung in kW ent-
nehmen Sie der Tabelle 2.
l Bei der Montage des Saunaofens ist darauf zu achten,
daß der senkrechte Abstand zwischen Oberkante
Saunaofen und Saunadecke mindestens 90 cm und der
waagerechte (seitliche) Abstand zwischen Ofen und
Kabinenwand mindestens 4 cm beträgt (Abb. 1). Der
Abstand zwischen Ofenunterkante und Fußboden muß
mindestens 16 cm betragen. Grundsätzlich ist zu be-
achten, daß der Ofen nicht auf den Boden gestellt
werden darf. Zweckmäßige Bodenbeläge im Sauna-
bereich sind Keramikfliesen o.ä.
l Der Abstand zwischen Ofenschutzgitter bzw. Liege-
bank und anderen brennbaren Materialien zum Ofen
muß mindestens 4 cm betragen. Die Höhe des Ofen-
schutzgitters muß etwa der vorderen Ofenhöhe entspre-
chen.
Ofenschutz-
gitter
4 cm
45 cm
Zu verwenden mit den Steuergeräten Type Econ
H1, Econ H2, EMOTEC H9003, EMOTEC HCS9003
oder nach Angabe des Sauna-kabinenherstellers.
Anschluß- geeignet für
leistung in kW Kabinengröße in m³
6,0 ca. 6 - 10
7,5 ca. 8 - 12
9,0 ca. 10 - 14
Kabinenwand
4 cm
Abb. 1
Mindest-Querschnitte in mm² (Kupferleitung) Anschluß an 380-400 V AC 3N
Netzzuleitung Netz
zum Steuergerät
5 x 2,5
5 x 2,5
5 x 2,5
Schaltbilder
6 kW bei Belegung mit
1,5 kW-Heizstäben
7,5 kW Belegung mit
1,5 kW-Heizstäben
U V W N
Ofen-Anschlußleitung
Steuergerät zum Ofen
5 x 1,5
5 x 1,5
5 x 1,5
D
6 kW bei Belegung
mit 2 kW-Heizstäben
7,5 kW Belegung mit
2,5 kW-Heizstäben
400 V AC 3N
Absicherung
in A
2
16
2
16
2 16
Tabelle 2
3
