Anschließen

6.5 Erdung des Ethernet-Kabels

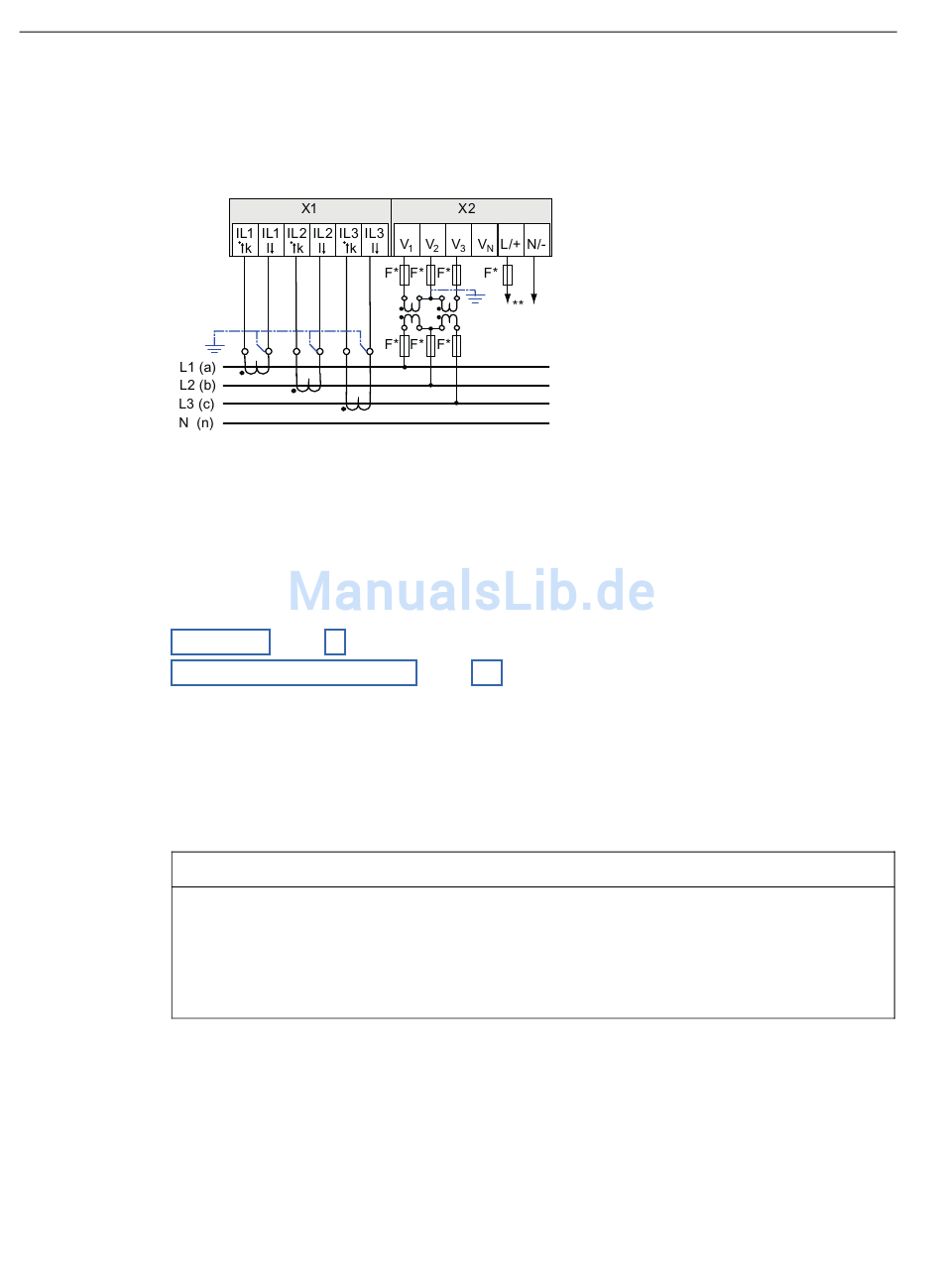

(13) Dreiphasige Messung, vier Leiter, unsymmetrische Belastung, mit Spannungswandler,
mit drei Stromwandlern
Anschlussart 3P3W
*
**
Bild 6-21

Siehe auch

Messgrößen (Seite 26)
Versorgungsspannung anlegen (Seite 102)
6.5 Erdung des Ethernet-Kabels
Für die Datenübertragung nach dem Fast-Ethernet-Standard muss das Ethernet-Kabel
geerdet werden.
ACHTUNG
Überschreitung der Grenzwerte bei nicht ausgeführter Erdung
Die Einhaltung der technischen Grenzwerte bezüglich Störabstrahlung und Störfestigkeit ist
nur bei fachgerecht ausgeführter Erdung gewährleistet. Der Betreiber der Anlage ist für die
Einhaltung der gesetzlich vorgeschriebenen Grenzwerte verantwortlich (CE–Zeichen).
Führen Sie die beidseitige Schirmauflage so aus, wie hier beschrieben.
94
Sicherungen sind bauseits vorzusehen.
Anschluss der Versorgungsspannung
Anschlussart 3P3W, mit Spannungswandler, mit drei Stromwandlern
SENTRON PAC4200
Systemhandbuch, 09/2010, A5E02316180A-03
