Siemens SENTRON PAC4200 Systemhandbuch Seite 84

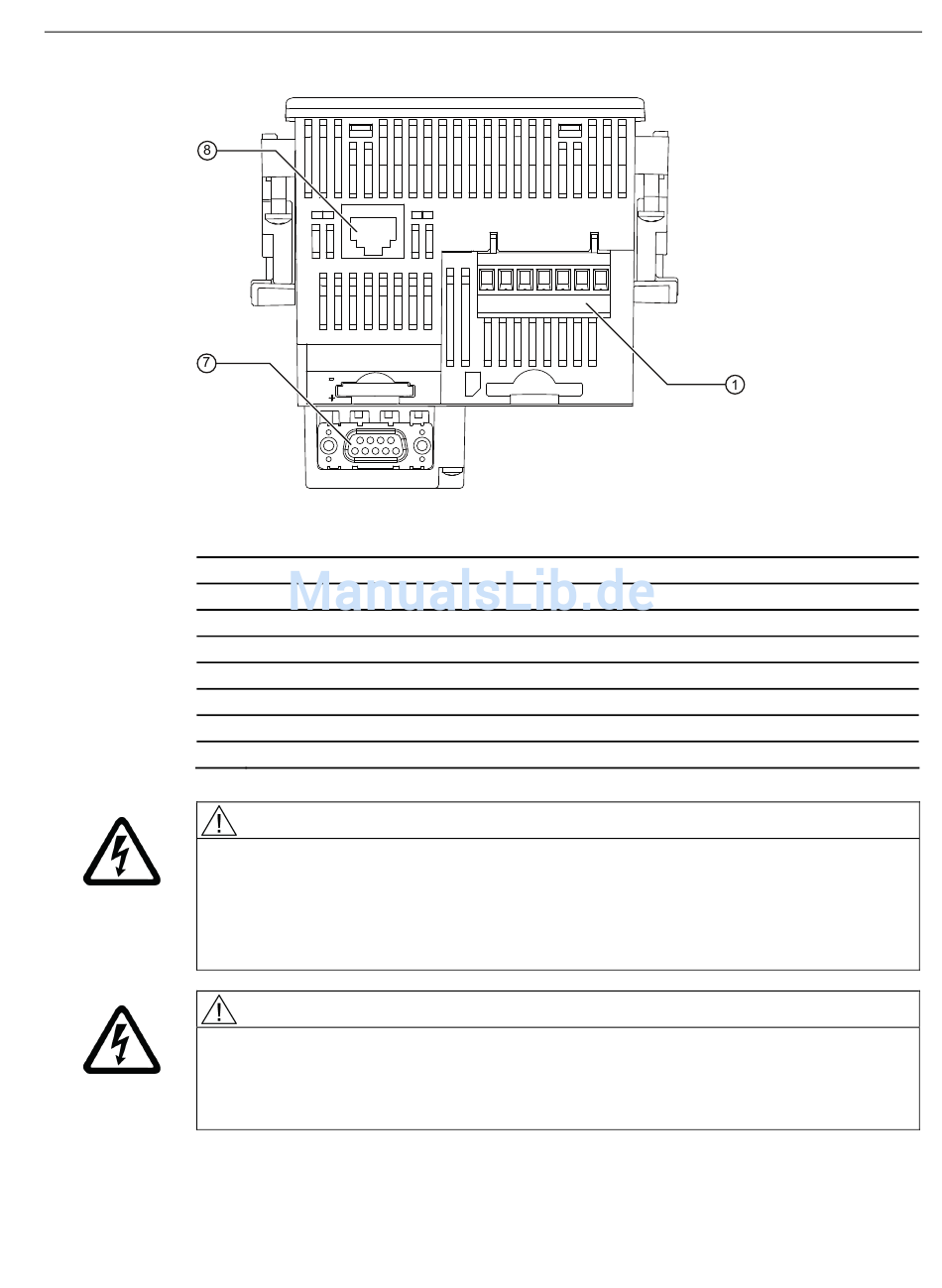

Bild 6-3
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
Gefährliche Spannung
Nichtbeachtung wird Tod, Körperverletzung oder erheblichen Sachschaden zur Folge
haben.
Beachten Sie die Sicherheitshinweise auf dem Gerät sowie die Hinweise in der
Betriebsanleitung und im Handbuch.
Beim Anlegen zu hoher Werte und beim Anschluss der Versorgungsgleichspannung an die
falschen Pole, wird das Gerät zerstört und Personen können zu Schaden kommen.
Achten Sie darauf, dass Sie keine zu hohen Werte anlegen. Beachten Sie beim Anschluss
einer Versorgungsgleichspannung die Polarität.
SENTRON PAC4200
Systemhandbuch, 09/2010, A5E02316180A-03
Anschlussbezeichnungen des Geräts, Ansicht der Oberseite
Digitale Ein- und Ausgänge, Funktionserde
1. Steckplatz für optionales Erweiterungsmodul
2. Steckplatz für optionales Erweiterungsmodul
Versorgungsspannung L/+, N/-
Messeingänge Spannung V
Messeingänge Strom IL1, IL2, IL3
Optionales Erweiterungsmodul, im Lieferumfang nicht enthalten
Ethernet Anschluss, RJ45
GEFAHR
VORSICHT
, V2, V3, VN
1
Anschließen
6.2 Anschlüsse
81
