Beschreibung
3.6 Technische Merkmale der Netzqualität

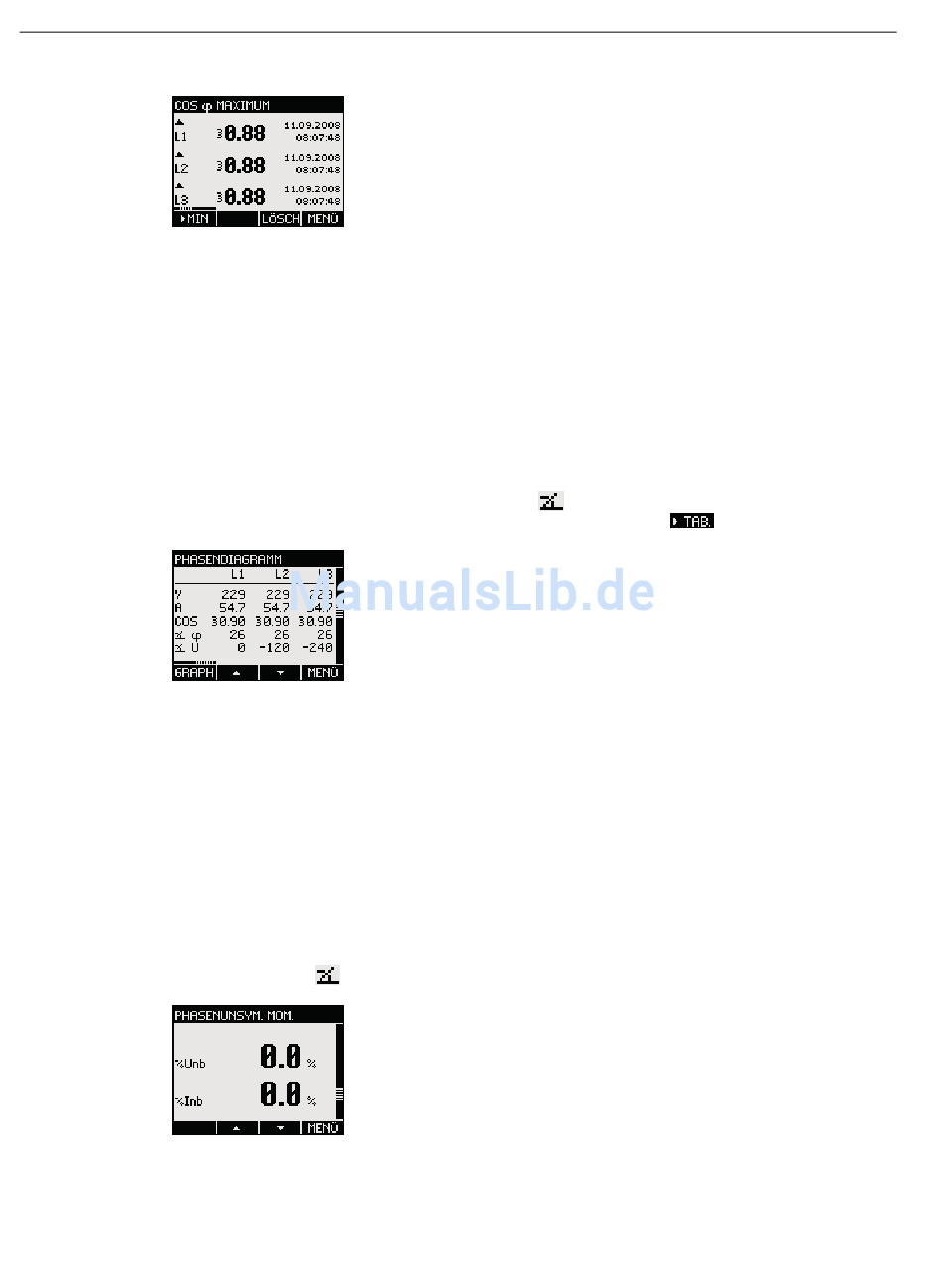

Bild 3-9
Phasenwinkel
Das SENTRON PAC4200 liefert für die Phasenwinkel L1-L1, L1-L2 und L1-L3 die
Momentanwerte, Maxima und Minima, sowie die Zeitstempel der Extremwerte.
Die Werte stehen über die Kommunikationsschnittstellen zur Verfügung.
Das Display stellt den Momentanwert des Phasenwinkels auf mehreren Bildschirmen dar:
● Phasendiagramm,
aufrufbar mit "HAUPTMENÜ" > "PHASENDIAGRAMM"
● Wertetabelle des Phasendiagramms, Zeile "
aufrufbar mit "HAUPTMENÜ" > "PHASENDIAGRAMM" > F1
Bild 3-10
Unsymmetrie
Ein dreiphasiges System wird symmetrisch genannt, wenn die drei Außenleiterspannungen
und Außenleiterströme gleich groß und gegeneinander um 120° phasenverschoben sind.
Das SENTRON PAC4200 berechnet die Unsymmetrie für Spannung und Strom nach der
Norm EN 61000-4-27:2000.
Das Display stellt die Informationen zur Unsymmetrie auf mehreren Bildschirmen dar:
● "PHASENUNSYM.", Unsymmetrie für Strom und Spannung als Prozentwerte
● "PHASENDIAGRAMM", Absolutwerte pro Phase für Strom, Spannung und
Phasenwinkel "
Bild 3-11
44
Maximum des Verschiebungsleistungsfaktors cos φ mit Zeitstempel
Phasendiagramm, Wertetabelle
U"
Unsymmetrie von Spannung und Strom
U"
