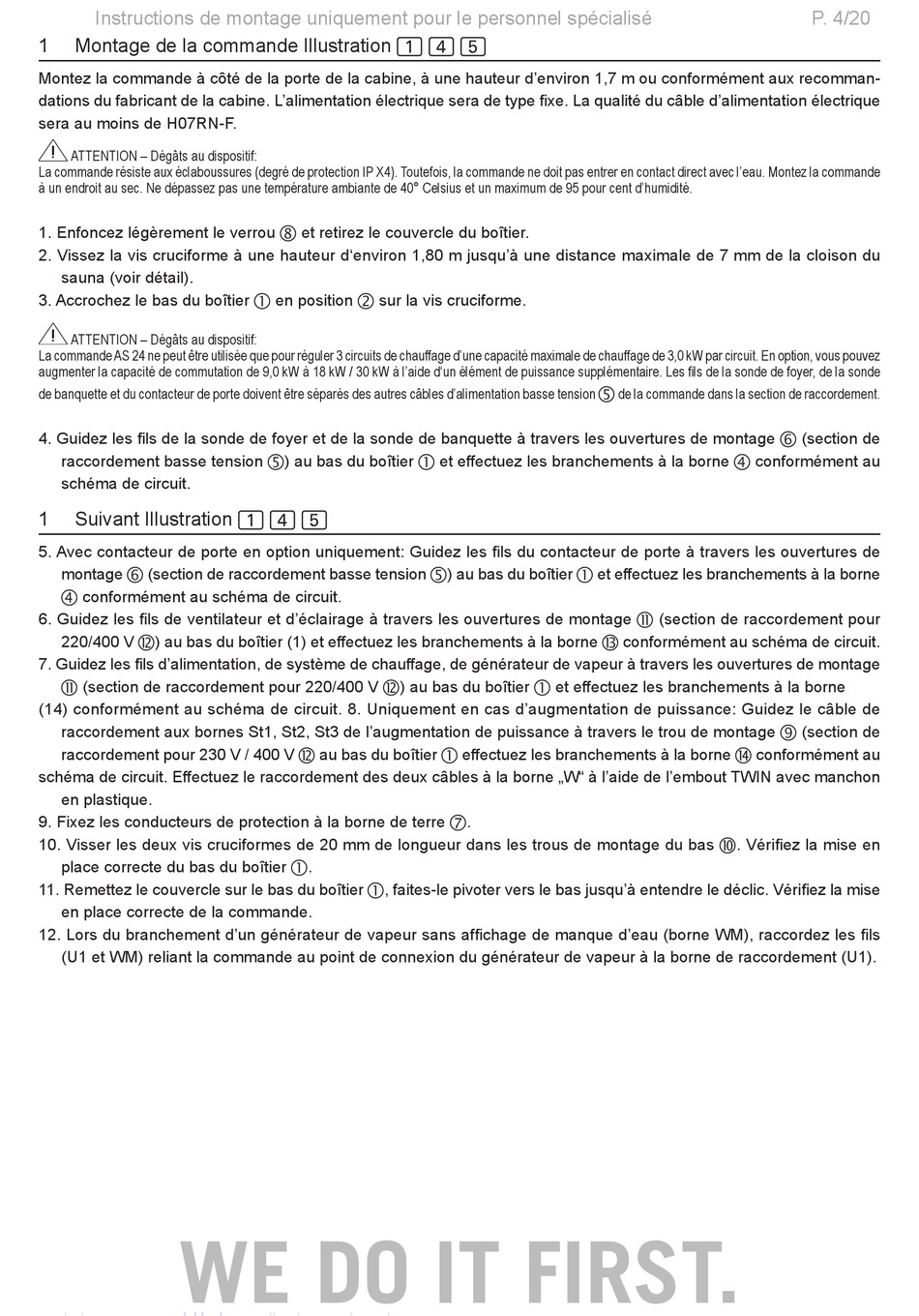

Instructions de montage uniquement pour le personnel spécialisé
1 Montage de la commande Illustration 1 4 5
Montez la commande à côté de la porte de la cabine, à une hauteur d'environ 1,7 m ou conformément aux recomman-
dations du fabricant de la cabine. L'alimentation électrique sera de type fixe. La qualité du câble d'alimentation électrique
sera au moins de H07RN-F.
ATTENTION – Dégâts au dispositif:
La commande résiste aux éclaboussures (degré de protection IP X4). Toutefois, la commande ne doit pas entrer en contact direct avec l'eau. Montez la commande
à un endroit au sec. Ne dépassez pas une température ambiante de 40° Celsius et un maximum de 95 pour cent d'humidité.
1. Enfoncez légèrement le verrou 8 et retirez le couvercle du boîtier.
2. Vissez la vis cruciforme à une hauteur d'environ 1,80 m jusqu'à une distance maximale de 7 mm de la cloison du
sauna (voir détail).
3. Accrochez le bas du boîtier 1 en position 2 sur la vis cruciforme.
ATTENTION – Dégâts au dispositif:
La commande AS 24 ne peut être utilisée que pour réguler 3 circuits de chauffage d'une capacité maximale de chauffage de 3,0 kW par circuit. En option, vous pouvez
augmenter la capacité de commutation de 9,0 kW à 18 kW / 30 kW à l'aide d'un élément de puissance supplémentaire. Les fils de la sonde de foyer, de la sonde
de banquette et du contacteur de porte doivent être séparés des autres câbles d'alimentation basse tension
4. Guidez les fils de la sonde de foyer et de la sonde de banquette à travers les ouvertures de montage 6 (section de
raccordement basse tension 5) au bas du boîtier 1 et effectuez les branchements à la borne 4 conformément au
schéma de circuit.
1 Suivant Illustration 1 4 5
5. Avec contacteur de porte en option uniquement: Guidez les fils du contacteur de porte à travers les ouvertures de
montage 6 (section de raccordement basse tension 5) au bas du boîtier 1 et effectuez les branchements à la borne
4 conformément au schéma de circuit.
6. Guidez les fils de ventilateur et d'éclairage à travers les ouvertures de montage B (section de raccordement pour
220/400 V C) au bas du boîtier (1) et effectuez les branchements à la borne D conformément au schéma de circuit.
7. Guidez les fils d'alimentation, de système de chauffage, de générateur de vapeur à travers les ouvertures de montage
B (section de raccordement pour 220/400 V C) au bas du boîtier 1 et effectuez les branchements à la borne
(14) conformément au schéma de circuit. 8. Uniquement en cas d'augmentation de puissance: Guidez le câble de
raccordement aux bornes St1, St2, St3 de l'augmentation de puissance à travers le trou de montage 9 (section de
raccordement pour 230 V / 400 V C au bas du boîtier 1 effectuez les branchements à la borne E conformément au
schéma de circuit. Effectuez le raccordement des deux câbles à la borne „W" à l'aide de l'embout TWIN avec manchon
en plastique.
9. Fixez les conducteurs de protection à la borne de terre 7.
10. Visser les deux vis cruciformes de 20 mm de longueur dans les trous de montage du bas A. Vérifiez la mise en
place correcte du bas du boîtier 1.
11. Remettez le couvercle sur le bas du boîtier 1, faites-le pivoter vers le bas jusqu'à entendre le déclic. Vérifiez la mise
en place correcte de la commande.
12. Lors du branchement d'un générateur de vapeur sans affichage de manque d'eau (borne WM), raccordez les fils
(U1 et WM) reliant la commande au point de connexion du générateur de vapeur à la borne de raccordement (U1).
