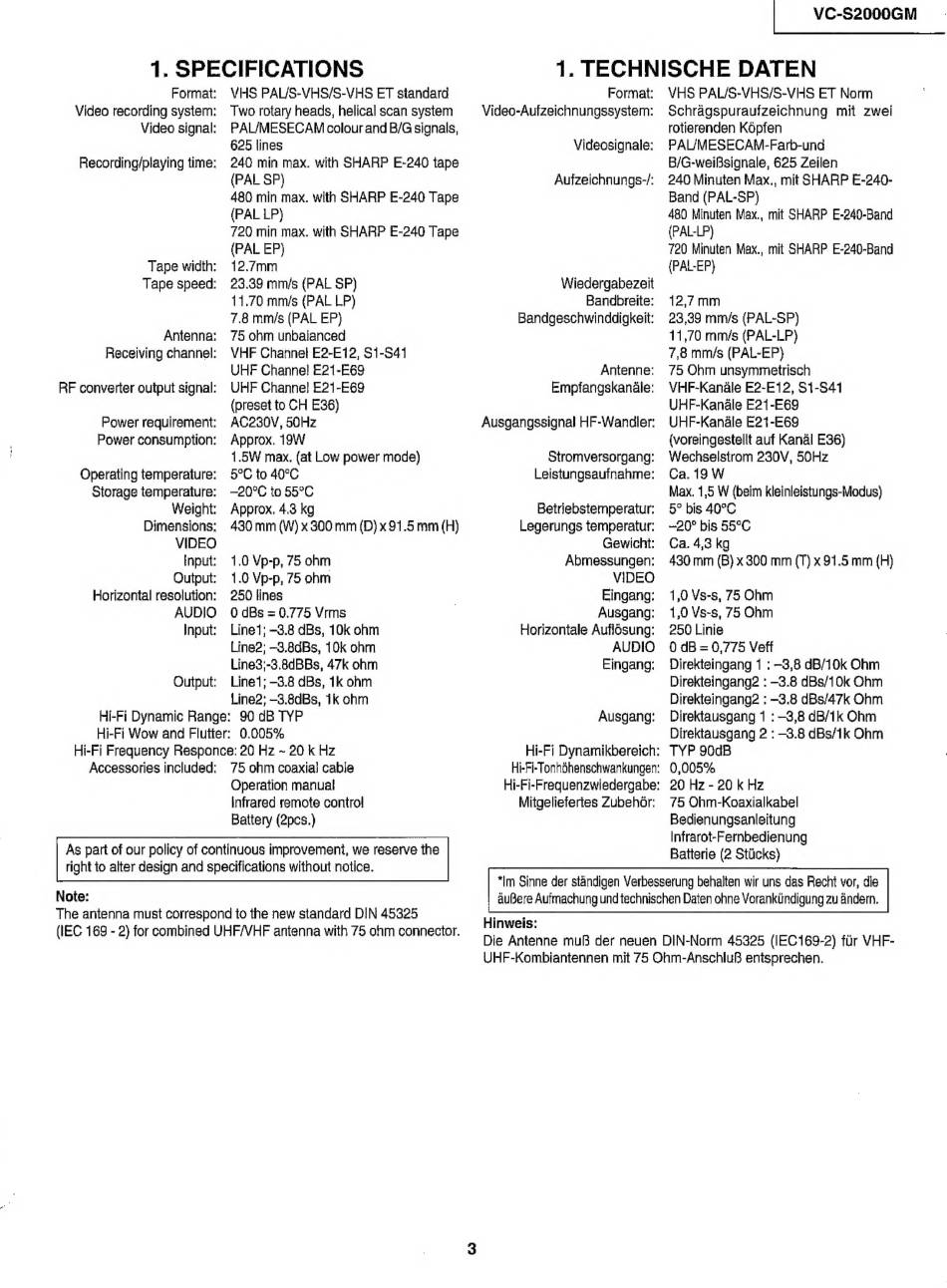

1. SPECIFICATIONS
Format:
Video recording system:
Video signal:
Recording/playing time:
Tape width:
Tape speed:
Antenna:
Receiving channel:
RF converter output signal:
Power requirement:
Power consumption:
Operating temperature:
Storage temperature:
Weight:
Dimensions;
VIDEO
Input:
Output:
Horizontal resolution:
AUDIO
Input:
Output:
VHS PAL/S-VHS/S-VHS ET standard
Two rotary heads, helical scan system
PAL/MESECAM colour and B/G signals,
625 lines
240 min max. with SHARP E-240 tape
(PAL SP}
480 min max. with SHARP E-240 Tape
(PAL LP}
720 min max. with SHARP E-240 Tape
(PAL EP}
12.7mm
23.39 mm/s (PAL SP)
11.70 mm/s (PAL LP)
7.8 mm/s (PAL EP)
75 ohm unbalanced
VHF Channe} E2-E12, $1-S41
UHF Channe! £21-E69
UHF Channel £21-E69
(preset to CH E36)
AC230V, 50Hz
Approx. 19W
1.5W max, (at Low power mode)
5°C to 40°C
—20°C to 55°C
Approx. 4.3 kg
430 mm (W) x 300 mm (D) x 91.5 mm (H)
1.0 Vp-p, 75 ohm
1.0 Vp-p, 75 ohm
250 lines
0 dBs = 0.775 Vrms
Line1; -3.8 dBs, 10k ohm
Line2; -3.8dBs, 10k ohm
Line3;-3.8dBBs, 47k ohm
Line1; -3.8 dBs, 1k ohm
Line2; -3.8dBs, 1k ohm
Hi-Fi Dynamic Range: 90 dB TYP
Hi-Fi Wow and Flutier: 0.005%
Hi-Fi Frequency Responce: 20 Hz ~ 20 k Hz
Accessories included: 75 ohm coaxial cable
Operation manual
infrared remote control
Battery (2pcs.)
As part of our policy of continuous improvement, we reserve the
right to alter design and specifications without notice.
Note:
The antenna must correspond to the new standard DIN 45325
(IEC 169 - 2} for combined UHF/VHF antenna with 75 ohm connector.
| VC-S2000GM
1. TECHNISCHE DATEN
Format:
Video-Aufzeichnungssystem:
Videosignale:
Aufzeichnungs-/:
Wiedergabezeit
Bandbreite:
Bandgeschwinddigkeit:
Antenne:
Empfangskanale:
Ausgangssignal HF-Wandler:
Stromversorgang:
Leistungsaufnahme:
Betriebstemperatur:
Legerungs temperatur:
Gewicht:
Abmessungen:
VIDEO
Eingang:
Ausgang:
Horizontale Auflosung:
AUDIO
Eingang:
Ausgang:
Hi-Fi Dynamikbereich:
Hi-Fi-Tonhdhenschwankungen:
Hi-Fi-Frequenzwiedergabe:
Mitgeliefertes Zubehor:
VHS PAL/S-VHS/S-VHS ET Norm
Schragspurauizeichnung mit zwei
rotierenden Képfen
PAL/MESECAM-Farb-und
B/G-weiBsignale, 625 Zeilen
240 Minuten Max., mit SHARP E-240-
Band (PAL-SP)
480 Minuten Max., mit SHARP E-240-Band
(PAL-LP)
720 Minuten Max., mit SHARP E-240-Band
{PAL-EP}
12,7 mm
23,39 mm/s (PAL-SP)
11,70 mm/s (PAL-LP)
7,8 mm/s (PAL-EP}
75 Ohm unsymmetrisch
VHF-Kanale E2-E12, St-S41
UHF-Kanale E21-E69
UHF-Kanale E21-E69
(voreingestellt auf Kanal E36)
Wechselstrom 230V, 50Hz
Ca. 19 W
Max. 1,5 W (beim kleinleistungs-Modus)
5° bis 40°C
~20° bis 55°C
Ca. 4,3 kg
430 mm (B) x 300 mm (T) x 91.5 mm {H)
1,0 Vs-s, 75 Ohm
1,0 Vs-s, 75 Ohm
250 Linie
0 dB = 0,775 Veff
Direkteingang 1 : -3,8 dB/10k Ohm
Direkteingang2 : -3.8 dBs/10k Ohm
Direkteingang2 : -3.8 dBs/47k Ohm
Direktausgang 1 : -3,8 dB/1k Ohm
Direktausgang 2 : -3.8 dBs/1k Ohm
TYP 90dB
0,005%
20 Hz - 20 k Hz
75 Ohm-Koaxialkabel
Bedienungsanleitung
Infrarot-Fernbedienung
Batterie (2 Sticks)
*lm Sinne der standigen Verbesserung behalten wir uns das Recht vor, die
auBere Aufmachung und technischen Daten ohne Vorankiindigung zu andern.
Hinweis:
Die Antenne muB der neuen DIN-Norm 45325 (IEC169-2) fiir VHF-
UHF-Kombiantennen mit 75 Ohm-AnschluB entsprechen.
