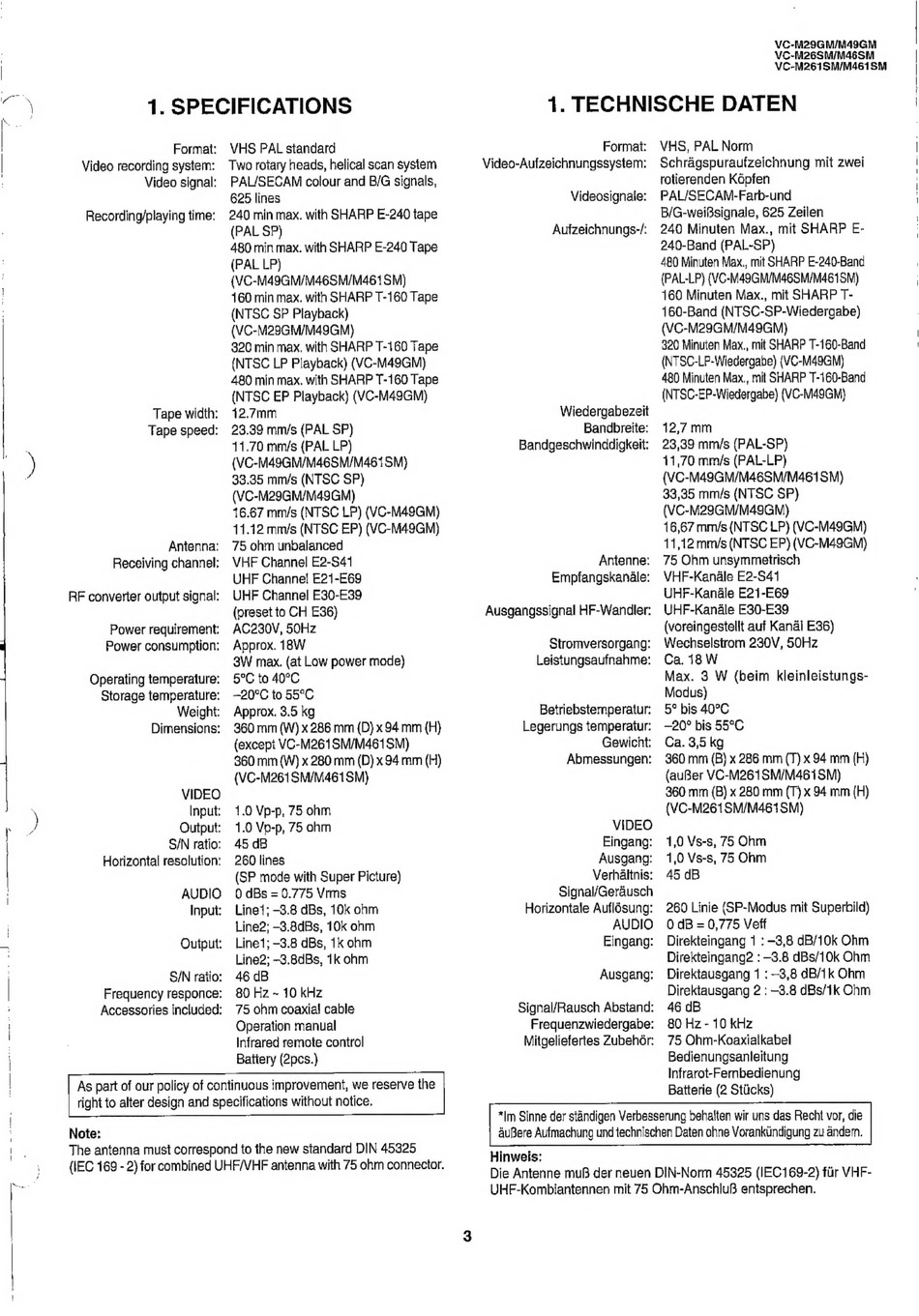

1. SPECIFICATIONS
Format:
Video recording system:
Video signal:
Recording/playing time:
Tape width:
Tape speed:
Antenna:
Receiving channel:
RF converter output signal:
Power requirement:
Power consumption:
Operating temperature:
Storage temperature:
Weight:
Dimensions:
VIDEO
Input:
Output:
S/N ratio:
Horizontal resolution:
AUDIO
Input:
Output:
SIN ratio:
Frequency responce:
Accessories included:
Note:
As part of our policy of continuous improvement, we reserve the
right to alter design and specifications without notice.
VHS PAL standard
Two rotary heads, helical scan system
PAL/SECAM colour and B/G signals,
625 lines
240 min max. with SHARP E-240 tape
(PAL SP)
480 min max. with SHARP E-240 Tape
(PAL LP)
(VC-M49GM/M46SM/M461SM)
160 min max. with SHARP T-160 Tape
(NTSC SP Playback)
(VC-M29GM/M49GM)
320 min max. with SHARP T-160 Tape
(NTSC LP Playback) (VC-M49GM)
480 min max. with SHARP T-160 Tape
(NTSC EP Playback) (VC-M49GM)
12.7mm
23.39 mm/s (PAL SP)
11.70 mm/s (PAL LP)
(VC-M49GM/M46SM/M461SM}
33.35 mm/s (NTSC SP)
(VC-M29GM/M49GM)
16.67 mm/s (NTSC LP) (VC-M49GM)
11.12 mm/s (NTSC EP) (VC-M49GM)
75 ohm unbalanced
VHF Channel E2-S41
UHF Channe! E21-E69
UHF Channel E30-E39
(preset to CH E36)
AC230V, 50Hz
Approx. 18W
3W max. (at Low power mode)
5°C to 40°C
—-20°C to 55°C
Approx. 3.5 kg
360 mm (W) x 286 mm ({D} x 94 mm (H}
(except VC-M261SM/M461SM)
360 mm (W) x 280 mm (D) x 94 mm (H)
(VC-M261SM/M461SM)
1.0 Vp-p, 75 ohm
1.0 Vp-p, 75 ohm
45 dB
260 lines
(SP mode with Super Picture)
0 dBs = 0.775 Vrms
Linei; -3.8 dBs, 10k ohm
Line2; -3.8dBs, 10k ohm
Line1; -3.8 dBs, 1k ohm
Line2; -3.8dBs, 1k ohm
46 dB
80 Hz ~ 10 kHz
75 ohm coaxial cable
Operation manual
Infrared remote control
Batiery (2pcs.}
The antenna must correspond to the new standard DIN 45325
(1EC 169 - 2) for combined UHF/VHF antenna with 75 ohm connector.
VC-M29GNM/M49GM
VC-M26SM/M46SM
VC-M261SM/M4615M
1. TECHNISCHE DATEN
Format:
Video-Aufzeichnungssystem:
Videosignale:
Autzeichnungs-~/:
Wiedergabezeit
Bandbreite:
Bandgeschwinddigkeit:
Antenne:
Empfangskanale:
Ausgangssignal HF-Wandler:
Stromversorgang:
Leistungsaufnahme:
Betriebstemperatur:
Legerungs temperatur:
Gewicht:
Abmessungen:
VIDEO
Eingang:
Ausgang:
Verhaltnis:
Signal/Gerausch
Horizontale Auflésung:
AUDIO
Eingang:
Ausgang:
Signal/Rausch Abstand:
Frequenzwiedergabe:
Mitgeliefertes Zubehdér:
Hinweis:
*Im Sinne der standigen Verbesserung behaften wir uns das Recht vor, die
uBere Aufmachung und technischen Daten chne Voranktindigung zu ander.
VHS, PAL Norm
Schragspuraufzeichnung mit zwei
rotierenden Képfen
PAL/SECAM-Farb-und
B/G-weiBsignale, 625 Zeilen
240 Minuten Max., mit SHARP E-
240-Band (PAL-SP)
480 Minuten Max., mit SHARP E-240-Band
(PAL-LP) (VC-M49GM/M46SM/M461SM)
160 Minuten Max., mit SHARP T-
160-Band (NTSC-SP-Wiedergabe)
(VC-M29GM/M49GM)
320 Minuten Max., mit SHARP T-160-Band
(NTSC-LP-Wiedergabe) {VC-M49GM)
480 Minuten Max., mit SHARP T-160-Band
(NTSC-EP-Wiedergabe) (VC-M49GM}
12,7 mm
23,39 mm/s (PAL-SP)
11,70 mm/s (PAL-LP)
(VC-M49GM/M46SM/M461SM)
33,35 mm/s (NTSC SP)
(VC-M28GM/M49GM)}
16,67 mm/s (NTSC LP) (VC-M49GM)
11,12 mm/s (NTSC EP) (VC-M49GM)
75 Ohm unsymmetrisch
VHF-Kanale E2-S41
UHF-Kanale E21-E69
UHF-Kanale E30-E39
(voreingestellt auf Kanai E36)
Wechselstrom 230V, 50Hz
Ca. 18 W
Max. 3 W (beim kleinleistungs-
Modus)
5° bis 40°C
—20° bis 55°C
Ca. 3,5 kg
360 mm (B} x 286 mm (T) x 94 mm (H)
(auBer VC-M261SM/M461SM)
360 mm (B) x 280 mm (T} x 94 mm (H)
(VC-M261SM/M4615M)
1,0 Vs-s, 75 Ohm
1,0 Vs-s, 75 Ohm
45 dB
260 Linie (SP-Modus mit Superbild)
0 dB = 0,775 Veff
Direkteingang 1 : -3,8 dB/10k Ohm
Direkteingang2 :-3.8 dBs/10k Ohm
Direktausgang 1 : -3,8 dB/1k Ohm
Direktausgang 2 : -3.8 dBs/ik Ohm
46 dB
80 Hz - 10 kHz
75 Ohm-Koaxialkabel
Bedienungsanleitung
Infrarot-Fernbedienung
Batterie (2 Sticks)
Die Antenne mufs der neuen DIN-Norm 45325 (IEC 169-2) fir VHF-
UHF-Kombiantennen mit 75 Ohm-AnschluB entsprechen.
