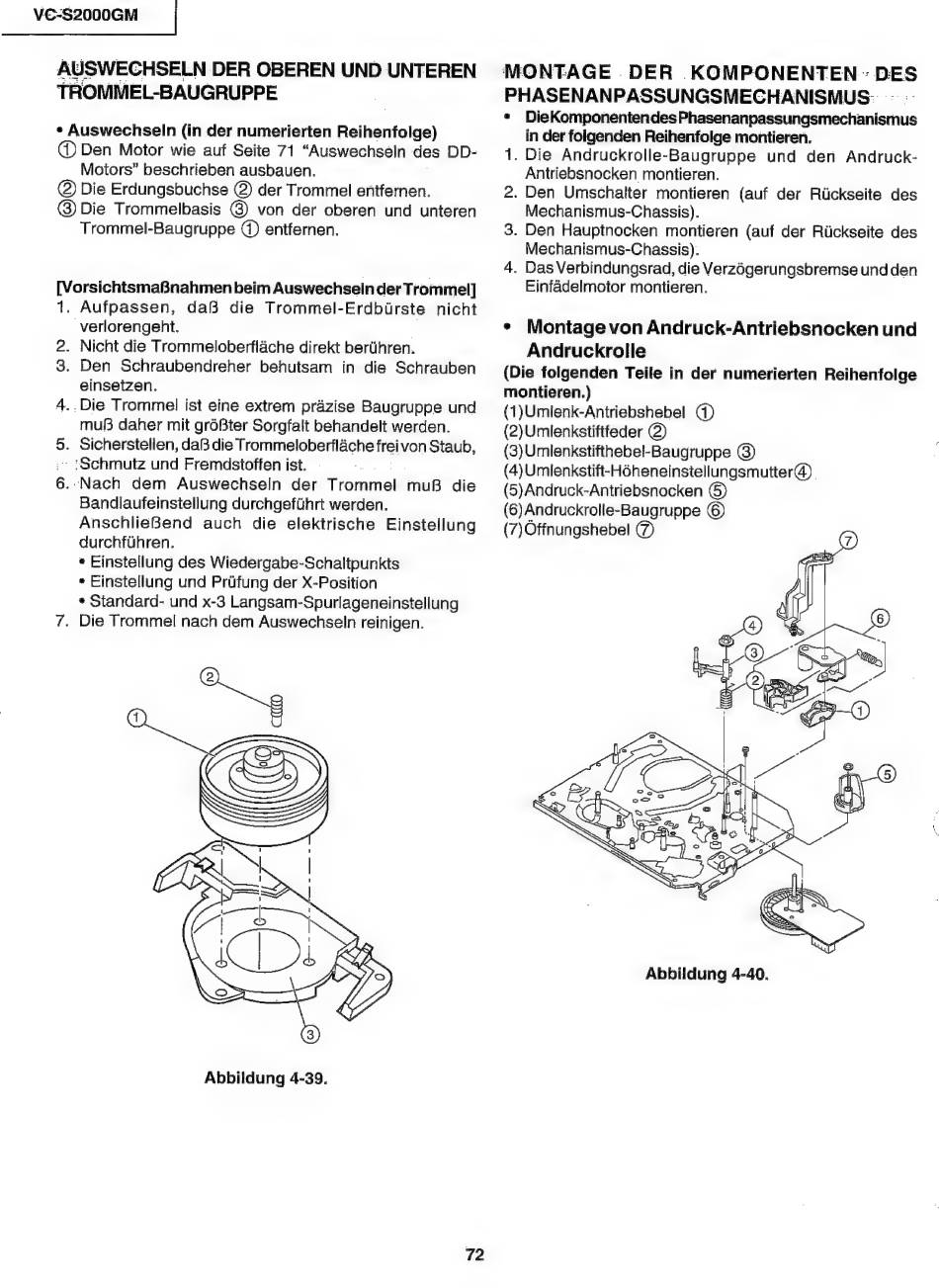

VC-S2000GM |
AUSWECHSELN DER OBEREN UND UNTEREN
TROMMEL-BAUGRUPPE
* Auswechseln (in der numerierten Reihenfolge)
Den Motor wie auf Seite 71 "Auswechseln des DD-
Motors" beschrieben ausbauen.
@) Die Erdungsbuchse @) der Trommel entfernen.
@ Die Trommelbasis @) von der oberen und unteren
Trommel-Baugruppe @) entfernen.
Abbildung 4-39.
72
MONTAGE DER KOMPONENTEN: DES
PHASENANPASSUNGSMECHANISMUS. - |
« DieKomponentendesPhasenanpassungsmechanismus
in der folgenden Reihenfolge montieren.
2. Den Umschalter montieren (auf der Riickseite des
Mechanismus-Chassis).
4. Das Verbindungsrad, die Verzégerungsbremse und den
Einfadelmotor montieren.
¢ Montage von Andruck-Antriebsnocken und
Andruckrolle
(Die folgenden Teile in der numerierten Reihenfolge
montieren.)
(1)Umlenk-Antriebshebel @)
(2)Umlenkstiftfeder @
(3)Umlenkstifthebel-Baugruppe @)
(4)Umlenkstift-Hdheneinstellungsmutter@
(5)Andruck-Antriebsnocken 6)
(6)Andruckrolle-Baugruppe ©
(7) Offnungshebel (7)
Abbildung 4-40.
