IC-KP-R2-V1

Technische Daten

8 Technische Daten
8.1

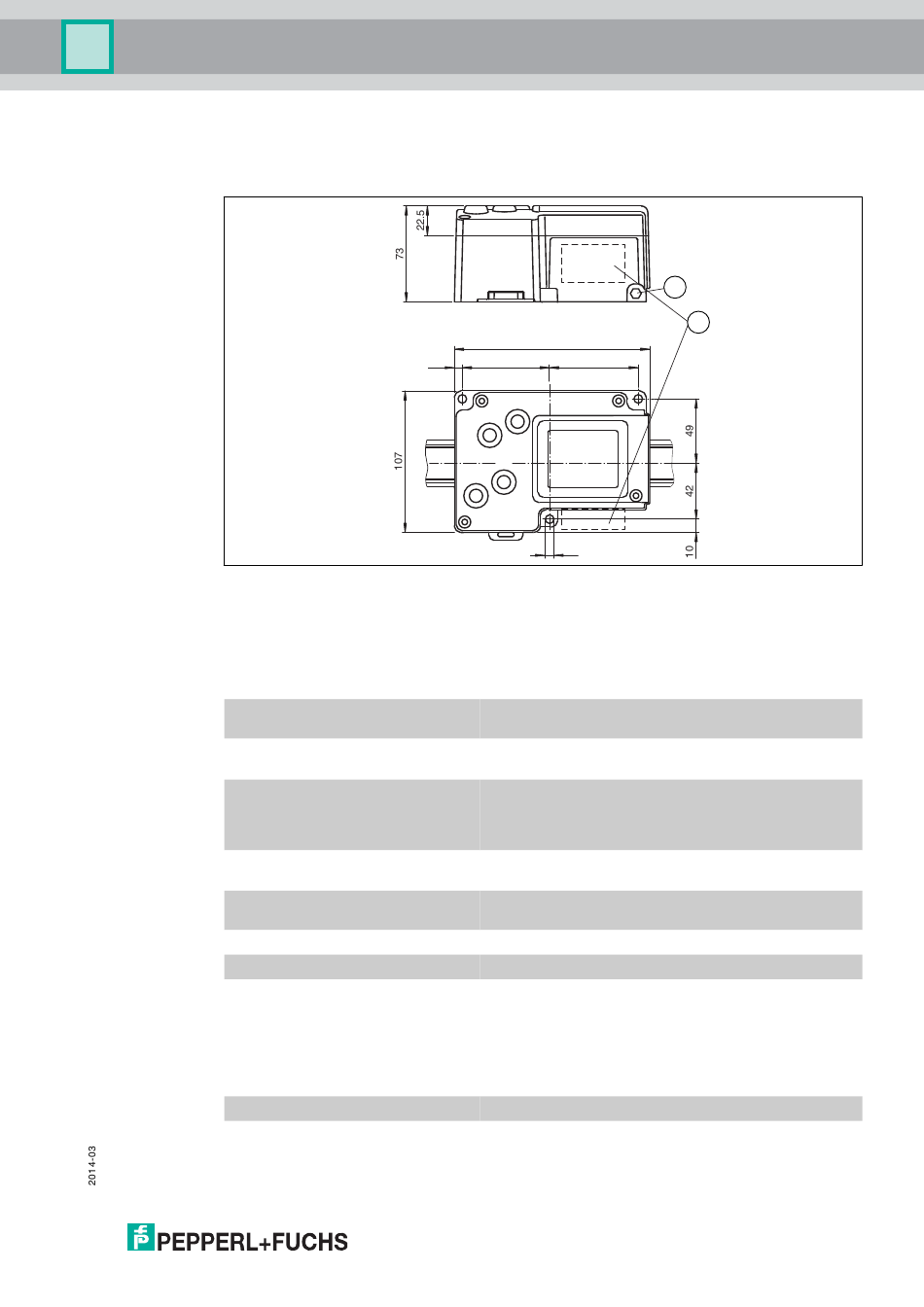

Abmessungen

1 Schutzerde
2 Anschlussfeld
8.2

Allgemeine Daten

Allgemeine Daten
Schreib-/Lesekopfanzahl
Anzeigen/Bedienelemente
LEDs 1, 2, 3, 4
LED PWR/ERR
LED UL
LED TxD
LED RxD
LC-Display
Taster
148
6 66 67
2
1
4
3
6.5
max. 4
alternativ 2 Schreib-/Leseköpfe und 2 Triggersensoren
Zustandsanzeige für Schreib-/Leseköpfe
grün: Befehl an Schreib-/Lesekopf aktiv
gelb: ca. 1 Sekunde lang, wenn Befehl erfolgreich
ausgeführt
grün: Power on
rot: Hardware-Fehler
grün: Interface OK
rot: Störung
grün: Daten werden übertragen
grün: Daten werden empfangen
zweizeiliges Multifunktionsdisplay mit 12 Zeichen pro
Zeile
Konfiguration der Auswerteeinheit und Anzeige der
angeschlossenen Schreib-/Leseköpfe als zusätzliche
Piktogramme
einfache direkte Befehlseingabe und Adressierung
möglich
4 Tasten: ESC, aufwärts, abwärts und Return
1
2
45
