Pepperl+Fuchs IDENTControl IC-KP-R2-V1 Handbuch Seite 16

IC-KP-R2-V1
Installation

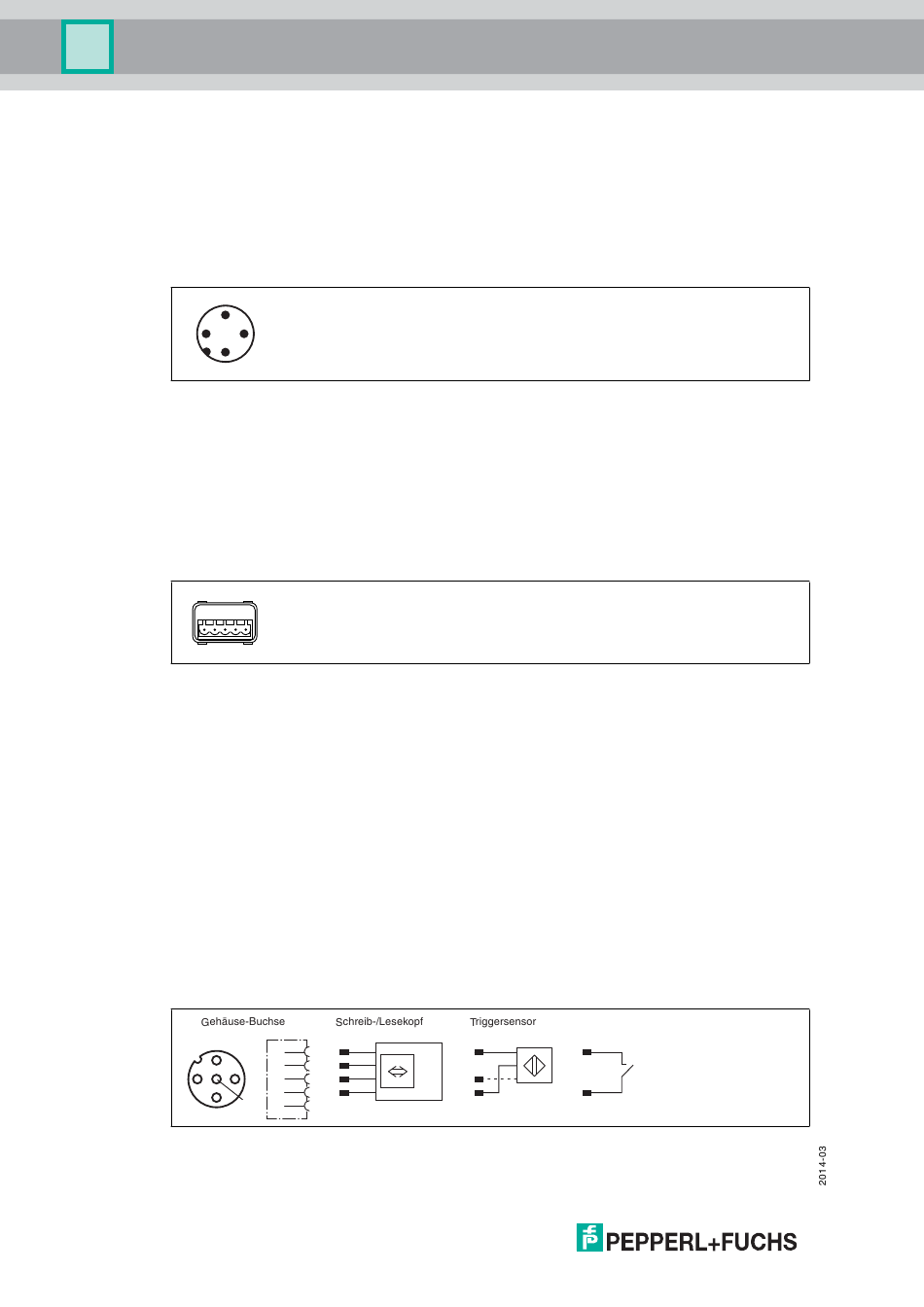

5.4 Geräteanschluss
Durch den elektrischen Anschluss über Steckverbinder ist eine einfache Installation möglich.
5.4.1 Spannungsversorgung
Die Spannungsversorgung schließen Sie an über eine M12-Steckverbindung mit integrierter
Spannungs- und Verpolschutzanzeige (Anzeige grün: richtige Polung, Anzeige rot: falsche
Polung). Dazu befindet sich am Gehäuse ein Stecker mit folgender Pinbelegung:
4
1
2
1 + 24 V
2 NC
3 GND
4 NC
Spannungsversorgung AIDA
Schließen Sie die Spannungsversorgung der IDENTControl über eine AIDA-konforme
Steckverbindung an. Dazu befindet sich am Gehäuse ein Stecker mit folgender Pin-Belegung:
1 2 3 4 5
1 + 24 V
2 GND
3 nicht belegt
4 nicht belegt
5 nicht belegt
Passende Anschlusskabel siehe Kapitel 4.7.2.
5.4.2 Schreib-/Lesekopf und Triggersensoren
Sie können maximal 4 Schreib-/Leseköpfe an die IDENTControl anschließen.
An den Buchsen 3 und 4 können Sie anstatt der Schreib-/Leseköpfe maximal 2
Triggersensoren anschließen. Ein Triggersensor kann jeweils nur einem Schreib-/Lesekopf
zugeordnet werden. Die Triggersensoren müssen plusschaltend sein.
Schließen Sie die Schreib-/Leseköpfe und Triggersensoren über M12-Steckverbindungen mit
Buchsen auf der Gehäuseoberseite an.
2
1
4
Passende Schreib-/Leseköpfe und passende Anschlusskabel siehe Kapitel 4.7.1.
16
3
1 +
2 A
3 -
3
4 B
5
5
Triggerschalter
+
Signal
-
