IC-KP-R2-V1
Installation

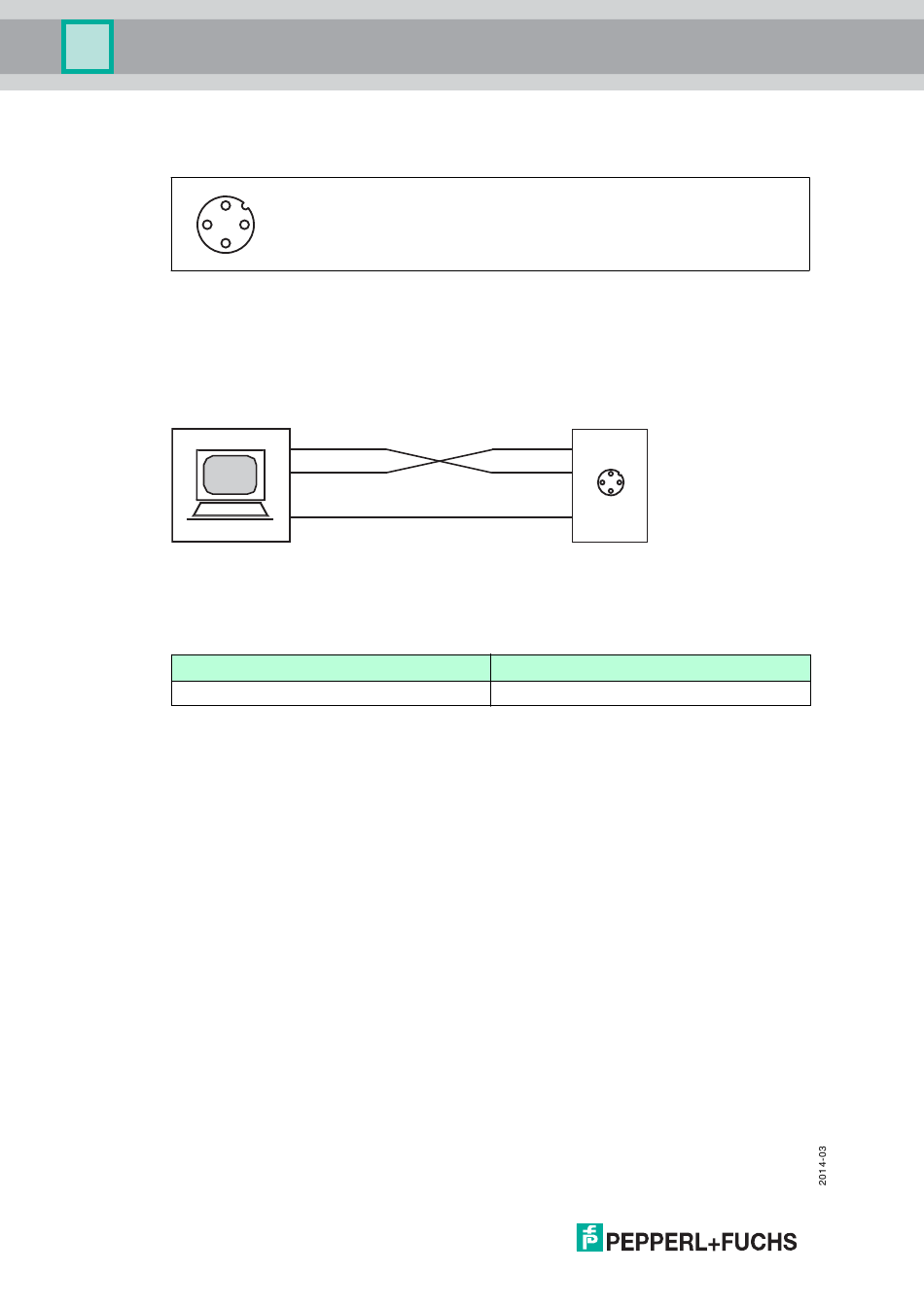

Die Schnittstelle RS 232 schließen Sie über eine 4-polige M12-Buchse an. Den Schirm des
Kabels müssen Sie im Anschlussstecker auf das Steckergewinde auflegen.
1
4
3
Pinbelegung der M12-Buchse für RS 232
1 NC
2 RxD
3 GND
4 TxD
Host-PC
Übertragungsraten, Leitungslängen und Leitungstypen
Die maximale Kabellänge zwischen der Auswerteeinheit und dem übergeordneten Rechner
hängt von der Datenrate und dem Störpegel ab. Wir empfehlen Ihnen als Richtwert:
Standard
RS232
18
2
RxD
TxD
GND
RxD
TxD
1
4 2
3
GND
IC-KP-R2-V1
max. Kabellänge
15 m
