IC-KP-B7-V95
Installation
5.4.5

Anschlusshinweise zum DeviceNet

Netzwerkanschluss

Die Netzwerkanbindung wird über einen DeviceNet-MiniStyle-Stecker realisiert.

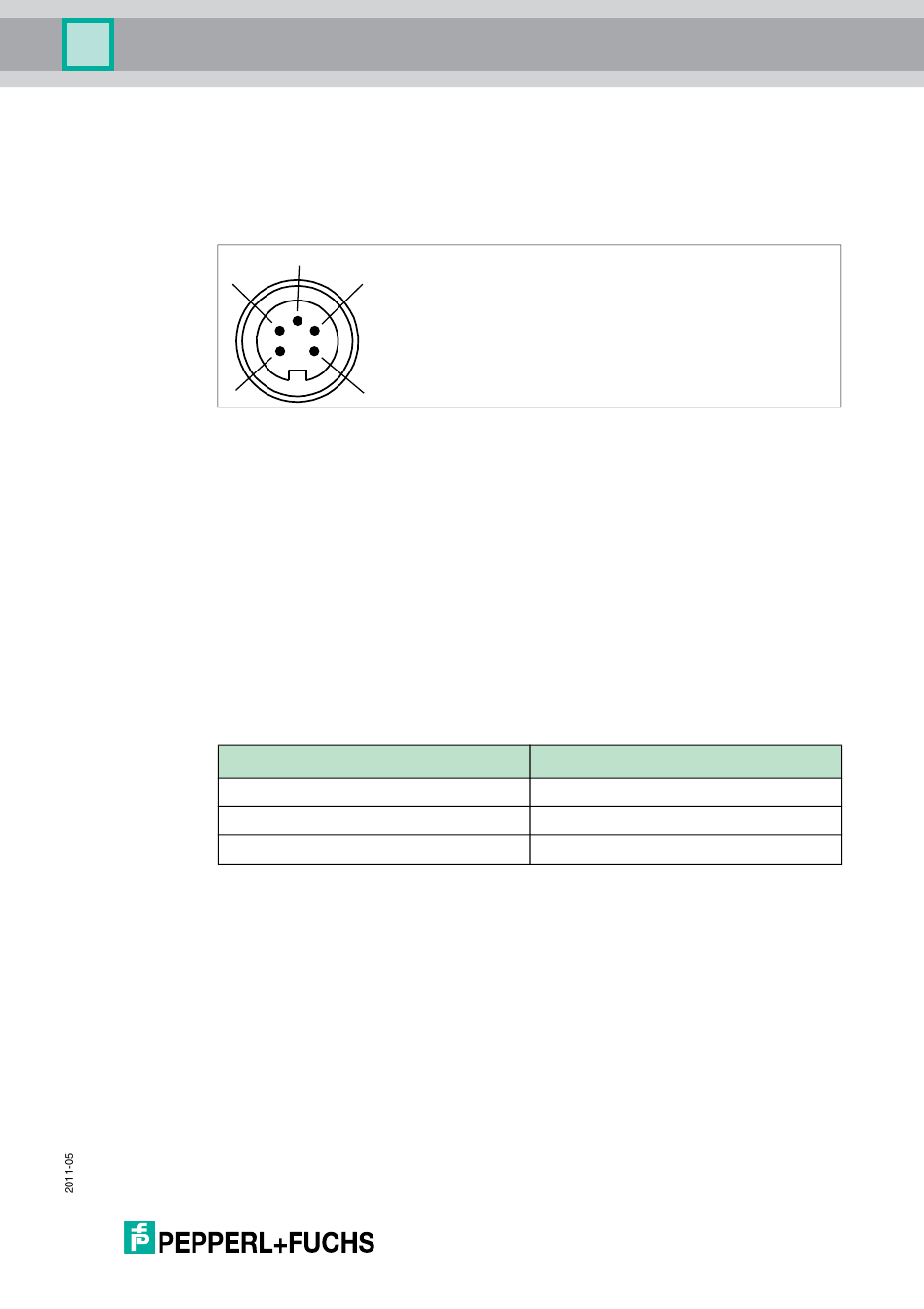

Die Pinbelegung geht aus der untenstehenden Zeichnung hervor.
4
5
1 Erde / blank
2 V+ / RD
3 V- / BK
4 CAN_H / WH
5 CAN_L / BU
Anschlusskabel
Das Gerät darf nur über die "Thick"- und die "Thin"-Verbindungskabel
angeschlossen werden, die in der DeviceNet-Spezifikation beschrieben sind.
Weiterführende Informationen finden Sie in den Abschnitten "Thick cable profile"
und "Thin cable profile" in der DeviceNet-Spezifikation.
Übertragungsraten und Kabellängen
Baudrate
125 kBits/s
250 kBits/s
500 kBits/s
3
2
1
Max. Länge des Übertragungskabels
500 m
250 m
100 m
