случае требуется напряжение 24 вольт для зарядки
обоих аккумуляторов. Проверить, что они имеют
одинаковые характеристики, чтобы избежать
потери равновесия при зарядке.
- Перед тем, как выполнять запуск, провести быструю
зарядку продолжительностью в несколько минут:
это ограничит пусковой ток, потребляя меньше тока
из сети. Необходимо помнить, что перед запуском
транспортного средства следует убедиться, что
батарея хорошо соединена с соответствующими
клеммами (+ и -) и находится в хорошем состоянии
(не сульфатированная и не неисправная).
Категорически запрещается производить запуск
транспортных средств с отсоединенными от
соответствующих клемм батареями; наличие
батареи является очень важным для устранения
возможного сверхнапряжения, которое может
г е н е р и р о в а т ь с я и з - з а н а к о п л е н н о й в
соединительных кабелях энергии на этапе запуска.
- Если не удается произвести запуск, не настаивать,
подождать несколько минут и повторить операцию
быстрой зарядки.
- Запуски всегда выполняются при соединенной
батарее, смотри параграф ЗАПУСК.
_______________( H )_____________

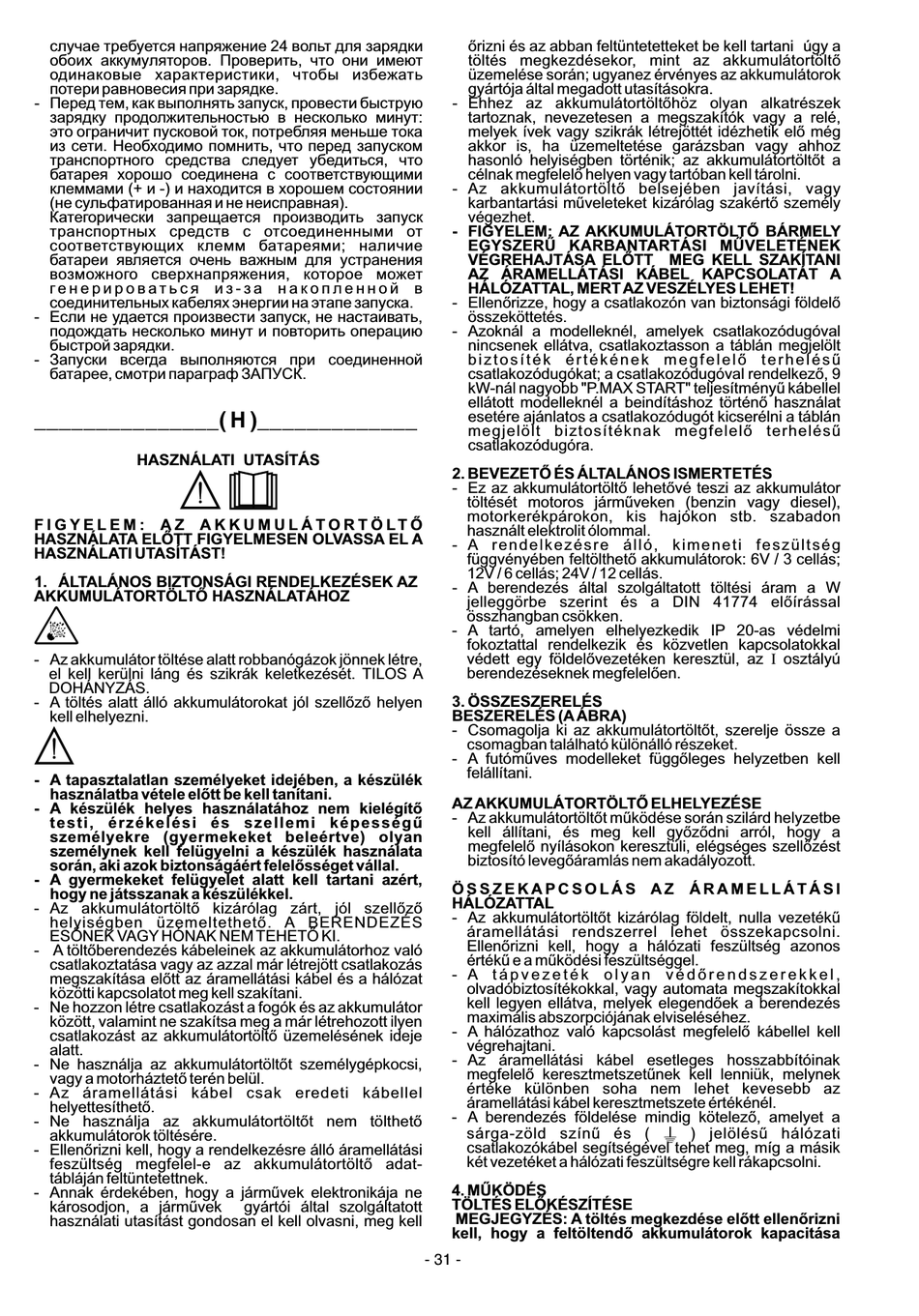

HASZNÁLATI UTASÍTÁS
F I G Y E L E M : A Z A K K U M U L Á T O R T Ö L T Ő
HASZNÁLATA ELŐTT FIGYELMESEN OLVASSA EL A
HASZNÁLATI UTASÍTÁST!
1. ÁLTALÁNOS BIZTONSÁGI RENDELKEZÉSEK AZ
AKKUMULÁTORTÖLTŐ HASZNÁLATÁHOZ
- Az akkumulátor töltése alatt robbanógázok jönnek létre,
el kell kerülni láng és szikrák keletkezését. TILOS A
DOHÁNYZÁS.
- A töltés alatt álló akkumulátorokat jól szellőző helyen
kell elhelyezni.
- A tapasztalatlan személyeket idejében, a készülék
használatba vétele előtt be kell tanítani.
- A készülék helyes használatához nem kielégítő
testi, érzékelési és szellemi képességű
személyekre (gyermekeket beleértve) olyan
személynek kell felügyelni a készülék használata
során, aki azok biztonságáért felelősséget vállal.
- A gyermekeket felügyelet alatt kell tartani azért,
hogy ne játsszanak a készülékkel.
- Az akkumulátortöltő kizárólag zárt, jól szellőző
helyiségben üzemeltethető. A BERENDEZÉS
ESŐNEK VAGY HÓNAK NEM TEHETŐ KI.
- A töltőberendezés kábeleinek az akkumulátorhoz való
csatlakoztatása vagy az azzal már létrejött csatlakozás
megszakítása előtt az áramellátási kábel és a hálózat
közötti kapcsolatot meg kell szakítani.
- Ne hozzon létre csatlakozást a fogók és az akkumulátor
között, valamint ne szakítsa meg a már létrehozott ilyen
csatlakozást az akkumulátortöltő üzemelésének ideje
alatt.
- Ne használja az akkumulátortöltőt személygépkocsi,
vagy a motorháztető terén belül.
- Az áramellátási kábel csak eredeti kábellel
helyettesíthető.
- Ne használja az akkumulátortöltőt nem tölthető
akkumulátorok töltésére.
- Ellenőrizni kell, hogy a rendelkezésre álló áramellátási
feszültség megfelel-e az akkumulátortöltő adat-
tábláján feltüntetettnek.
- Annak érdekében, hogy a járművek elektronikája ne
károsodjon, a járművek
használati utasítást gondosan el kell olvasni, meg kell
gyártói által szolgáltatott
őrizni és az abban feltüntetetteket be kell tartani úgy a
töltés megkezdésekor, mint az akkumulátortöltő
üzemelése során; ugyanez érvényes az akkumulátorok
gyártója által megadott utasításokra.
- Ehhez az akkumulátortöltőhöz olyan alkatrészek
tartoznak, nevezetesen a megszakítók vagy a relé,
melyek ívek vagy szikrák létrejöttét idézhetik elő még
akkor is, ha üzemeltetése garázsban vagy ahhoz
hasonló helyiségben történik; az akkumulátortöltőt a
célnak megfelelő helyen vagy tartóban kell tárolni.
- Az akkumulátortöltő belsejében javítási, vagy
karbantartási műveleteket kizárólag szakértő személy
végezhet.
- FIGYELEM: AZ AKKUMULÁTORTÖLTŐ BÁRMELY
EGYSZERŰ KARBANTARTÁSI MŰVELETÉNEK
VÉGREHAJTÁSA ELŐTT MEG KELL SZAKÍTANI
AZ ÁRAMELLÁTÁSI KÁBEL KAPCSOLATÁT A
HÁLÓZATTAL, MERT AZ VESZÉLYES LEHET!
- Ellenőrizze, hogy a csatlakozón van biztonsági földelő
összeköttetés.
- Azoknál a modelleknél, amelyek csatlakozódugóval
nincsenek ellátva, csatlakoztasson a táblán megjelölt
b i z t o s í t é k é r t é k é n e k m e g f e l e l ő t e r h e l é s ű
csatlakozódugókat; a csatlakozódugóval rendelkező, 9
kW-nál nagyobb "P.MAX START" teljesítményű kábellel
ellátott modelleknél a beindításhoz történő használat
esetére ajánlatos a csatlakozódugót kicserélni a táblán
megjelölt biztosítéknak megfelelő terhelésű
csatlakozódugóra.
2. BEVEZETŐ ÉS ÁLTALÁNOS ISMERTETÉS
- Ez az akkumulátortöltő lehetővé teszi az akkumulátor
töltését motoros járműveken (benzin vagy diesel),
motorkerékpárokon, kis hajókon stb. szabadon
használt elektrolit ólommal.
- A r e n d e l k e z é s r e á l l ó , k i m e n e t i f e s z ü l t s é g
függvényében feltölthető akkumulátorok: 6V / 3 cellás;
12V / 6 cellás; 24V / 12 cellás.
- A berendezés által szolgáltatott töltési áram a W
jelleggörbe szerint és a DIN 41774 előírással
összhangban csökken.
- A tartó, amelyen elhelyezkedik IP 20-as védelmi
fokoztattal rendelkezik és közvetlen kapcsolatokkal
védett egy földelővezetéken keresztül, az I osztályú
berendezéseknek megfelelően.
3. ÖSSZESZERELÉS
BESZERELÉS (A ÁBRA)
- Csomagolja ki az akkumulátortöltőt, szerelje össze a
csomagban található különálló részeket.
- A futóműves modelleket függőleges helyzetben kell
felállítani.
AZ AKKUMULÁTORTÖLTŐ ELHELYEZÉSE
- Az akkumulátortöltőt működése során szilárd helyzetbe
kell állítani, és meg kell győződni arról, hogy a
megfelelő nyílásokon keresztüli, elégséges szellőzést
biztosító levegőáramlás nem akadályozott.
Ö S S Z E K A P C S O L Á S A Z Á R A M E L L Á T Á S I
HÁLÓZATTAL
- Az akkumulátortöltőt kizárólag földelt, nulla vezetékű
áramellátási rendszerrel lehet összekapcsolni.
Ellenőrizni kell, hogy a hálózati feszültség azonos
értékű e a működési feszültséggel.
- A t á p v e z e t é k o l y a n v é d ő r e n d s z e r e k k e l ,
olvadóbiztosítékokkal, vagy automata megszakítokkal
kell legyen ellátva, melyek elegendőek a berendezés
maximális abszorpciójának elviseléséhez.
- A hálózathoz való kapcsolást megfelelő kábellel kell
végrehajtani.
- Az áramellátási kábel esetleges hosszabbítóinak
megfelelő keresztmetszetűnek kell lenniük, melynek
értéke különben soha nem lehet kevesebb az
áramellátási kábel keresztmetszete értékénél.
- A berendezés földelése mindig kötelező, amelyet a
sárga-zöld színű és (
csatlakozókábel segítségével tehet meg, míg a másik
két vezetéket a hálózati feszültségre kell rákapcsolni.
4. MŰKÖDÉS
TÖLTÉS ELŐKÉSZÍTÉSE
MEGJEGYZÉS: A töltés megkezdése előtt ellenőrizni
kell, hogy a feltöltendő akkumulátorok kapacitása
- 31 -
W
) jelölésű hálózati
