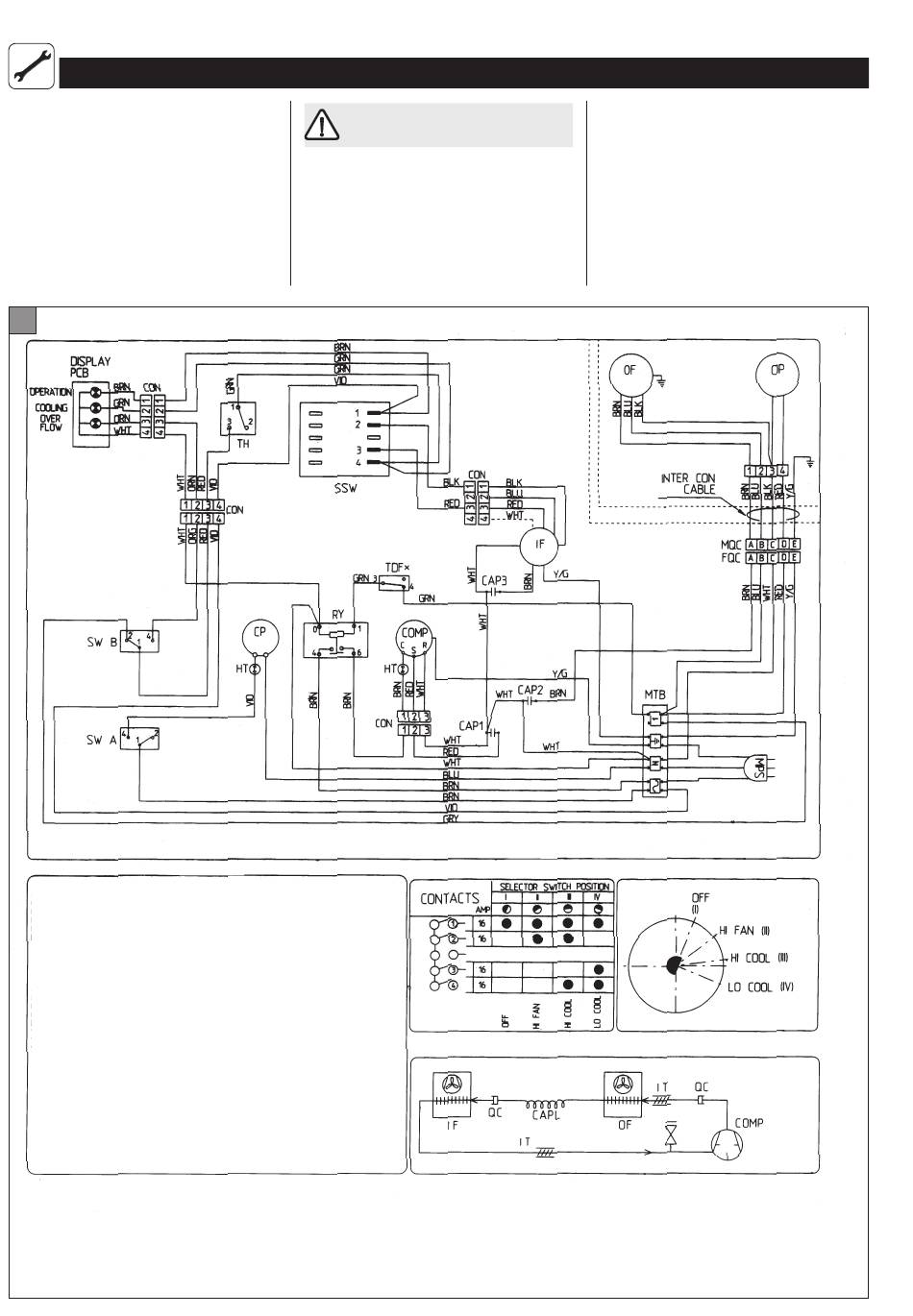

3. Wartung
Wartung
- Sichtkontrolle auf Beschädigungen des
Gerätes und auf korrekte Installation bzw.
Installatonsort durchführen
- Funktionstest durchführen
- Sichtkontrolle der Wanddurchführung
- Filtereinsätze reinigen
K
Legende
CAP1
Anlaufkondensator f. Kompressor
CAP2
Kondensator im Außenteil
CAP3
Kondensator im Innenteil
CAPL
Kapillarrohr
COMP
Kompressor
CON
Verbinder
FQC
Schnellverbinder weiblich
MQC
Schnellverbinder männlich
CP
Kondenswasserpumpe
HT
Sich. Temp Begrenzer
IF
Lüfter im Innenteil
IT
Isolierte Leitung
MPS
Hauptschalter
MTB
Anschlussklemmleiste
OF
Lüfter im Außenteil
OP
Pumpe im Außenteil
RY
Relais
SSW
Wahlschalter
SW A
Wasserstandsschalter
SW B
Wasserstand max. Schalter
TDF
Bereifungsthermostat
TH
Thermostat
6
für den Fachmann
Bei den folgenden Arbeiten vorher
Netzstecker ziehen!
- Lufteinlässe und Wärmeaustauscher
reinigen (Staubsauger)
- Prüfung des elektrischen Anschlusses
- Kondensatablauf prüfen und entleeren
BLK
schwarz
BLU
blau
BRN
braun
GRN
grün
GRY
grau
ORN
orange
RED
rot
wht
weiss
VIO
violett
Y/G
grün/gelb
Außenteil
Innenteil
Wahlschalter
Kältekreislauf
