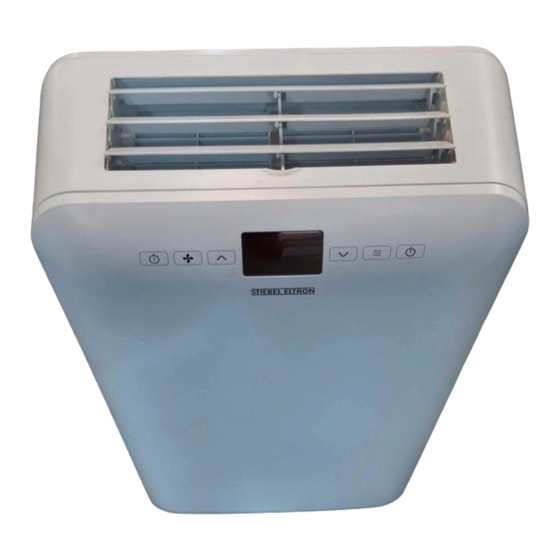

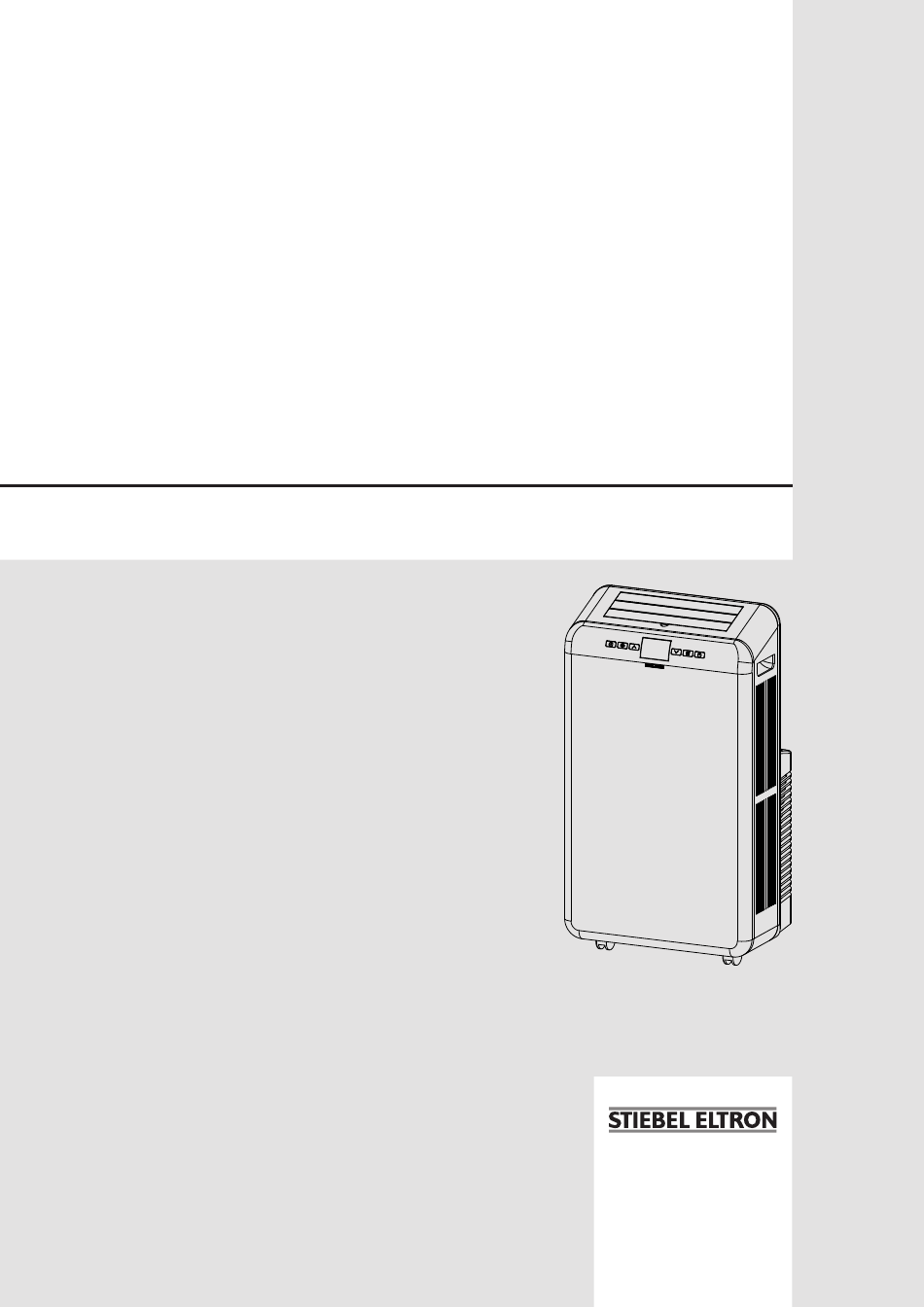

- Seite 1 BEDIENUNG UND INSTALLATION Lokales Raumklimagerät mit Zweischlauch-Technik und Infrarot-Fernbedienung » ACP 35...
-
Seite 2: Inhaltsverzeichnis
INHALT BESONDERE HINWEISE KUNDENDIENST UND GARANTIE BEDIENUNG UMWELT UND RECYCLING Allgemeine Hinweise ����������������������������������������4 Sicherheitshinweise ��������������������������������������������� 4 Andere Markierungen in dieser Dokumentation ���������� 4 Maßeinheiten ����������������������������������������������������� 4 Leistungsdaten nach Norm ������������������������������������ 4 Sicherheit �����������������������������������������������������5 Bestimmungsgemäße Verwendung ������������������������� 5 Allgemeine Sicherheitshinweise ������������������������������ 5 Prüfzeichen �������������������������������������������������������... -
Seite 3: Besondere Hinweise
BESONDERE HINWEISE BESONDERE HINWEISE - Das Gerät ist für den Anschluss an eine handels- übliche Schutzkontaktsteckdose ausgelegt. Der Steckdosen-Stromkreis (Sicherung) muss für die Leistung des Gerätes ausgelegt sein. Das Gerät - Das Gerät kann von Kindern ab 8 Jahren sowie darf nicht an Kabeltrommeln oder Mehrfachste- von Personen mit verringerten physischen, sen- ckern betrieben werden. -
Seite 4: Bedienung
BEDIENUNG Allgemeine Hinweise BEDIENUNG f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. Maßeinheiten Allgemeine Hinweise Hinweis Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich Wenn nicht anders angegeben, sind alle Maße in Milli- an den Gerätebenutzer und den Fachhandwerker. -
Seite 5: Sicherheit
BEDIENUNG Sicherheit Sicherheit Sachschaden Betreiben Sie das Gerät nur komplett installiert und mit Bestimmungsgemäße Verwendung allen Sicherheitseinrichtungen. Das lokale Raumklimagerät besteht aus dem Innenteil und einem Sachschaden oder zwei Luftschläuchen, die durch ein Fenster nach außen ge- Trennen Sie das Gerät bei Gewittern von der Spannungs- führt werden. -
Seite 6: Gebrauchseigenschaften
BEDIENUNG Bedienung Funktionsprinzip „Umluft“ In der Betriebsart „Umluft“ wird die Raumluft durch das Gerät umgewälzt. Grobstaubpartikel und Flusen werden durch die bei- den Filtermatten aufgenommen. Bedienung Hinweis Das Gerät sorgt für einen Eigenschutz des Kältekreislaufs. Zur Vermeidung von Schäden am Verdichter läuft dieser erst nach ca. -
Seite 7: Fernbedienung
BEDIENUNG Bedienung 4.3.1 Bedienfeld der Fernbedienung °C °F AUTO COOL TIMER HIGH 1 Taste „TIMER“ – programmiert eine Ein- oder Ausschaltzeit 2 Taste „FAN“ – stellt die Lüfterstufe ein 3 Taste „UP“ – erhöht die Temperatur 4 Gerätedisplay 5 Taste „DOWN“ – verringert die Temperatur 6 Taste „MODE“... -
Seite 8: Display Der Fernbedienung
BEDIENUNG Bedienung Ein- und Ausschalten 4.3.2 Display der Fernbedienung Hinweis Sofern es im Text nicht ausdrücklich erwähnt wird, gelten die Handlungsanweisungen der folgenden Kapitel für die Bedienung des Gerätes sowohl mit der Fernbedienung als auch mit den Tasten am Gerät. °C °F AUTO... -
Seite 9: Betriebsart „Entfeuchten
BEDIENUNG Reinigung, Pflege und Wartung f Stellen Sie die gewünschte Lüfterstufe durch mehrmaliges 4.10 Programmierung von Ein- oder Ausschaltzeit Drücken der Taste „FAN“ ein. Auf dem Gerätedisplay wird die Falls gewünscht, kann das Gerät über eine Zeitschaltfunktion au- gewählte Lüfterstufe mit den Anzeigen „LOW“, „MEDIUM“ tomatisch ein- oder ausgeschaltet werden: oder „HIGH“... -
Seite 10: Batteriewechsel Der Fernbedienung
BEDIENUNG Reinigung, Pflege und Wartung Entsorgen Sie leere Batterien entsprechend der örtlichen Vor- schriften. Entleeren des Kondensatbehälters Während des Betriebs anfallendes Kondensat wird über den Ver- flüssiger verdunstet und über den Luftschlauch ins Freie trans- portiert. Überschüssiges Kondensat, das nicht verdunstet werden kann, wird im internen Kondensatbehälter gesammelt. Wird der Maximalstand erreicht, erscheint die Alarmmeldung „FL“... -
Seite 11: Problembehebung
BEDIENUNG Problembehebung Problembehebung Diese Störungen können Sie selbst beheben Die nachfolgend beschriebenen Betriebserscheinungen sind keine Rufen Sie den Fachhandwerker Störungen. Wenn Sie eine Störung vermuten WARNUNG Verletzung Versuchen Sie nicht, das Gerät selbst zu reparieren. Vermutete Störung Erklärung Die ausströmende Luft riecht Das Gerät saugt Gerüche z. -
Seite 12: Installation
INSTALLATION Sicherheit INSTALLATION Installation Aufstellbedingungen und Anschluss Sicherheit 9.1.1 Aufstellort Das lokale Raumklimagerät muss so platziert werden, dass das Die Installation, Inbetriebnahme sowie Wartung und Reparatur Gerät ungehindert die Raumluft umwälzen kann. Die Länge der des Gerätes dürfen nur von einem Fachhandwerker durchgeführt Luftschläuche ist maßgebend für die Positionierung des Gerätes werden. - Seite 13 INSTALLATION Installation f Übertragen Sie die Markierung für die Mitte auf den 9.2.1 Zwei-Schlauch-Montage Fensterflügel. Luftschlauchmontage am Gerät f Befestigen Sie die Fensterabdichtung am Klettband. Begin- nen Sie dabei mit der Naht auf der Markierung für die Mitte. Drücken Sie die Fensterabdichtung an Fensterrahmen und Fensterflügel rundherum fest, bis keine Öffnung mehr vor- handen ist.
-
Seite 14: Inbetriebnahme
INSTALLATION Inbetriebnahme 10. Inbetriebnahme f Öffnen Sie den ersten Reißverschluss der Fensterabdichtung auf Höhe der ersten beiden Markierungen und führen Sie einen der beiden Luftschläuche hindurch. Wenn Sie die Luft- 10.1 Erstinbetriebnahme/Wiederinbetriebnahme schläuche übereinander liegend montieren, stellen Sie si- f Prüfen Sie die sachgerechte und sichere cher, dass der Luftschlauch für Fortluft zuoberst positioniert Spannungsversorgung. -
Seite 15: Technische Daten
INSTALLATION Technische Daten 11. Technische Daten 11.1 Maße und Anschlüsse d45 Kondensatablauf g03 Außenluft g04 Fortluft g05 Abluft g23 Sekundärluft Eintritt g24 Sekundärluft Austritt www.stiebel-eltron.com ACP 35 | ... -
Seite 16: Elektroschaltplan
INSTALLATION Technische Daten 11.2 Elektroschaltplan N PE L Leistungsplatine Mikroschalter Kondensatbehälter, Maximalstand Steuerungsplatine Mikroschalter Kondensatpumpe Raumtemperaturfühler Transformator Temperaturfühler Verflüssiger Klemmleiste Spannungsversorgung Elektroheizung (nicht belegt) Stecker 2-pol Verdichterschutz, Temperaturklixon Stecker 4-pol Verdichtermotor Stecker 4-pol Lüftermotor Anlaufkondensator, Verdichter Lüftermotor Anlaufkondensator, Lüfter Kondensatpumpe Anlaufkondensator, Lüfter 16 ... -
Seite 17: Datentabelle
INSTALLATION Technische Daten 11.3 Datentabelle ACP 35 235923 Nennleistung im Kühlbetrieb (P rated Nennleistungsaufnahme im Kühlbetrieb (P Energieeffizienzklasse Nennleistungszahl im Kühlbetrieb (EER 2,65 rated Entfeuchtungsleistung Stromverbrauch pro Stunde (Q kWh/h Leistungsaufnahme im Betriebszustand Temperaturregler aus (P Leistungsaufnahme im Bereitschaftszustand (EN 62301) (P 0,962 Treibhauspotenzial des Kältemittels (GWP) kg CO... -
Seite 18: Kundendienst Und Garantie
