2. Szerelési utasítás
Szerelési utasítás
Elektromos csatlakoztatás
A mobil klímakészülék elektromos
hálózatra való csatlakoztatását egy
szokásos, földelt villásdugó biztosítja.
A készüléket kábeldobos hosszabbítóval,
vagy több készülék csatlakozását lehetővé
tevő osztón keresztül üzemeltetni nem
szabad. Csatlakoztatáskor vegye
figyelembe a készülék adattábláján
található adatokat.

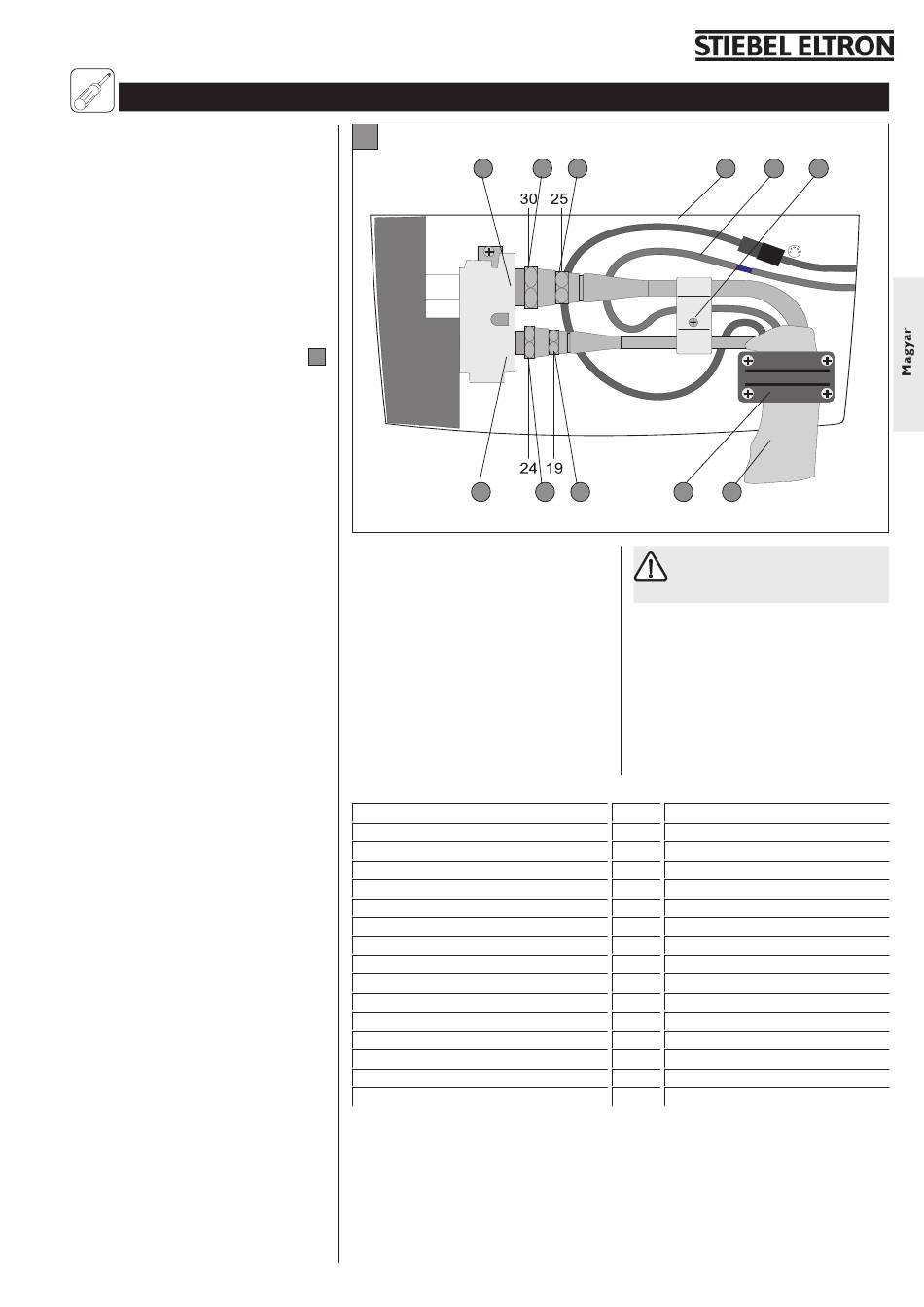

Az összekötő egység leszerelése
Az összekötő egység le- majd
felszerelésekor tartsa be az alábbi
műveleti sorrendet. Az összekötő egység
csak a beltéri egységről szerelhető le!
1 A készülék csatlakozóját húzza ki a
hálózati aljzatból.
2 A fedőlapot csavarozza le, és vegye ki.
3 A hangszigetelő anyagot előre
pattintsa ki, és rögzítse egy
ragasztószalaggal
4 A J-1 elektromos csatlakozót húzza
szét.
5 A kondenzvíz cső csatlakozást szerelje
szét.
6 A J-3 rögzítőt csavarozza ki és vegye
le.
7 A J-6 ellentartásával oldja a J-5
csatlakozást.
8 A J-9 ellentartásával oldja a J-8
csatlakozást.
9 A J-10 rögzítőt csavarozza ki és vegye
le.
10 A J-11 összekötő egység
lecsatlakoztatása kész, de a
továbbiakban ügyelni kell arra, hogy a
csatlakozásokba ne kerülhessen
szennyeződés.
Az összekötő egység felszerelése
1 Illessze a helyére a J-11 összekötő
egységet, és a csatlakozó anyákat
kézzel csavarja a menetes csonkokra.
2 A J-9 ellentartásával húzza meg a J-8
csatlakozást.
3 A J-6 ellentartásával húzza meg a J-5
csatlakozást.
4 Szerelje fel a J-10 rögzítőt.
5 Szerelje fel a J-3 rögzítőt.
6 A J-2 kondenzvíz vezetéket
csatlakoztassa össze.
7 A J-1 elektromos csatlakozókat
nyomja össze.
8 A hangszigetelést pattintsa vissza, és a
fedelet szerelje fel.
9 Csatlakoztassa a készüléket az
elektromos hálózatra, és végezzen
üzempróbát.
a szakember számára
J
7
C
4
A készülék fali átvezetéssel való
használata
Ilyen esetben a falon egy legalább 80 mm
átmérőjű nyílást kell vágni. Az összekötő
egységet a beltéri egységről a leírt módon
le kell szerelni, a kültéri egységet kívül
elhelyezni, az összekötő egységet a
falnyíláson át kívülről a helyiségbe
bevezetni, majd az összekötő egységet a
leírt módon a beltéri egységre ismét
rászerelni. Azután a falnyílást időjárás
állóan le kell zárni (szilikonos vagy egyéb
anyaggal).
Műszaki adatok
Hűtőteljesítmény
Teljesítmény felvétel
Áramfelvétel
Indításiáramerősség
Fázis/Feszültség/Frekvencia
Levegőtérfogatáram(belső/külső)
Szárításiteljesítmény
Hűtőközeg/töltettömege
MéretekMa*Sz*Mé(beltéri/kültériegység) mm
Tömeg (beltéri/kültéri egység)
Beltéri üzemi hőmérséklettartomány
Alsó üzemi hőmérséklethatár
Felső üzemi hőmérséklethatár
Kondenzvíz ürítő belső átmérője
Összekötőegységhossza
Zajszint (belső/külső)
A táblázati névleges teljesítményadatok 27 °C T.K – 19 °C F.K. belső
hőmérsékletértékre vonatkoznak. A tényleges teljesítményadatok az aktuális
hőmérsékletektől függenek.
A táblázatban megadott hőmérséklethatárokon kívüli hőmérsékleteknél az
üzemeltetés lehetséges, de hibás működéshez vezethet!
8
9
5
6
10
Figyelem! Az összekötő egységet a
falon való átvezetéskor mindenféle
szennyeződéstől óvni kell!
kW
2,93
kW
1,19
A
5,6
A
kb. 25
-/V/Hz 1/N/PE / 220-240 / 50
m3/h
460 / 1445
l/h
1,4
- / g
407c / 650
800*470*360/490*440*188
kg
30 / 10
°C
+21...+35
°C
21 T.K. ... 15 F.K.
°C
32 T.K. ... 23 F.K.
mm
9
m
3,0
dB(A)
52-55 / 55,8
1
2
3
11
11
