Inhaltszusammenfassung für STIEBEL ELTRON WMS ACP 24
- Seite 1 InstallatIon Wandmontageset für mobIles KlImagerät » Wms aCP 24...
-
Seite 2: Installation

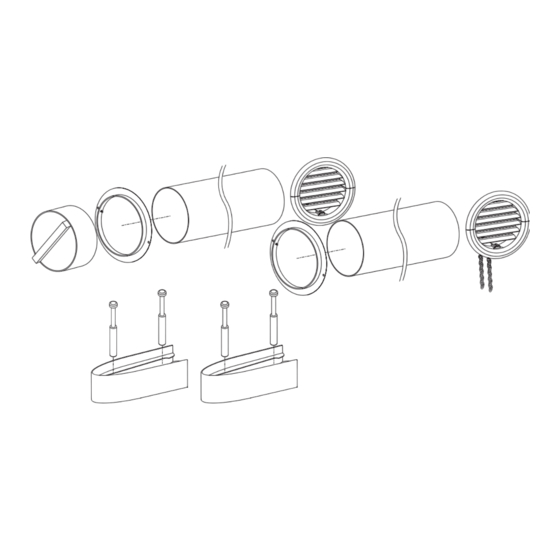

InstallatIon gerätebesChreIbung » Wandmontageset Bohren Sie mit einem 6,0 mm Bohrer die Befestigungslöcher für die Wandschiene durch die Bohrschablone in die Wand. Für den stationären Betrieb » Entfernen Sie die Bohrschablone. Bestellnummer: 227153 » Bohren Sie die beiden Zentrierbohrungen für die Kernbohrungen mit einem geeigneten Bohrer durch die Wand hindurch, so dass Wandmontageset die Mittelpunkte von Außen erkennbar sind. - Seite 3 InstallatIon gerätebesChreIbung » Sofern die Kernlochbohrung zu groß ist und das Rohr ohne Kraft- Montieren Sie die Federverbindung an den Wetterschutzgittern aufwand in der Bohrung beweglich ist, muss der Raum zwischen und hängen die Ketten in die Federn ein. Rohr und Wand dampfdiffussionsdicht abgedichtet werden (z.B. »...
- Seite 4 InstallatIon gerätebesChreIbung » Schneiden Sie die überflüssig Kette mit einem Seitenschneider Einhängen des Gerätes Montage der Wetterschutzgitter » Stecken Sie die Sockelblenden von vorne nach hinten über die Standfüsse, bis diese hörbar einrasten. » Schrauben Sie die Wandschiene an. Montage der Sockelblenden »...
- Seite 5 InstallatIon notIzen www.stiebel-eltron.com Wandmontageset aCP 24 |...
- Seite 6 InstallatIon notIzen | Wandmontageset aCP 24 www.stiebel-eltron.com...
- Seite 7 InstallatIon notIzen www.stiebel-eltron.com Wandmontageset aCP 24 |...
- Seite 8 Verkauf Tel. 0180 3 700705 | Fax 0180 3 702015 | info-center@stiebel-eltron.com Kundendienst STIEBEL ELTRON GmbH & Co. KG Tel. 0180 3 702020 | Fax 0180 3 702025 | kundendienst@stiebel-eltron.com Dr.-Stiebel-Straße | D-37603 Holzminden Ersatzteilverkauf Tel. 0180 3 702030 | Fax 0180 3 702035 | ersatzteile@stiebel-eltron.com Tel.
