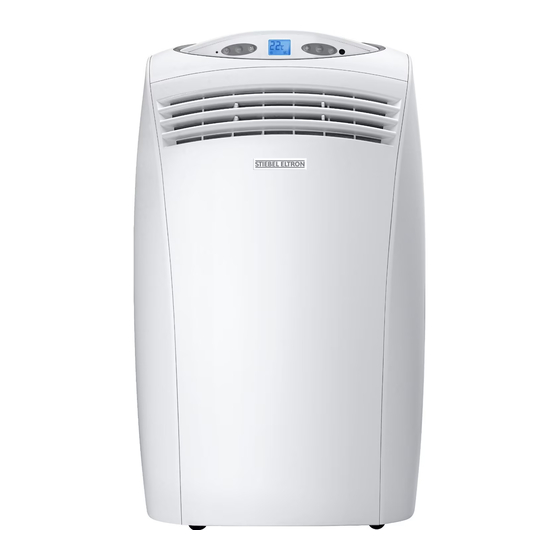

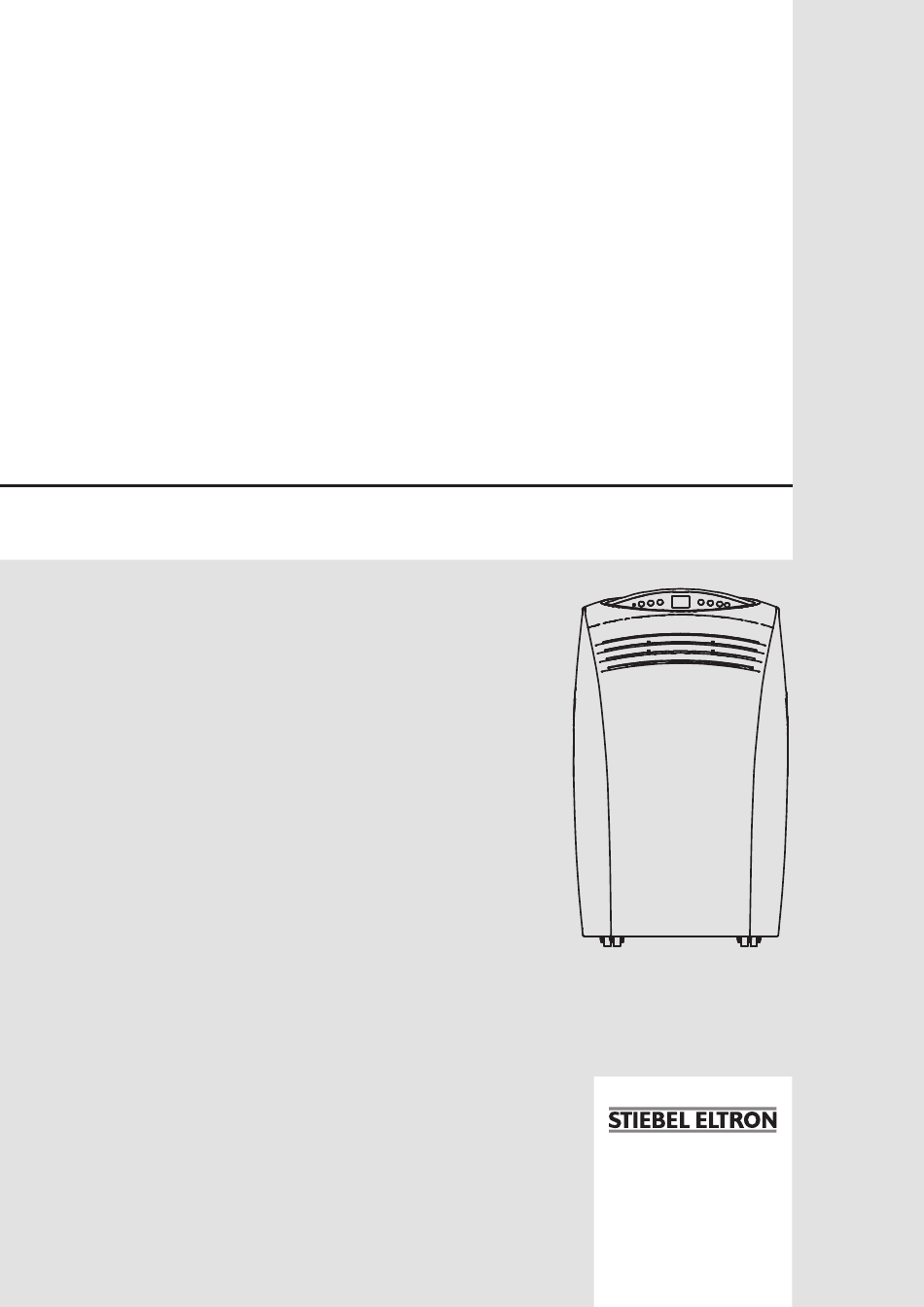

- Seite 1 Bedienung und installation lokales Raumklimagerät » ACP 29 plus...
- Seite 2 Inhalt Besondere Hinweise installation Sicherheit ��������������������������������������������������� 16 Bedienung Allgemeine Sicherheitshinweise ����������������������������� 16 Allgemeine Hinweise ����������������������������������������3 Vorschriften, Normen und Bestimmungen ���������������� 16 Sicherheitshinweise ��������������������������������������������� 3 Gerätebeschreibung ��������������������������������������� 16 Andere Markierungen in dieser Dokumentation ���������� 3 Lieferumfang ���������������������������������������������������� 16 Maßeinheiten ����������������������������������������������������� 4 Zubehör �����������������������������������������������������������...
- Seite 3 Besondere Hinweise |Bedienung Besondere hInweIse BedIenung - Das Gerät kann von Kindern ab 8 Jahren sowie allgemeine Hinweise von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten Hinweis oder Mangel an Erfahrung und Wissen be- Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig nutzt werden, wenn sie beaufsichtigt werden durch und bewahren Sie sie auf.
- Seite 4 BedIenung Sicherheit f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. WARNUNG Verletzung Die erforderlichen Handlungen werden Schritt für Schritt Das Gerät kann von Kindern ab 8 Jahren sowie von beschrieben. Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und maßeinheiten Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unter-...
- Seite 5 BedIenung Gerätebeschreibung gerätebeschreibung Betriebsarten Das Gerät wird in dem Raum aufgestellt, der gekühlt werden soll. 3.1.1 Betriebsart „Kühlen“ Das Gerät wälzt die Raumluft um. Das Gerät kann kühlen und Ein Wärmeübertrager (Verdampfer) entzieht der Raumluft Wärme. entfeuchten. Die im Gerät entstehende Wärme wird durch einen Die abgekühlte Luft wird dem Aufstellraum wieder zugeführt.
- Seite 6 BedIenung Vorbereitungen Vorbereitungen aufstellort Sachschaden Sachschaden Sie dürfen den Fortluftschlauch nicht verlängern, um Das Gerät darf nur auf ebenen, waagerechten Flächen Kondensatbildung und etwaige Folgeschäden zu ver- aufgestellt werden, damit kein Kondensat austritt. meiden und um einen störungsfreien Betrieb sicherzu- stellen.
- Seite 7 BedIenung Vorbereitungen 4.2.1 mobile aufstellung f Stellen Sie das Gerät in die Nähe eines Fensters oder einer Tür, damit Sie den Luftschlauch nach außen führen können. Falsche aufstellung superficie plana. superfícies planas. vlakke ondergrond. ≥200 ≥700 Halten Sie die Mindestabstände und Aufstellbedingungen ein, um einen fehlerfreien Luftein- und austritt zu gewährleisten.
- Seite 8 BedIenung Einstellungen einstellungen f Schalten Sie den Betriebsschalter ein (Stellung I). Wenn das Gerät in Betriebsbereitschaft ist, leuchtet die LED luftleitlamellen „Standby“. f Drücken Sie am Gerät oder an der Fernbedienung die Taste Den Luftstrom können Sie mit Luftleitlamellen in horizontaler „Ein/Standby“, um das Gerät einzuschalten.
- Seite 9 BedIenung Einstellungen °F °C °F TURBO °C MODE MOON 1 Solltemperatur/Timer °C/°F 2 Anzeige „Einschalt-Timer“ 3 Symbol „Timer“ 4 Anzeige „Ausschalt-Timer“ 1 Taste „Lüfterstufe“ zum zyklischen Umschalten zwischen den 5 Symbol Automatik Lüfterstufen 6 Temperaturanzeige °C/°F, Stundenanzeige 2 Taste „Minus“ zur Absenkung der Raumsolltemperatur 7 Symbol „Maximale Lüfterstufe“...
- Seite 10 BedIenung Einstellungen wahl der maßeinheit für die temperatur - Die Raumsolltemperatur kann nicht eingestellt werden. Die Tasten „Plus“ und „Minus“ sind deaktiviert. Durch Drücken der Taste „Temperatureinheit“ (°C/°F) auf der Fern- bedienung können Sie die Maßeinheit der angezeigten Temperatur 5.11 Betriebsart automatik von Fahrenheit (das Symbol °F leuchtet) auf Celsius (das Symbol f Drücken Sie so oft die Taste „Betriebsart“...
- Seite 11 BedIenung Einstellungen 5.15 timer 5.15.2 ausschalt-timer Mit dem Timer können Sie programmieren, dass das Gerät ver- einstellen des timers mit der Fernbedienung zögert einschaltet oder ausschaltet. Sie können die Verzögerungs- f Stellen Sie mit der Taste „Ausschalt-Timer“ die gewünschte zeit sowohl mit der Fernbedienung als auch mit dem Bedienfeld Verzögerung (zwischen 1 und 12 Stunden) ein.
- Seite 12 BedIenung Reinigung, Pflege und Wartung reinigung, Pflege und wartung f Waschen Sie den Filter aus, indem Sie die der Schmutz- schicht gegenüber liegende Seite unter einen Wasserstrahl Zur Erhaltung der Betriebstüchtigkeit des Gerätes ist eine jährliche halten. Reinigung von einem Fachhandwerker erforderlich. Ist der Filter sehr stark verschmutzt (z. B. mit Fett), sollten Sie f Trennen Sie vor Wartungsarbeiten das Gerät von der den Filter in einer neutralen Seifenlösung einweichen und an- Spannungsversorgung, in dem Sie den Netzstecker aus der...
- Seite 13 BedIenung Problembehebung Problembehebung Batterien wechseln Batterie entsorgen Vermutete störungen Batterien dürfen Sie nicht im Hausmüll entsorgen. Alt- Die nachfolgend beschriebenen Betriebserscheinungen sind keine batterien enthalten möglicherweise Schadstoffe, die der Störungen. Umwelt und Gesundheit schaden können. Verbrauchte Batterien müssen Sie beim Handel oder einer Sammel- Vermutete Störung Erklärung stelle für Sonderstoffe abgeben.
- Seite 14 BedIenung Problembehebung diese störungen können sie selbst beheben Problem Ursache f Behebung Die ausströmende Luft riecht. Das Gerät saugt Gerüche z. B. von Teppichen, Möbel- Keine Maßnahme notwendig. stücken, Kleidern, Tabakgeruch, Kosmetika usw. auf und bläst sie mit der Luft zurück in den Raum. Nach der Erstinbetriebnahme ist eine Geruchsent- Keine Maßnahme notwendig.
- Seite 15 BedIenung Problembehebung rufen sie den Fachhandwerker WARNUNG Stromschlag Versuchen Sie nicht, das Gerät selbst zu reparieren. Wenn einer der nachfolgend beschriebenen Fälle zutrifft oder bei allen nicht weiter beschriebenen Störfällen benutzen Sie das Gerät nicht weiter. - Der Leistungsschalter schaltet häufig aus oder die Sicherung ist häufig defekt.
- Seite 16 InstallatIon Sicherheit InstallatIon WARNUNG Stromschlag Das Gerät hat eine elektrische Anschlussleitung mit Stecker (Anschluss vom Typ Y). Die elektrische An- schlussleitung darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhand- sicherheit werker ersetzt werden. Reparaturen, bei denen das Gerät geöffnet werden muss, dürfen nur von einem Fachhandwerker durchgeführt werden.
- Seite 17 InstallatIon Inbetriebnahme 12. außerbetriebnahme 10.3 Feste installation mit wanddurchlass Das Gerät kann alternativ zur mobilen Aufstellung auch an Wand- f Ziehen Sie den Netzstecker aus der Schutzkontaktsteckdose. durchlässen fest montiert werden. Verwenden Sie dazu die Wand- f Nehmen Sie die Batterien aus der Fernbedienung. durchführung aus unserem Zubehörprogramm.
- Seite 18 InstallatIon Technische Daten 13.2 datentabelle ACP 29 plus 233751 Betriebsart Kühlen Nennleistung im Kühlbetrieb (P rated Nennleistungsaufnahme im Kühlbetrieb (P Nennleistungszahl im Kühlbetrieb (EER rated Entfeuchtungsleistung Energieeffizienzklasse Stromverbrauch pro Stunde (Q kWh/h Stromverbrauch Aus-Modus (An/Aus-Schalter) 0,00 Leistungsaufnahme im Betriebszustand Temperaturregler aus (P 29,0 Leistungsaufnahme im Bereitschaftszustand (EN 62301) (P Treibhauspotenzial des Kältemittels (GWP) kg CO...
- Seite 19 InstallatIon Technische Daten 13.3 schaltplan Elektronikkarte (Leistung) Relais für Fortluftlüfter (min.) Elektronikkarte (Steuerung) Steuerung für Sekundärluftlüfter Raumthermostatsonde Motorverdichter Kondensatstandfühler Lüfter Fortluft CN1 3-Pol-Anschluss Lüfter Sekundärluft CN2 5-Pol-Anschluss Motor zur Ableitung des Kondensates CN3 6-Pol-Anschluss Betriebsschalter CN4 3-Pol-Anschluss Transformator CN5 8-Pol-Anschluss Hauptstromversorgungs-Klemmleiste CN6 2-Pol-Anschluss 5-Pol-Anschluss CN8 2-Pol-Anschluss...
- Seite 20 Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden...
- Seite 21 Umwelt Und Recycling Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen.
- Seite 22 NotizeN 22 | ACP 29 plus www.stiebel-eltron.com...
- Seite 23 NotizeN www.stiebel-eltron.com ACP 29 plus | ...
- Seite 24 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
