2. Montageanweisung
Montageanweisung
Elektrischer Anschluß
Das mobile Raumklimagerät ist für den An-
schluß an eine handelsübliche Steckdose
konzipert.
Das Gerät darf nicht über Kabeltrommeln
oder Mehrfachstecker betrieben werden.
Beachten Sie das Leistungsschild des Gerätes!
Trennen der Funktionsleitung
Bei der Trennung und Wiederverbindung der
Funktionsleitung ist die angegebene Reihenfol-
ge zu beachten.
Die Funktionsleitung kann nur am Innengerät
gelöst werden!
1 Gerät von der Netzspannung trennen
2 Abdeckungsschrauben lösen und Ab-
deckung entfernen
3 Die Schalldämmmatte nach vorne
umklappen und mit einem Klebestreifen
fixieren

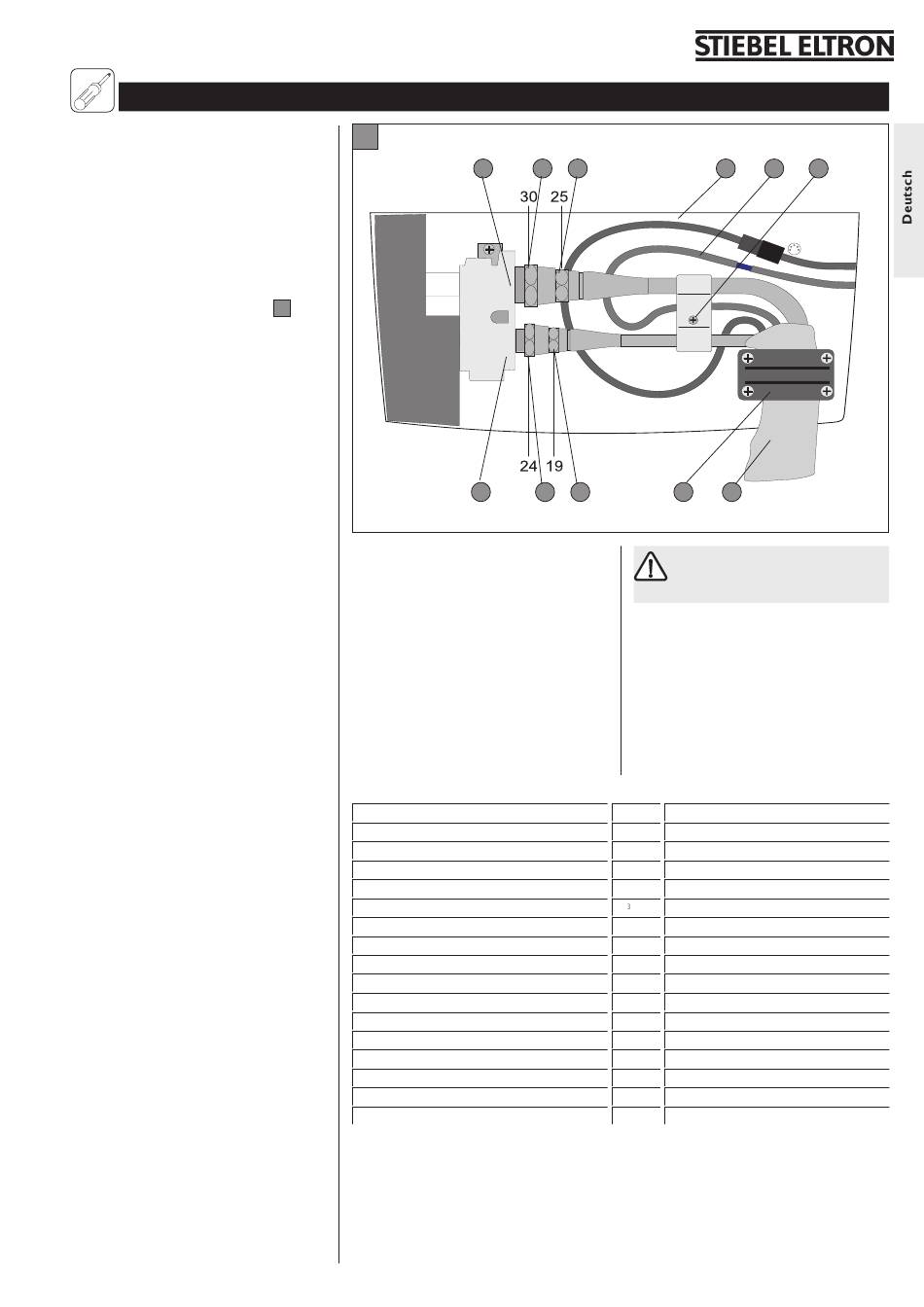

4 Elektrischer Verbindung J-1 trennen.
5 Kondenswasserschlauch-Verbindung J-2
lösen
6 Klammer J-3 lösen und abnehmen
7 J-5 lösen, mit J-6 gegenhalten !
8 J-8 lösen, mit J-9 gegenhalten !
9 Zugentlastung J-10 lösen und abnehmen.
10 Funktionsleitung J-11entnehmen und vor
Verschmutzungen schützen.
Wiederherstellung der Funktions-
leitung
1 Funktionsleitung J-11einsetzen und
Muttern handfest aufdrehen.
2 J-8 anziehen, mit J-9 gegenhalten !
3 J-5 anziehen, mit J-6 gegenhalten !
4 Zugentlastung J-10 montieren.
5 Klammer J-3 montieren.
6 Kondenswasserschlauch-Verbindung J-2
herstellen.
7 Elektrischer Verbindung J-1 herstellen.
8 Schalldämmmatte wieder umklappen und
Abdeckung einsetzen.
9 Abdeckungsschrauben einsetzen und
anziehen
10 Gerät an Netzspannung anschließen und
Funktionstest durchführen
für den Fachmann
J
C
Festanschluß des
Gerätes
Für einen Festanschluß durch eine Mauer muß
eine Wanddurchführung mit min. Ø 80 mm
bauseits erstellt werden. Die Funktionsleitung
wird durch die Wanddurchführung nach Innen
geführt und dort wieder mit dem Innenteil
verbunden. Die Wanddurchführung ist
anschließend Wetterfest zu verschließen
(Silikon o.ä.).
Technische Daten
Kühlleistung
Leistungsaufnahme
Stromaufnahme
Anlaufstrom
Spannung / Frequenz
Luftmenge max. (innen/außen)
Entfeuchtungsleistung
Kältemittel
Abmessungen HxBxT (innen/außen)
Gewicht (innen/außen)
Einsatzbereich
Betriebsbedingungen min.
Betriebsbedingungen max.
Kondenswasserschlauch Verlängerung Øinnen mm
Funktionsleitungslänge
Geräuschpegel (innen / außen)
Leistungsdaten nach Prüfbedingungen:
Innen: 27°C TK - 19°C FK
Die aktuelle Kühlleistung ist abhängig von den örtlichen Installationsbedingungen.
Ein Betrieb außerhalb der angegebenen Temperaturbereiche ist möglich, kann aber Anlaß von
Störungen und Fehlfunktionen sein!
7
8
9
4
5
6
Verschmutzungen zu Schützen.
kW
kW
A
ca. A
m /h
l/h
R / g
mm
ca. kg
m
ca. db(A) 52 - 55 / 55,8
1
2
3
10
11
Die Anschlüsse der Funktionsleitung
sind bei der Wanddurchführung vor
2,93
1,19
5,6
25
1/N/PE ~ 220 - 240V 50Hz
460 / 1445
1,4
407C / 650 g
800 x 470 x 360 / 490 x 440 x 188
30 / 10
+21°C - +35°C
21°C T.K. - 15°C F.K
32°C T.K - 23°C F.K
9
3,0
