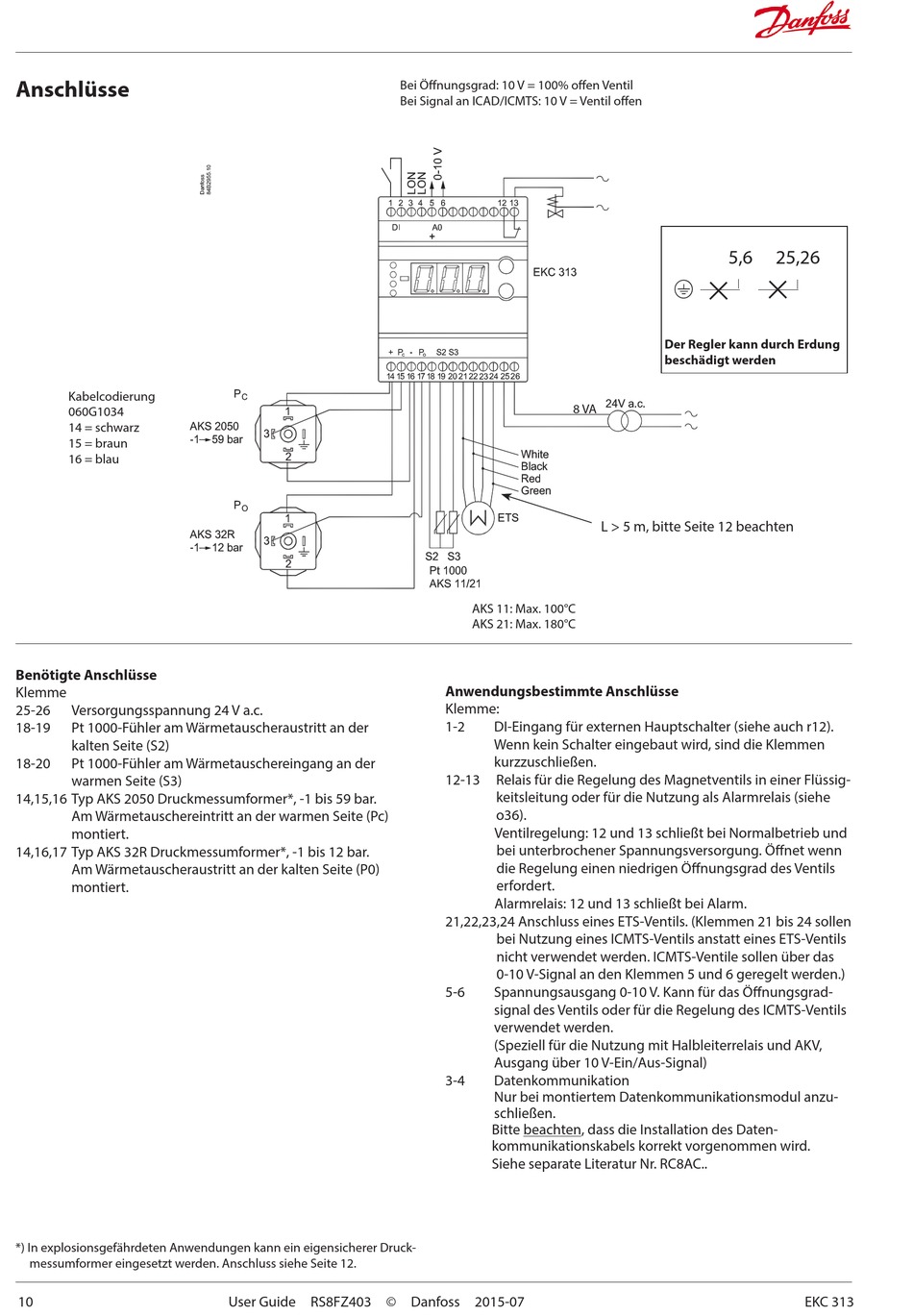

Anschlüsse
Kabelcodierung
060G1034
14 = schwarz
15 = braun
16 = blau
Benötigte Anschlüsse
Klemme
25-26
Versorgungsspannung 24 V a.c.
18-19
Pt 1000-Fühler am Wärmetauscheraustritt an der
kalten Seite (S2)
18-20
Pt 1000-Fühler am Wärmetauschereingang an der
warmen Seite (S3)
14,15,16 Typ AKS 2050 Druckmessumformer*, -1 bis 59 bar.
Am Wärmetauschereintritt an der warmen Seite (Pc)
montiert.
14,16,17 Typ AKS 32R Druckmessumformer*, -1 bis 12 bar.
Am Wärmetauscheraustritt an der kalten Seite (P0)
montiert.
*) In explosionsgefährdeten Anwendungen kann ein eigensicherer Druck-
messumformer eingesetzt werden. Anschluss siehe Seite 12.
10
Bei Ö nungsgrad: 10 V = 100% o en Ventil
Bei Signal an ICAD/ICMTS: 10 V = Ventil o en
User Guide RS8FZ403 © Danfoss 2015-07
8 VA
L > 5 m, bitte Seite 12 beachten
AKS 11: Max. 100°C
AKS 21: Max. 180°C
Anwendungsbestimmte Anschlüsse
Klemme:
1-2
DI-Eingang für externen Hauptschalter (siehe auch r12).
Wenn kein Schalter eingebaut wird, sind die Klemmen
kurzzuschließen.
12-13
Relais für die Regelung des Magnetventils in einer Flüssig-
keitsleitung oder für die Nutzung als Alarmrelais (siehe
o36).
Ventilregelung: 12 und 13 schließt bei Normalbetrieb und
bei unterbrochener Spannungsversorgung. Ö net wenn
die Regelung einen niedrigen Ö nungsgrad des Ventils
erfordert.
Alarmrelais: 12 und 13 schließt bei Alarm.
21,22,23,24 Anschluss eines ETS-Ventils. (Klemmen 21 bis 24 sollen
bei Nutzung eines ICMTS-Ventils anstatt eines ETS-Ventils
nicht verwendet werden. ICMTS-Ventile sollen über das
0-10 V-Signal an den Klemmen 5 und 6 geregelt werden.)
5-6
Spannungsausgang 0-10 V. Kann für das Ö nungsgrad-
signal des Ventils oder für die Regelung des ICMTS-Ventils
verwendet werden.
(Speziell für die Nutzung mit Halbleiterrelais und AKV,
Ausgang über 10 V-Ein/Aus-Signal)
3-4
Datenkommunikation
Nur bei montiertem Datenkommunikationsmodul anzu-
schließen.
Bitte beachten, dass die Installation des Daten-
kommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC..
5,6
25,26
l
Der Regler kann durch Erdung
beschädigt werden
EKC 313
