Ausbau
WARNUNG
Lesen Sie die Warnhinweise "Gefahr durch Materialein-
spritzung" auf Seite 3 sowie "Verbrennungsgefahr" auf
Seite 4.
1.
Druck entlasten, Seite 5.
2.

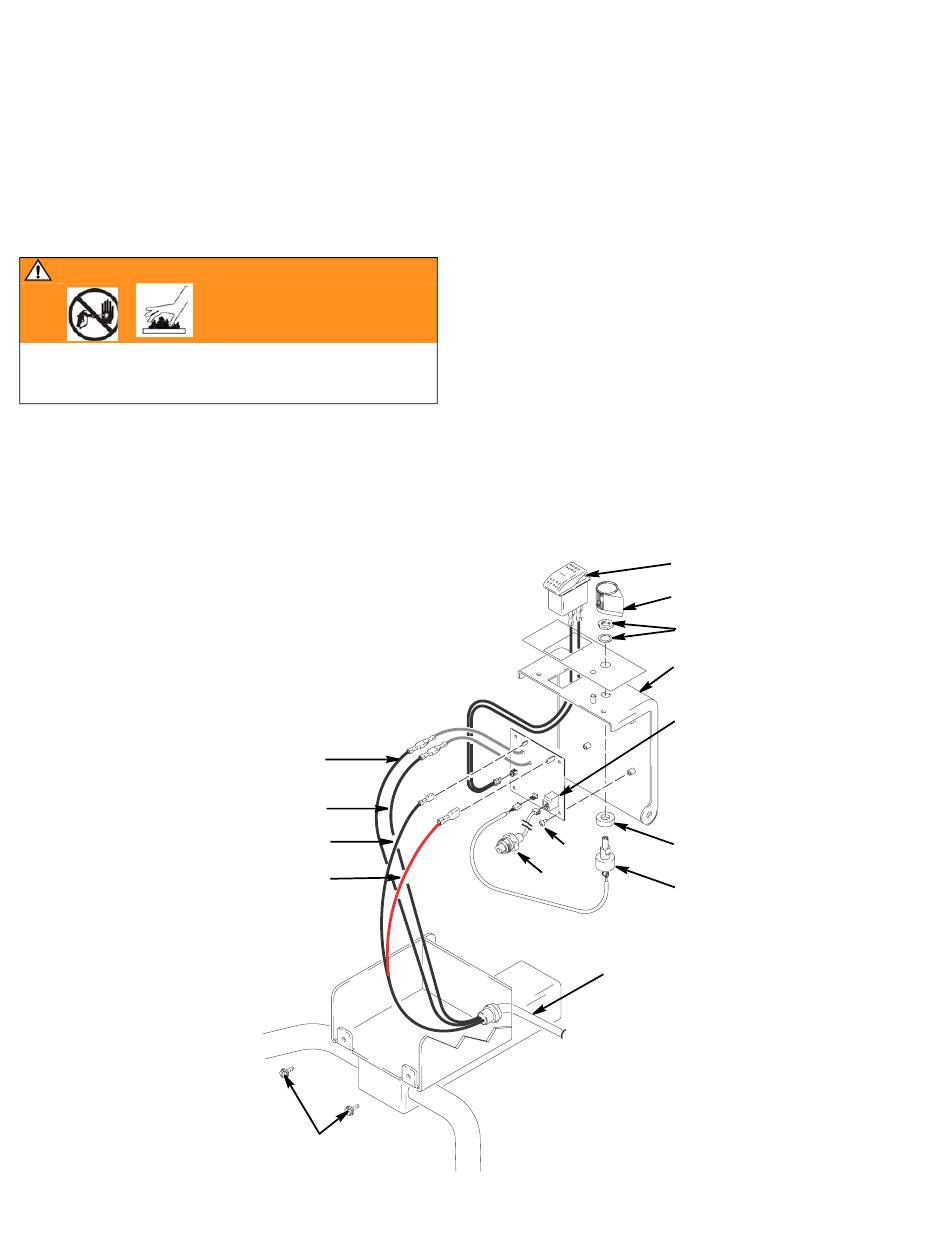

A
. 14. Zwei Schrauben (108) entfernen und die
BB
Abdeckung (62a) öffnen.
3.
EIN-/AUS-Schalterstecker von der Leiterplatte abziehen.
4.
Zwei Haltestifte auf jeder Seite des Ein-/Ausschalters
(62d) hineindrücken und den Schalter von der Abdeckung
abnehmen.
A
. 14
BB
14
Druckregler
Ein-/Aus-Schalter
Pink
(vom Motor)
Erde
Grün/Gelb
Kupplung (-)
(schwarz)
Kupplung (+)
(rot)
108
Installation
1.
Neuen EIN-/AUS-Schalter (62d) so installieren, dass die
Nasen des Schalters an der Innenseite der Abdeckung
einrasten.
2.
EIN-/AUS-Schalterstecker (B) an der Leiterplatte
anschließen.
3.
Die Abdeckung (62a) schließen und mit zwei
Schrauben (108) sichern.
62f
155
66
ti6389a
Druckregler
62d
62c
62b
62a
62e
62g
62b
311091K
