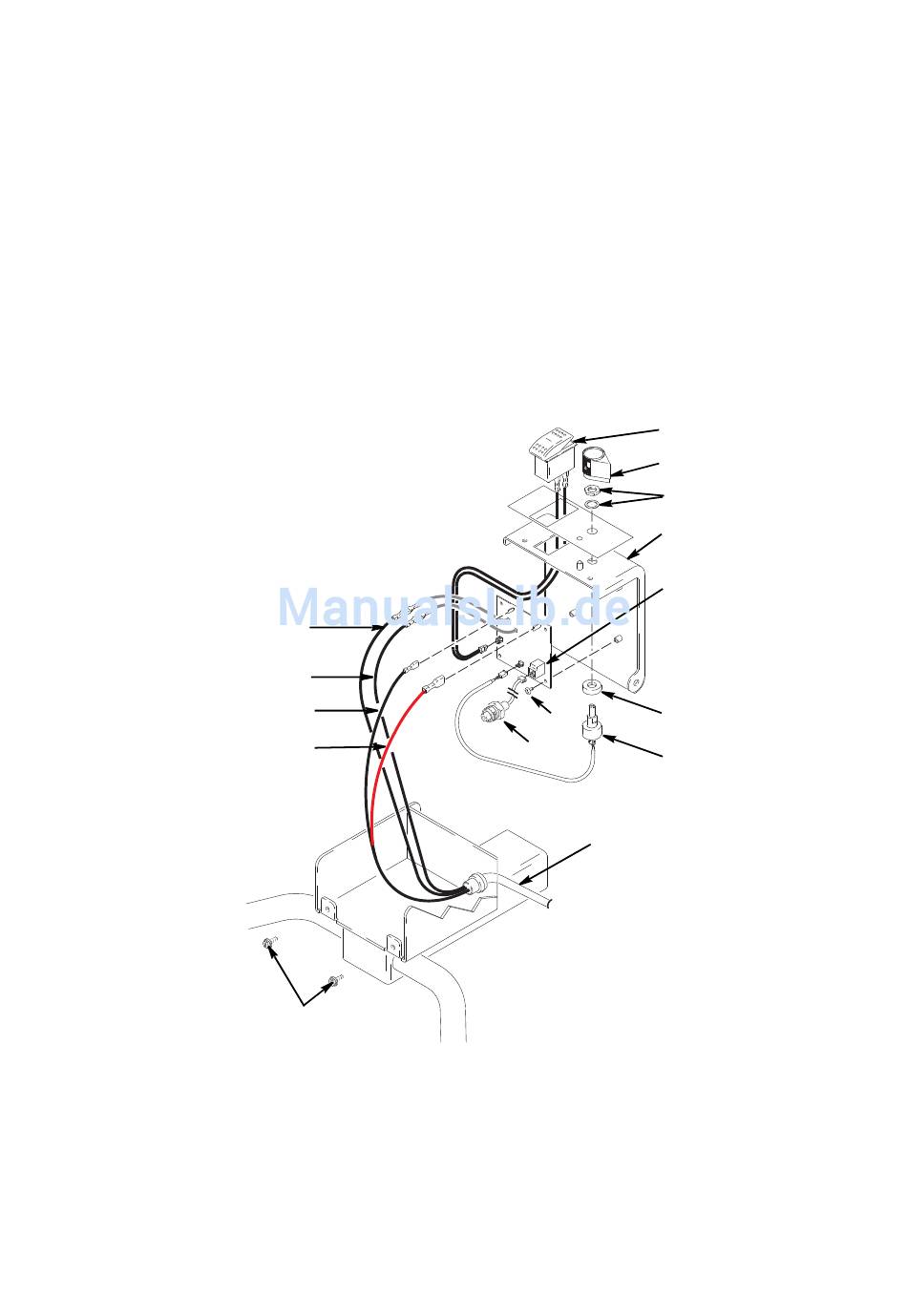

Druckregler (EIN/AUS-Schalter)
Druckregler (EIN/AUS-Schalter)
Ausbau
1. Führen Sie [...] durch. Vorgehensweise zur
Druckentlastung, Seite 9.
2. Zwei Schrauben (108) entfernen und die
Abdeckung (62a) öffnen.
3. EIN-/AUS-Schalterstecker von der Leiterplatte
abziehen.
4. Zwei Haltestifte auf jeder Seite des
Ein-/Ausschalters (62d) hineindrücken und
den Schalter von der Abdeckung abnehmen.
32
Pink
(vom Motor)
Erdung
Grün/Gelb
Kupplung (-)
(schwarz)
Kupplung (+)
(Rot)
108
Installation
1. Neuen EIN-/AUS-Schalter (62d) so installieren,
dass die Nasen des Schalters an der Innenseite
der Abdeckung einrasten.
2. EIN-/AUS-Schalterstecker (B) an der Leiterplatte
anschließen.
3. Die Abdeckung (62a) schließen und mit zwei
Schrauben (108) sichern.
62f
155
66
ti6389a
3A4593B Betrieb, Reparaturen, Ersatzteile
62d
62c
62b
62a
62e
62g
62b
