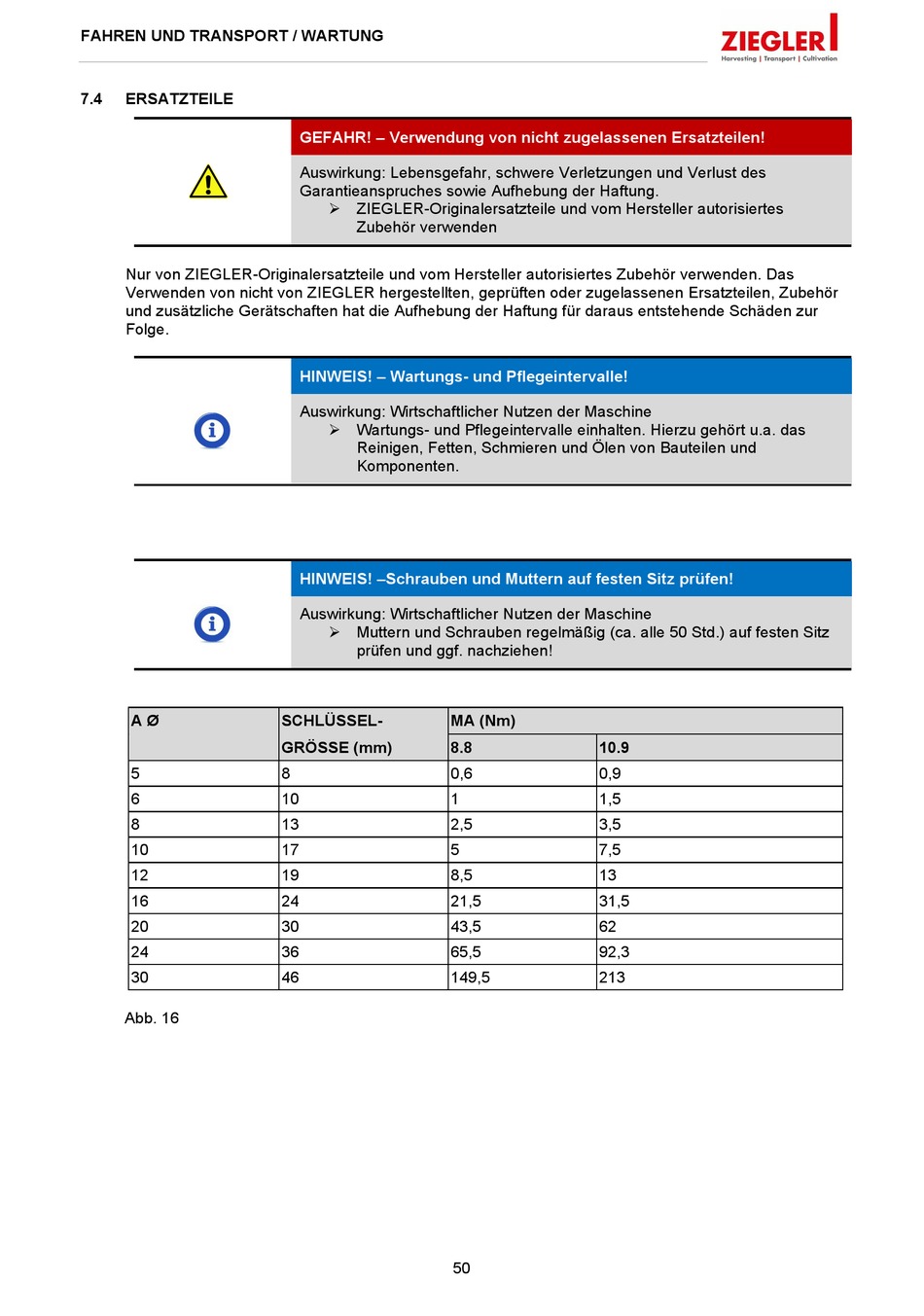

FAHREN UND TRANSPORT / WARTUNG
7.4
ERSATZTEILE
Nur von ZIEGLER-Originalersatzteile und vom Hersteller autorisiertes Zubehör verwenden. Das
Verwenden von nicht von ZIEGLER hergestellten, geprüften oder zugelassenen Ersatzteilen, Zubehör
und zusätzliche Gerätschaften hat die Aufhebung der Haftung für daraus entstehende Schäden zur
Folge.
A Ø
5
6
8
10
12
16
20
24
30
Abb. 16
GEFAHR! – Verwendung von nicht zugelassenen Ersatzteilen!
Auswirkung: Lebensgefahr, schwere Verletzungen und Verlust des
Garantieanspruches sowie Aufhebung der Haftung.
ZIEGLER-Originalersatzteile und vom Hersteller autorisiertes
Zubehör verwenden
HINWEIS! – Wartungs- und Pflegeintervalle!
Auswirkung: Wirtschaftlicher Nutzen der Maschine
Wartungs- und Pflegeintervalle einhalten. Hierzu gehört u.a. das
Reinigen, Fetten, Schmieren und Ölen von Bauteilen und
Komponenten.
HINWEIS! –Schrauben und Muttern auf festen Sitz prüfen!
Auswirkung: Wirtschaftlicher Nutzen der Maschine
Muttern und Schrauben regelmäßig (ca. alle 50 Std.) auf festen Sitz
prüfen und ggf. nachziehen!
SCHLÜSSEL-
MA (Nm)
GRÖSSE (mm)
8.8
8
0,6
10
1
13
2,5
17
5
19
8,5
24
21,5
30
43,5
36
65,5
46
149,5
50
10.9
0,9
1,5
3,5
7,5
13
31,5
62
92,3
213
