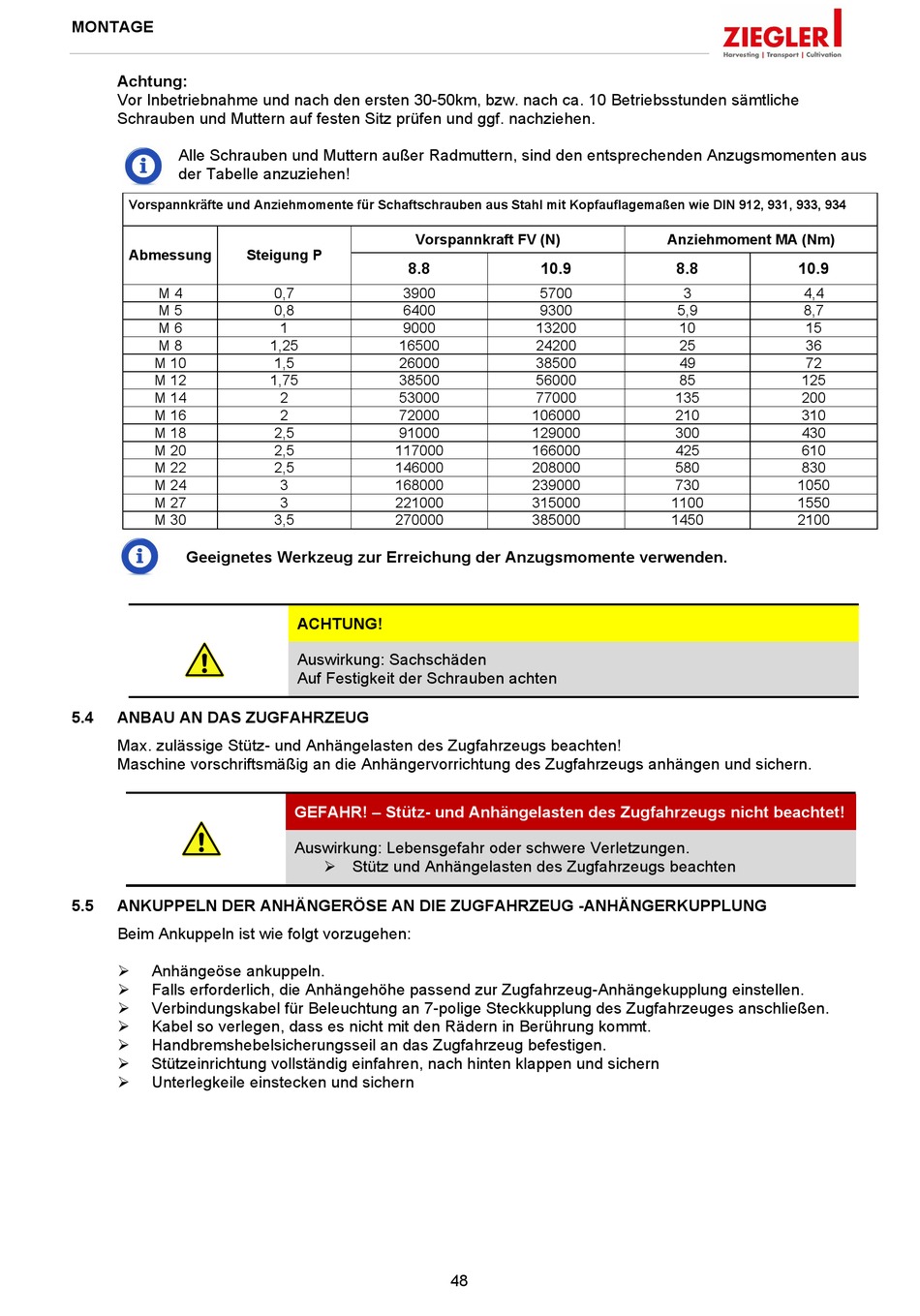

MONTAGE
Achtung:
Vor Inbetriebnahme und nach den ersten 30-50km, bzw. nach ca. 10 Betriebsstunden sämtliche
Schrauben und Muttern auf festen Sitz prüfen und ggf. nachziehen.
Alle Schrauben und Muttern außer Radmuttern, sind den entsprechenden Anzugsmomenten aus
der Tabelle anzuziehen!
Vorspannkräfte und Anziehmomente für Schaftschrauben aus Stahl mit Kopfauflagemaßen wie DIN 912, 931, 933, 934
Abmessung
M 4
M 5
M 6
M 8
M 10
M 12
M 14
M 16
M 18
M 20
M 22
M 24
M 27
M 30
Geeignetes Werkzeug zur Erreichung der Anzugsmomente verwenden.
5.4
ANBAU AN DAS ZUGFAHRZEUG
Max. zulässige Stütz- und Anhängelasten des Zugfahrzeugs beachten!
Maschine vorschriftsmäßig an die Anhängervorrichtung des Zugfahrzeugs anhängen und sichern.
5.5
ANKUPPELN DER ANHÄNGERÖSE AN DIE ZUGFAHRZEUG -ANHÄNGERKUPPLUNG
Beim Ankuppeln ist wie folgt vorzugehen:
Anhängeöse ankuppeln.
Falls erforderlich, die Anhängehöhe passend zur Zugfahrzeug-Anhängekupplung einstellen.
Verbindungskabel für Beleuchtung an 7-polige Steckkupplung des Zugfahrzeuges anschließen.
Kabel so verlegen, dass es nicht mit den Rädern in Berührung kommt.
Handbremshebelsicherungsseil an das Zugfahrzeug befestigen.
Stützeinrichtung vollständig einfahren, nach hinten klappen und sichern
Unterlegkeile einstecken und sichern
Vorspannkraft FV (N)
Steigung P
8.8
0,7
3900
0,8
6400
1
9000
1,25
16500
1,5
26000
1,75
38500
2
53000
2
72000
2,5
91000
2,5
117000
2,5
146000
3
168000
3
221000
3,5
270000
ACHTUNG!
Auswirkung: Sachschäden
Auf Festigkeit der Schrauben achten
GEFAHR! – Stütz- und Anhängelasten des Zugfahrzeugs nicht beachtet!
Auswirkung: Lebensgefahr oder schwere Verletzungen.
Stütz und Anhängelasten des Zugfahrzeugs beachten
10.9
5700
9300
13200
24200
38500
56000
77000
106000
129000
166000
208000
239000
315000
385000
48
Anziehmoment MA (Nm)
8.8
10.9
3
4,4
5,9
8,7
10
15
25
36
49
72
85
125
135
200
210
310
300
430
425
610
580
830
730
1050
1100
1550
1450
2100
