Inhaltszusammenfassung für Ziegler Field Profi 3002

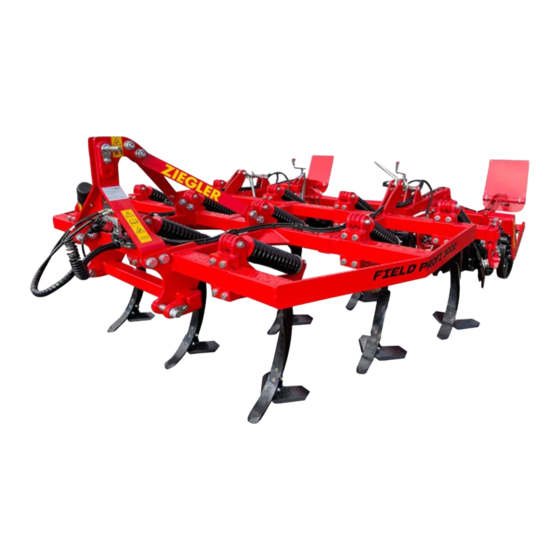

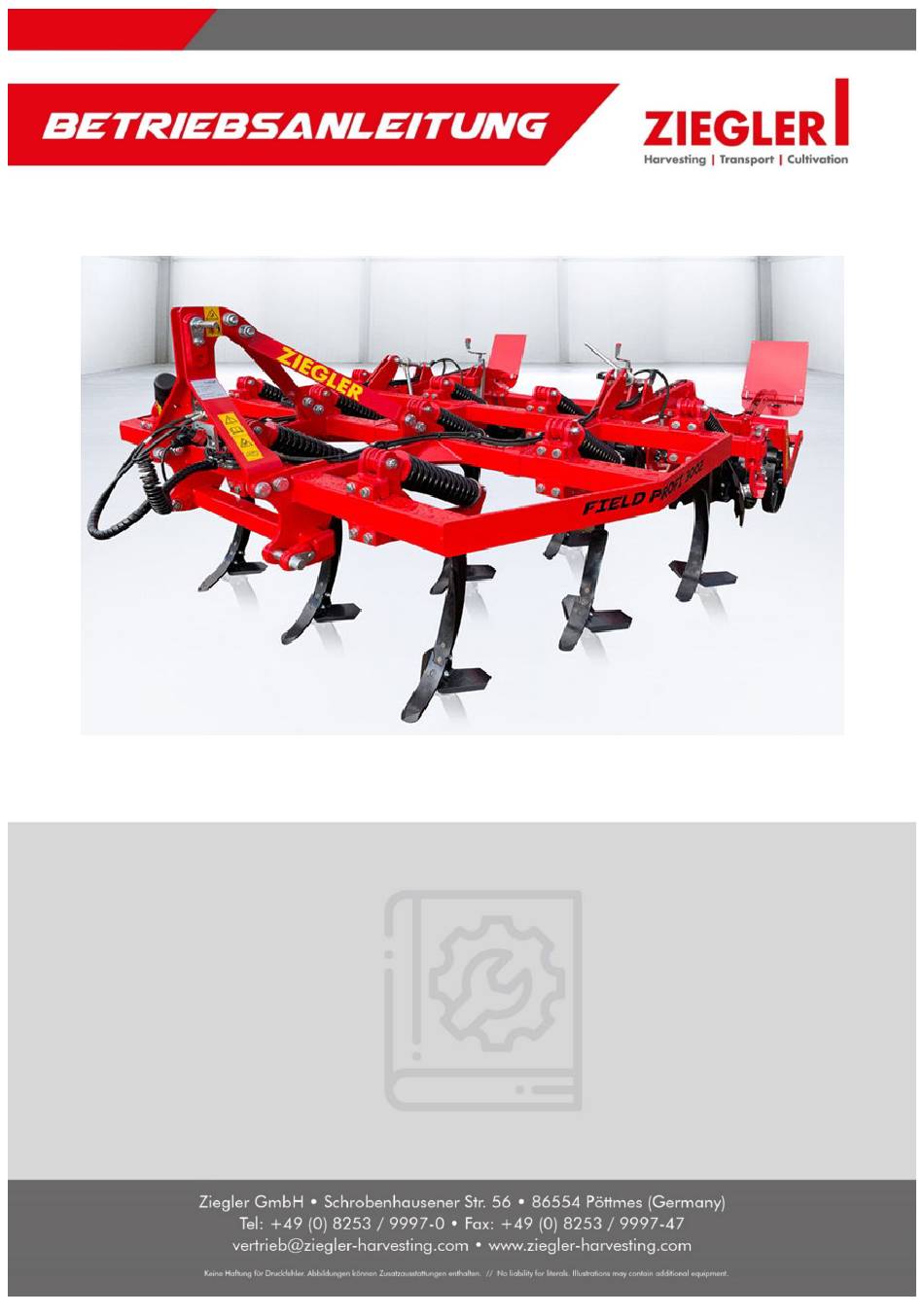

- Seite 1 Grubber 3m Datum:21.09.2022 Ziegler-Nr.: 12-098466A Vers. 00 DE Grubber 3m 3002 BTA...
- Seite 5 This certificate gives the right to declare on the conformity of partly completed equipment with the essential safety stated in EU Directive 2006/42/EC in assembly with combine harvesters and to mark equipment with CE mark. Pöttmes, den 01.01.2021______ Ort und Datum; Place and date Dipl. BW (FH) M. Ziegler (Geschäftsführer)
- Seite 7 Gewährleistungsanspruch gegenüber der ZIEGLER GmbH erst zu dem Zeitpunkt geltend gemacht werden kann, sobald die vorstehende Erklärung ausgefüllt und unterschrieben der ZIEGLER GmbH vorliegt. Mir ist des Weiteren bekannt, dass ohne Rücksicht auf Rücksendung vorstehender Erklärung an die ZIEGLER GmbH die Gewährleistungsfrist zu dem Zeitpunkt beginnt, zu dem die Maschine / Set übergeben wurde.
- Seite 9 INHALTSVERZEICHNIS Verwendungszweck ........................... 11 Gültigkeit ............................11 Ansprechpartner ..........................11 Kennzeichnung von Hinweisen in der Betriebsanleitung ............. 12 Kennzeichnung der Gefahrenhinweise ................... 12 Personalqualifikation und -Schulung ....................12 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............12 Sicherheitsbewusstes Arbeiten ....................... 13 Sicherheits- und Unfallverhütungs-Vorschriften ................13 Angebaute Geräte ..........................
- Seite 10 VORWORT VORWORT Sehr geehrter Kunde! Mit dem Kauf des Grubbers haben Sie ein Qualitätsprodukt aus dem Hause ZIEGLER erworben. Wir danken für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Maschine entgegengebracht haben. Um den Grubber optimal nutzen zu können, lesen Sie bitte diese Betriebsanleitung sorgfältig durch, bevor Sie die Maschine einsetzen.
- Seite 11 Sicherheitshinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten speziellen Sicherheitshinweise. 2.1 Verwendungszweck Die Ziegler Grubber Field Profi ist ein Anbaugerät an Traktoren und dient der flachen, ganzflächigen Stoppelbearbeitung, der intensiven Einmischung von Ernterückständen oder Zwischenfrüchten und der tiefen Bodenlockerung.
- Seite 12 SICHERHEIT SICHERHEIT 3.1 Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind mit allgemeinen Gefahrensymbolen gekennzeichnet: 3.2 Kennzeichnung der Gefahrenhinweise Gefahr! GEFAHR! – Art und Quelle der Gefahr! Auswirkung: Lebensgefahr oder schwere Verletzungen.
- Seite 13 TECHNISCHE DATEN UND KENNZEICHNUNG 3.5 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Die Arbeitsschutz- und Unfallverhütungsvorschriften der zuständigen Berufsgenossenschaften sind bindend. Die Sicherheitshinweise des Fahrzeugherstellers sind zu beachten. Beim Verkehr auf öffentlichen Straßen müssen die jeweiligen gesetzlichen Vorschriften (in der Bundesrepublik Deutschland die StVZO und StVO) eingehalten werden.
- Seite 14 TECHNISCHE DATEN UND KENNZEICHNUNG 3.7 Angebaute Geräte Beim An- und Abkuppeln des Grubbers an oder von dem Traktor ist besondere Vorsicht nötig! Der Grubber darf nur an den dafür vorgesehenen Traktor angebaut werden. Durch das Ankuppeln von Maschinen im Front- und/oder Heckanbau eines Traktors dürfen nicht überschritten werden das zulässige Traktor-Gesamtgewicht die zulässigen Traktor-Achslasten...
- Seite 15 überschritten werden. 3.12 Sicherheitshinweise an der Maschine Das ZIEGLER-Anbaugerät ist mit allen Sicherheits-Einrichtungen (Schutzeinrichtungen) ausgerüstet. Nicht alle Gefahrenstellen an dieser Maschine lassen sich im Hinblick auf die Erhaltung der Funktionsfähigkeit der Maschine gänzlich sichern. An der Maschine finden Sie entsprechende Gefahrenhinweise, die auf die verbliebenen Restgefahren hinweisen.
- Seite 16 TECHNISCHE DATEN UND KENNZEICHNUNG 3.13 Bedeutung der Sicherheitsaufkleber Abb. 1 Gefährdung durch Maschinenteile nur Vor Inbetriebnahme Vorsicht bei Quetschen und Stoß dann berühren, wenn die Betriebsanleitung austretender zwischen Heck des sie vollständig zum Hochdruckflüssigkeit. Traktors und der Stillstand gekommen Sicherheitshinweise Hinweis im Maschine beim An- sind...
- Seite 17 Verfügung haben, empfehlen wir diese in die Felder oben einzutragen. Hinweis ZIEGLER-Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Das Verwenden von nicht von ZIEGLER hergestellten, geprüften oder zugelassenen Ersatzteilen, Zubehör und zusätzliche Gerätschaften hat die Aufhebung der Haftung für daraus entstehende Schäden zur Folge.
- Seite 18 TECHNISCHE DATEN UND KENNZEICHNUNG 4.3 Bestimmungsgemäßer Gebrauch Der Grubber FIELD PROFI darf nur an Traktoren angebaut werden, die hierfür geeignet sind. (Betriebserlaubnis des Trägerfahrzeugs beachten). Sie ist ausschließlich für den üblichen Einsatz bei landwirtschaftlichen Arbeiten gebaut (bestimmungsgemäßer Gebrauch) -siehe auch Kapitel Einleitung „Verwendungszweck“.
- Seite 19 TECHNISCHE DATEN UND KENNZEICHNUNG 4.5 Maschinenübersicht Abb. 3 1. Grundmaschine 2. Walze 3. Einebnungsscheibe mechanisch Hydraulisch verschiebbar (Option) 4. Tiefenführung mechanisch Tiefenführung hydraulisch (Option) 5. Spindel Höhenverstellung Einebnungsscheibe 6. Striegel (Option) 7. Steinsicherung (Option) 8. Beleuchtung (Option) 9. APV-Streuer (Option)
- Seite 20 MONTAGE MONTAGE GEFAHR! – Maschine kann kippen! Auswirkung: Lebensgefahr oder schwere Verletzungen. Maschine mit Spanngurten ordnungsgemäß sichern Sicheren Stand der Maschine gewährleisten langsam ablassen auf ausreichende Kettenspannung achten Bei allen Arbeiten an der Maschine Motor abstellen und ...
- Seite 21 MONTAGE BEDIENUNG 5.2 Maschine anhängen / abhängen Maschine an-/abhängen Den Grubber an der Dreipunkt des Schleppers anhängen. Bei Bedarf die Unterlenker gegen seitliches Pendeln verriegeln und Beleuchtung anstecken Beim Abstellen die Hydraulikkupplungen lösen und die Beleuchtung abstecken. Den Grubber abhängen. Sicheren Stand der Maschine gewährleisten! Personen dürfen sich nicht im...
- Seite 22 BEDIENUNG Nachlaufwalzen je nach Ausführung kann eine Stabwalze, Dachringwalze, Federstempelwalze, Stahlringwalze und eine U-Profilwalze eingebaut Stabwalze Dachring Feder- Stahlring- walze Profilwalze stempel- walze sein. Die Nachlaufwalze sorgt für eine hohe walze Gewicht Rückverdichtung und eine ebene feinkrümelige Oberfläche. Ø mm Abb.
- Seite 23 Für spezielle Anforderungen lässt sich die Federstempelwalze mit Abstreifern ausrüsten. Abb. 13 Stahlringwalze Die Ziegler Stahlringwalze mit 460 mm Innenrohr und 600 mm Aussendurchmesser ist für fast alle Bedingungen geeignet. Die Kombination aus Schneidkante und breiter Schulter bewirkt eine gute Rückverfestigung. Durch den weiten Abstand der Ringe bleiben einige Bereiche unverdichtet, können Niederschläge gut aufnehmen und auch...
- Seite 24 WARTUNG UND PFLEGE WARTUNG UND PFLEGE GEFAHR! – Während der Wartungsarbeiten könnte es zu Stürzen kommen Auswirkung: Lebensgefahr oder schwere Verletzungen. beim Aufsteigen auf die Maschine nicht auf die Dachringwalze oder andere drehbare Teile steigen Schnittfeste Schutzhandschuhe tragen GEFAHR! –...
- Seite 25 WARTUNG UND PFLEGE Scheiben Die Lager sind wartungsfrei Abb. 17 Nachlaufwalzen Die Nachlaufwalzen, den Abstreifer und die Lager auf festen Sitz und freien Rundlauf prüfen. Die Abstreifer auf Verschleiß prüfen bei Bedarf erneuern. Einstellung der Abstreifer kontrollieren und ggf. nachstellen. Abb.
- Seite 26 WARTUNG UND PFLEGE 7.1 Einlagern Die Maschine vor der Einlagerung gründlich von Rückständen reinigen Wenn möglich die Maschine unter einem Dach abstellen Maschine gegen Rost schützen. Einsprühen nur biologisch leicht abbaubare Öle, z. B. Rapsöl verwenden. Kunststoff- und Gummiteile nicht mit Öl oder Abb.
- Seite 27 ENTSORGUNG ENTSORGUNG Öle, Fette und damit behaftete Abfälle stellen eine große Gefahr für die Umwelt dar und müssen entsprechend der gesetzlichen Vorschriften umwelt- und sachgerecht gerecht entsorgt werden. Abb. 25 Außerbetriebnahme Wird das Gebrauchsende des Grubbers oder dessen Komponenten erreicht und diese zur Verschrottung übergeben, müssen...
- Seite 28 ANZUGSMOMENT FÜR SCHRAUBEN ANZUGSDREHMOMENTE FÜR SCHRAUBEN Anzugsmoment für verzinkten Schrauben Anzugs NENNDURCHMESSER - NORMALGEWINDE Festigkeits moment klasse 0.56 1.28 2.50 10.5 1030 1340 ft/lb 0.41 0.94 1.84 1.28 2.90 5.75 16.5 1350 1830 2360 3050 ft/lb 0.94 2.14 4.24 12.1 17.7 1349 1740...
- Seite 30 Local Court of Augsburg, Steuer-Nr. 102/168/10401 Steuer-Nr. 102/168/10401 commercial register no. HRB 17559 Geschäftsführer: M. Ziegler, Dipl. BW (FH) Geschäftsführer: M. Ziegler, Dipl. BW (FH) Place of performance: Pöttmes, Place of jurisdiction: Aichach Tax no. 102/168/10401 Managing director: M. Ziegler, Dipl. BW (FH)
