Inhaltszusammenfassung für Ziegler Cambridge Walze

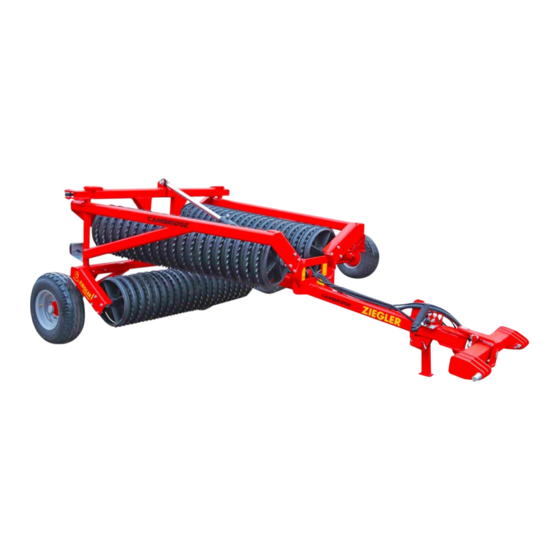

- Seite 1 Cambridge-Walze Datum: 24.09.2022 Ziegler-Nr.: 12-098225A Vers. 00 BTA_DE...
- Seite 5 Gewährleistungsanspruch gegenüber der ZIEGLER GmbH erst zu dem Zeitpunkt geltend gemacht werden kann, sobald die vorstehende Erklärung ausgefüllt und unterschrieben der ZIEGLER GmbH vorliegt. Mir ist des Weiteren bekannt, dass ohne Rücksicht auf Rücksendung vorstehender Erklärung an die ZIEGLER GmbH die Gewährleistungsfrist zu dem Zeitpunkt beginnt, zu dem die Maschine / Set übergeben wurde.
- Seite 7 Erklären in alleiniger Verantwortung, dass das Produkt Declare under our own responsibility that the product Maschine: Cambridge Walze machine: Cambridge Roller Modell / model: Cambridge Walze / Cambridge Roller ab Seriennummer / from serial number: 4200000 sich diese Erklärung bezieht, einschlägigen...
- Seite 9 INHALTSVERZEICHNIS Verwendungszweck ........................11 Gültigkeit ............................11 Ansprechpartner .......................... 11 Kennzeichnung von Hinweisen in der Betriebsanleitung............12 Kennzeichnung der Gefahrenhinweise ..................12 Personalqualifikation und -Schulung ..................12 Gefahren bei Nichtbeachtung der Sicherheitshinweise ............. 12 Sicherheitsbewusstes Arbeiten ....................13 Sicherheits- und Unfallverhütungs-Vorschriften ................ 13 Angebaute Geräte.........................
- Seite 10 VORWORT VORWORT Sehr geehrter Kunde! Mit dem Kauf der Cambridge Walze haben Sie ein Qualitätsprodukt aus dem Hause ZIEGLER erworben. Wir danken für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Maschine entgegengebracht haben. Um die Cambridge Walze optimal nutzen zu können, lesen Sie bitte diese Betriebsanleitung sorgfältig durch, bevor Sie die Maschine einsetzen.
- Seite 11 Sicherheitshinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten speziellen Sicherheitshinweise. 2.1 Verwendungszweck Die Ziegler Cambridge Walze ist eine Ackerwalze und dient der Verbesserung der Bodenstruktur sowie der Reduzierung der Bodenerosion. Sie kann das Auflaufen des Saatguts sowie den Feuchtegehalt des Bodens verbessern.
- Seite 12 SICHERHEIT SICHERHEIT 3.1 Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind mit allgemeinen Gefahrensymbolen gekennzeichnet: 3.2 Kennzeichnung der Gefahrenhinweise Gefahr! GEFAHR! – Art und Quelle der Gefahr! Auswirkung: Lebensgefahr oder schwere Verletzungen.
- Seite 13 Geräte vorschriftsmäßig ankuppeln und nur an den vorgeschriebenen Vorrichtungen befestigen und sichern! Beim An- und Abbauen die Stützeinrichtungen in die jeweilige Stellung bringen! Beim An- und Abkuppeln der Cambridge Walze an oder von dem Traktor ist besondere Vorsicht nötig. Zulässige Achslasten, Gesamtgewicht und Transportabmessungen beachten! ...
- Seite 14 SICHERHEIT 3.7 Angebaute Geräte Beim An- und Abkuppeln der Cambridge Walze an oder von dem Traktor ist besondere Vorsicht nötig! Die Cambridge Walze darf nur an den dafür vorgesehenen Traktor angebaut werden. Durch das Ankuppeln von Maschinen im Front- und/oder Heckanbau eines Traktors dürfen nicht überschritten werden...
- Seite 15 Es darf keine zusätzliche Ballastierung an den Walzen angebracht werden 3.12 Sicherheitshinweise an der Maschine Das ZIEGLER-Anbaugerät ist mit allen Sicherheits-Einrichtungen (Schutzeinrichtungen) ausgerüstet. Nicht alle Gefahrenstellen an dieser Maschine lassen sich im Hinblick auf die Erhaltung der Funktionsfähigkeit der Maschine gänzlich sichern. An der Maschine finden Sie entsprechende Gefahrenhinweise, die auf die verbliebenen Restgefahren hinweisen.
- Seite 16 SICHERHEIT 3.13 Bedeutung der Sicherheitsaufkleber Abb. 1 Gefährdung Maschinenteile nur Vor Inbetriebnahme die Sich nicht im durch dann berühren, Betriebsanleitung und Schwenkbereich Quetschen und wenn sie Sicherheitshinweise von Geräten Stoß zwischen vollständig zum lesen und beachten aufhalten Heck des Stillstand Traktors und der gekommen sind Maschine beim...
- Seite 17 Die entsprechenden Artikelnummern aus der Ersatzteilliste entnehmen. 4.3 Bestimmungsgemäßer Gebrauch Die Cambridge Walze darf nur an Traktoren angebaut werden, die hierfür geeignet sind. (Betriebserlaubnis des Trägerfahrzeugs beachten). Sie ist ausschließlich für den üblichen Einsatz bei landwirtschaftlichen Arbeiten gebaut (bestimmungsgemäßer Gebrauch) -siehe auch Kapitel Einleitung...
- Seite 18 TECHNISCHE DATEN UND KENNZEICHNUNG Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Eigenmächtige Veränderungen an der Maschine können die Eigenschaften der Maschine negativ beeinflussen oder die ordnungsgemäße Funktion stören.
- Seite 19 TECHNISCHE DATEN UND KENNZEICHNUNG 4.5 Maschinenübersicht Abb. 3 Vorderansicht 1. Deichsel 2. Mittelteil mit Rädern 3. Ausleger rechts 4. Ausleger links 5. Crossboard APV-Streuer Vorrichtung (Option)
- Seite 20 MONTAGE MONTAGE GEFAHR! – Maschine kann kippen! Auswirkung: Lebensgefahr oder schwere Verletzungen. Maschine mit Spanngurten ordnungsgemäß sichern Sicheren Stand der Maschine gewährleisten langsam ablassen auf ausreichende Kettenspannung achten Bei allen Arbeiten an der Maschine Motor abstellen und ...
- Seite 21 MONTAGE Transport mit LKW Sichern Sie die Maschine mit Unterlegkeilen und Spanngurten gegen Umfallen entsprechend den örtlichen Vorschriften. Abb. 6 5.2 Maschine anhängen / abhängen Maschine an-/abhängen Die Maschine an den Unterlenker des Schleppers anhängen. Bei Bedarf die Unterlenker gegen seitliches Pendeln verriegeln und Beleuchtung anstecken Beim Abstellen die Hydraulikkupplungen lösen und...
- Seite 22 BEDIENUNG BEDIENUNG GEFAHR! – Maschine kann kippen! Auswirkung: Lebensgefahr oder schwere Verletzungen. Sicheren Stand der Maschine gewährleisten Personen dürfen sich nicht im Gefahrenbereich aufhalten. Aus- und Einklappen Traktor parken Fahrwerk in Transportstellung Seitenteile ausklappen (A) Fahrwerk ausheben (B) Einklappen Fahrwerk absenken (A) Seitenteile einklappen (B)
- Seite 23 WARTUNG UND PFLEGE WARTUNG UND PFLEGE GEFAHR! – Während der Wartungsarbeiten könnte es zu Stürzen kommen Auswirkung: Lebensgefahr oder schwere Verletzungen. beim Aufsteigen auf die Maschine nicht auf die Dachringwalze oder andere drehbare Teile steigen Schnittfeste Schutzhandschuhe tragen GEFAHR! –...
- Seite 24 WARTUNG UND PFLEGE Allgemeine Instruktionen Grundsätzlich gilt es, alle beweglichen Teile, in einem für den allgemeinen Maschinenbau üblichen Rahmen, zu schmieren und zu pflegen. Regelmäßige Reinigung Abräumen Ablagerungen dienen der Werterhaltung und der Betriebssicherheit. Nicht in den besonderen genannten Bauteilen, die einer regelmäßigen oder...
- Seite 25 WARTUNG UND PFLEGE 7.2 Schmierplan Abb. 13 Schmierstellen (A) alle 10 Betriebsstunden schmieren 7.3 Begriffsbestimmung Begriffe Schmiermittel Ort/Menge Besonderheiten Schmiernippel/ca. zwei Überschüssiges Fett am Fetten Mehrzweckfett Hübe aus Fettpresse. Schmiernippel entfernen. 7.4 Schmierstellen Reinigen Sie die Schmiernippel, danach pressen Sie einen oder zwei Hübe in den Schmiernippel. Wischen Sie das überflüssige Fett ab und lassen Sie es nicht an den Teilen.
- Seite 26 ENTSORGUNG ENTSORGUNG Öle, Fette und damit behaftete Abfälle stellen eine große Gefahr für die Umwelt dar und müssen entsprechend gesetzlichen Vorschriften umwelt- und sachgerecht gerecht entsorgt werden. Abb. 14 Außerbetriebnahme Wird das Gebrauchsende der Maschine oder deren Komponenten erreicht und diese zur Verschrottung übergeben, müssen...
- Seite 27 ANZUGSDREHMOMENTE FÜR SCHRAUBEN ANZUGSDREHMOMENTE FÜR SCHRAUBEN Anzugsmoment für verzinkten Schrauben Anzugs NENNDURCHMESSER - NORMALGEWINDE Festigkeits moment klasse 0.56 1.28 2.50 10.5 1030 1340 ft/lb 0.41 0.94 1.84 1.28 2.90 5.75 16.5 1350 1830 2360 3050 ft/lb 0.94 2.14 4.24 12.1 17.7 1349 1740...
- Seite 28 Erfüllungsort Pöttmes, Gerichtsstand Aichach commercial register no. HRB 17559 Geschäftsführer: M. Ziegler, Dipl. BW (FH) Steuer-Nr. 102/168/10401 Place of performance: Pöttmes, Place of Geschäftsführer: M. Ziegler, Dipl. BW (FH) jurisdiction: Aichach Tax no. 102/168/10401 Managing director: M. Ziegler, Dipl. BW (FH)
