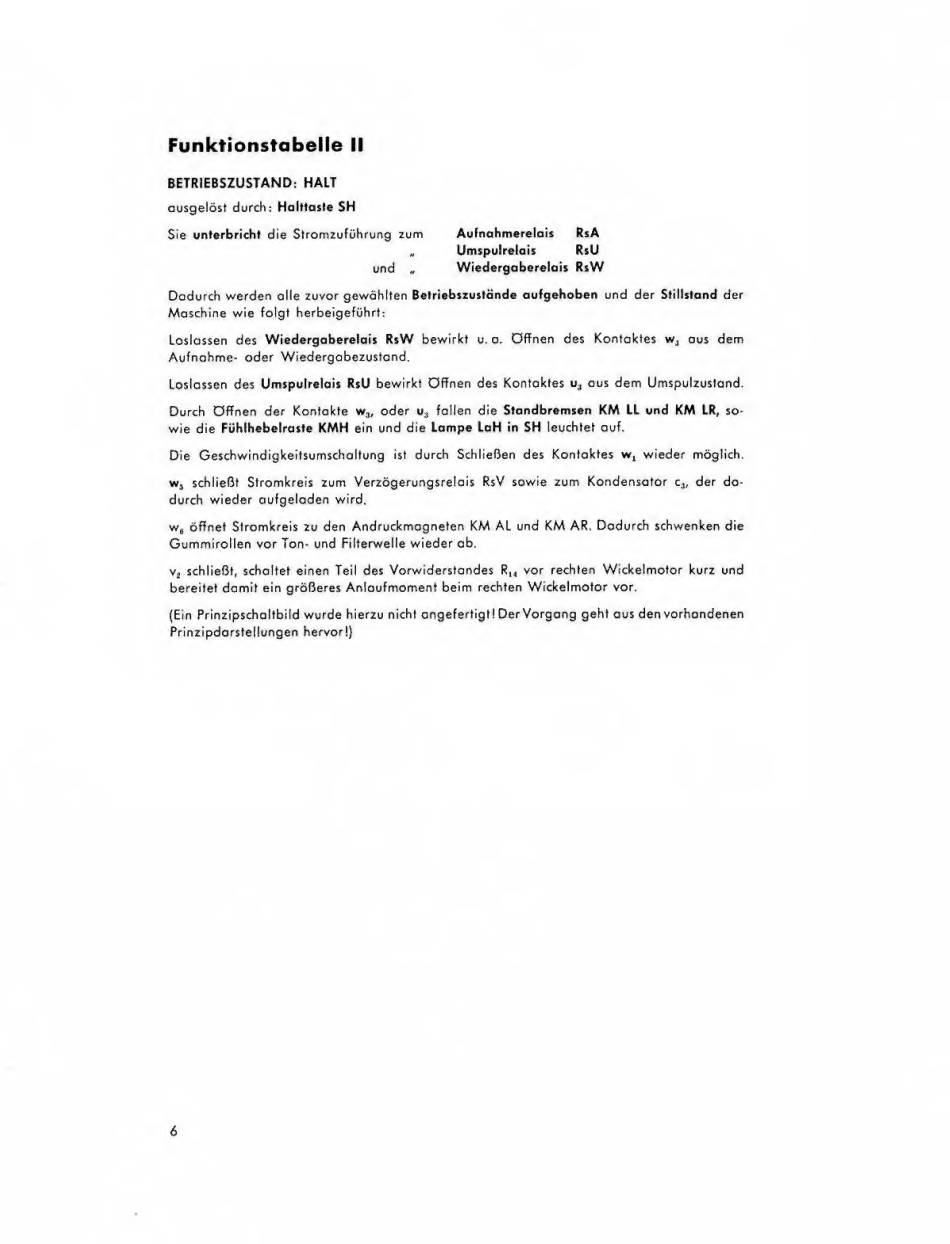

Funktionstabelle II
BETRIEBSZUSTAND: HALT
ausgelöst durch: Halttasle SH
Sie unterbricht die Stromzuführung zum
Aufnahmerelais
RsA
^
Umspulrelais
RsU
und
„
Wiedergaberelais RsW
Dadurch werden alle zuvor gewählten Betriebszustände aufgehoben und der Stillstand der
Maschine wie folgt herbeigeführt:
Loslassen des Wiedergaberelais RsW bewirkt u. a, Offnen des Kontaktes
aus dem
Aufnahme- oder Wiedergabezustand.
Loslassen des Umipalrelais RsU bewirkt öffnen des Kontaktes u
4
ous dem Umspulzustand
Durch öffnen der Kontakte w3( oder
fallen die Standbremsen KM LL und KM LR, so¬
wie die Fühlhebefraste KMH ein und die Lampe LaH in SH leuchtet auf.
Die Geschwindigkeitsumschaltung ist durch Schließen des Kontaktes wt wieder möglich,
w3 schließt Stromkreis zum Verzögerungsrelais RsV sowie zum Kondensator c3, der da¬
durch wieder aufgeladen wird,
w6 öffnet Stromkreis zu den Andruckmogneten KM AL und KM AR, Dadurch schwenken die
Gummirollen vor Ton- und Filterwelle wieder ob.
V£ schließt, schaltet einen Teil des Vorwiderstandes RN vor rechten Wicketmotor kurz und
bereitet damit ein größeres Anloufmoment beim rechten WEckelmotor vor.
(Ein Prinzipschaltbifd wurde hierzu nicht ongefertigt! Der Vorgang geht aus den vorhandenen
Prinzipdarstellungen hervor!)
