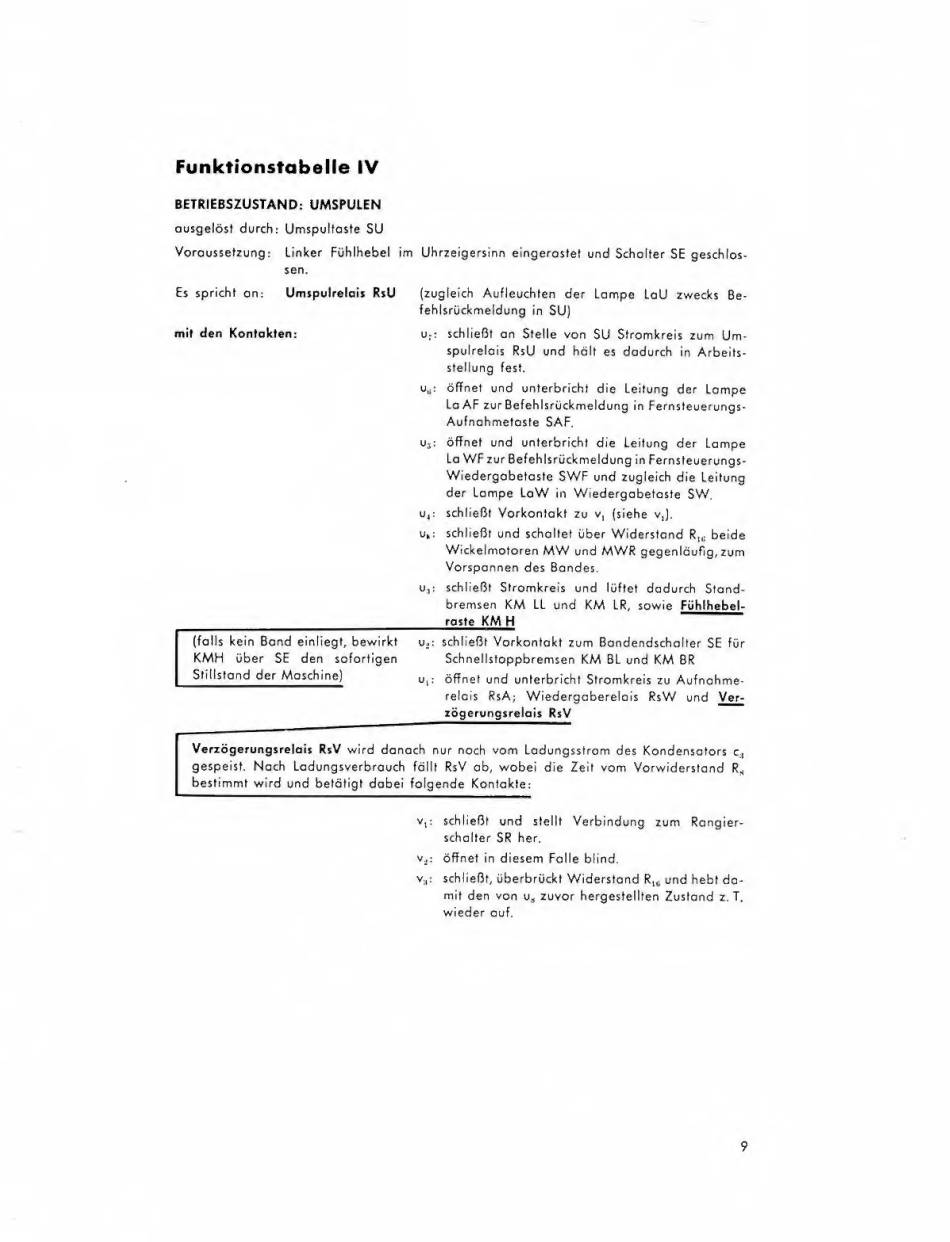

Funktionstabelle IV
BETRIEBSZUSTAND: UMSPULEN
ausgelösf durch: Umspuftaste SU
Voraussetzung;
Linker FühEhebel Im Uhrzeigersinn eingerostet und Schaffer SE geschlos¬
sen.
Es spricht an:
Umspulrelais Rsll
(zugleich Aufleuchten der Lampe LaU zwecks Be-
fehlsrückmeldung in SU)
mit den Kontakten:
u:: schließ! an Stelle von SU Stromkreis zum Um*
spulrelais RsU und hält es dadurch in Arbeits¬
stellung fest,
uü: öffnet und unterbricht die Leitung der Lampe
LoAF zur Befehlsrückmeldung in Fernsteuerungs-
Aufnahmetaste SAF,
u5; öffnet und unterbricht die Leilung der Lampe
La WF zur Befehlsrückmeldung in Fernsteuerungs-
Wiedergobetaste SWF und zugleich die Leitung
der Lampe LaW in Wiedergabetaste SW,
u4: schließt Vorkontakt zu v, (siehe vj.
ut: schließt und schaltet über Widerstand
beide
Wickelmotoren MW und MWfi gegenläufig, zum
Vorspannen des Bandes.
(falls kein Band einhegt, bewirkt
KMH
über SE
den
sofortigen
Stillstand der Maschine)
u;i: schließt Stromkreis und lüftet dadurch Stand¬
bremsen KM LL und KM LR, sowie Fühlhebel¬
roste KM H
v,:
schließt Vorkontakt zum Bondendschafter SE für
Schnellstoppbremsen KM BL und KM ÖR
ut: öffnet und unterbricht Stromkreis zu Aufnahme-
refcis RsA; Wiedergaberelois RsW und Ver-
lägerungjrelais RsV
Verzögerungsrelais RsV wird danach nur noch vom Ladungssfram des Kondensators c;[
gespeist. Nach Ladungsverbrauch fällt RsV ab, wobei die Zeit vom Vorwiderstand R*
bestimmt wird und betätigt dabei folgende Kontakte:
vx: schließt und stellt Verbindung zum Rangier¬
schalter $R her.
V;,: öffnet in diesem Falle blind.
V*: schließt, überbrückt Widerstand R1(1 und hebt da¬
mit den von uä zuvor hergestellten Zustand
z.
L
wieder auf.
