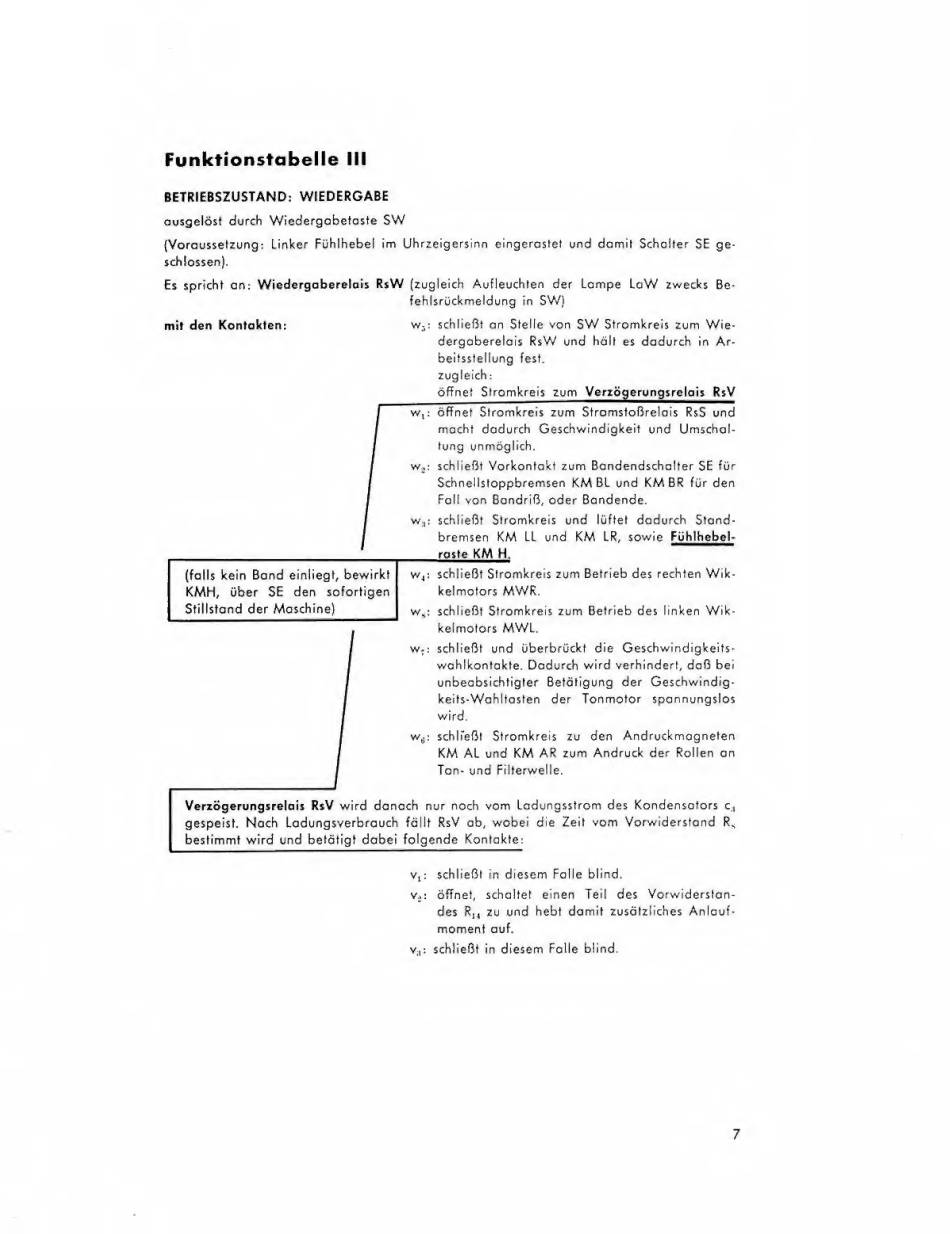

Funktionstabelle III
BETRIEBSZUSTAND: WIEDERGABE
ausgelöst durch Wiedergabetaste SW
{Voraussetzung; Linker Fühlhebet im Uhrzeigersinn eingerostet und damit Schalter SE ge-
schlossen).
Es spricht an: Wiedergaberelais R$W [zugleich Aufleuchten der Lampe LaW zwecks Be-
Fehlsrückmeldung In SW)
mit den Kontaktern
(falls kein Bond einliegt, bewirkt
KMH, über SE den sofortigen
Stillstand der Maschine}
wri : schließt an Steife von SW Stromkreis zum Wie¬
dergaberelais RsW und hält es dadurch in Ar-
beitsstellung fest,
zugleich:
öffnet Stromkreis Zum Verzögergngsrelqis RsV
wt: öffnet Stromkreis zum Stramstoßrelais RsS und
macht dadurch Geschwindigkeit und Umschal¬
tung unmöglich.
w;: schließt Vorkontakt zum Bandendschalter SE für
Schnellstoppbremsen KM BL und KM BR für den
Fall von Bandriß, oder Bandende.
w;|; schließt Stromkreis und lüftet dadurch Stand¬
bremsen KM LL und KM LR, sowie FühlhebeU
raste KM H.
wA:
schließt Stromkreis zum Betrieb des rechten Wik-
kelmotors MWK.
ws; schließt Stromkreis zum Betrieb des linken Wik-
ketmotars MWL
schließt und überbrückt die Geschwindigkeits-
wahfkontakte. Dadurch wird verhindert, daß bet
unbeabsichtigter Betätigung der Geschwindig-
keits-Wahltasten der Tonmotor spannungslos
wird.
; schlfeßt Stromkreis zu den Andruckmagneten
KM AL und KM AR zum Andruck der Rollen on
Ton- und Frlterwelle.
Verzögerungsrelais RsV wird danach nur noch vom Ladungsstrom des Kondensators
c:l
gespeist. Nach Ladungsverbrauch fällt RsV ob, wobei die Zeit vom Vorwiderstand R^
bestimmt wird und betätigt dabei folgende Kontakte;
vt: schließt in diesem Folie blind,
v.: öffnet, schaltet einen Teil des Vorwid ersten-
des
Ru
zu und hebt damit zusätzliches Anlauf-
moment auf.
Y;j: schließt in diesem Falle blind.
7
