f P'*'IN>VV9?vwWp? Vtf ? v a* ?opl
VüV^tVfcvtrVvvyWvv

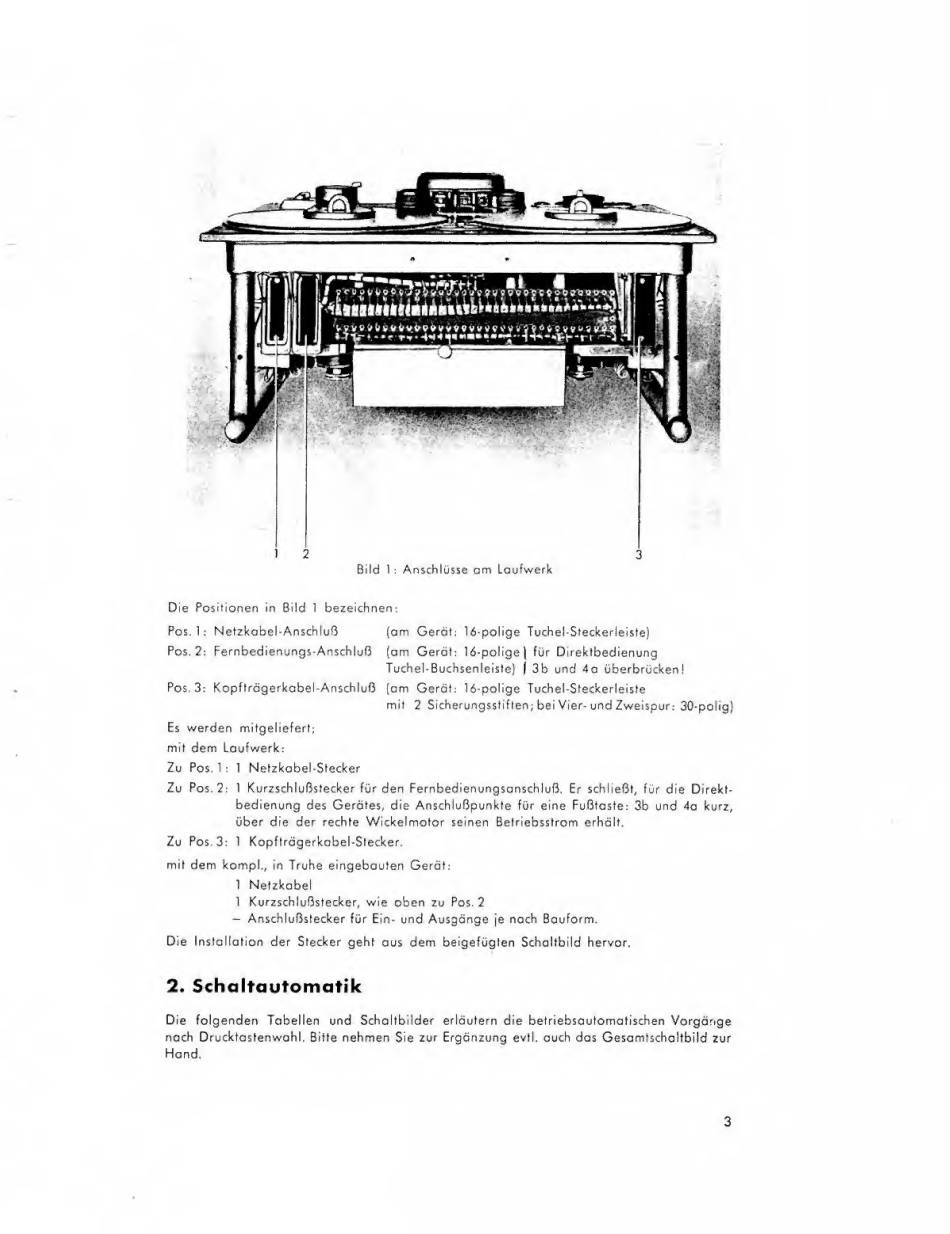

Bild 1 : Anschlüsse am Laufwerk
Die Posrhonen ln Bild 1 bezeichnen:
Pos. 1: Netzkab eh An Schluß
(am Gerät; 16-polige TuchehSteckerieiste)
Pos.
2
: FernbedienungsAnschluß
(am Gerät; 16-polige) für Direktbedienung
Tuchel-Buchsenleisle} ) 3b und 4a überbrücken!
Pos. 3: Kopfträgerkabel-Anschluß (am Gerät: 16-polige TuchehSteckerieiste
mit 2 Sicherungsstiften; bei Vier- und Zweispur; 30-polSg]
Es werden mitgeliefert;
mit dem Laufwerk;
Zu Pos. 1: 1 NetzkabehStecker
Zu Pos. 2: 1 Kurzschlußstecker für den Fernbedienungsanschluß. Er schließt, für die Direkt'
Bedienung des Gerätes, die Anschlußpunkte für eine Fußtaste: 3b und 4a kurz,
über die der rechte Wrckelmotar seinen Betrlebsstrom erhält.
Zu Pos. 3: 1 Kopfträgerkabel-Slecker.
mit dem kompl,, in Truhe eingebauten Gerät:
1 Netzkabel
1 Kurzschlußstecker, wie oben zu Pos. 2
— Anschfußstecker für Ein- und Ausgänge je nach Bauform.
Die Installation der Stecker geht aus dem beigefügten Schaltbild hervor.
2. Schaltautomatik
Die folgenden Tabellen und Schaltbilder erläutern die betriebsautomalischen Vorgänge
nach Drucktastenwahl. Bitte nehmen Sie zur Ergänzung evtl, auch das Gesamtschaltbild zur
