Zählereinbau / Zählerfunktion
4. Zählereinbau
Nachfolgende Info lesen und verstehen, bevor Sie mit dem Zählereinbau fortfahren.
Zählereinbau nur durch qualifiziertes Personal.
• Ein Netzsieb oder Körbchen so nah als möglich am Zählereinlass montieren. Siebe
verhindern eine Beeinträchtigung der Zählerleistung durch Schmutz und andere
Stoffe, die die Flüssigkeit verunreinigen. Die Siebe müssen regelmäßig gereinigt
werden, denn durch verstopfte Siebe wird die Zählerleistung ebenfalls beeinträchtigt.
• Jeweilige Pumpen abschalten, um Leitungsdruck zu verringern und Leitung sowie
Zähler langsam vor Pumpenneustart mit Flüssigkeit füllen. Somit sinkt das Risiko
einer möglichen Beschädigung des Zählers durch fehlgeleiteten Luftdruck in Leitung
und Zähler.
• Sicherstellen, dass alle Rohre denselben Druck wie die Pumpe haben.
• Sicherstellen, dass alle Rohrgewinde mit Gewindedichtungen ausgestattet sind.

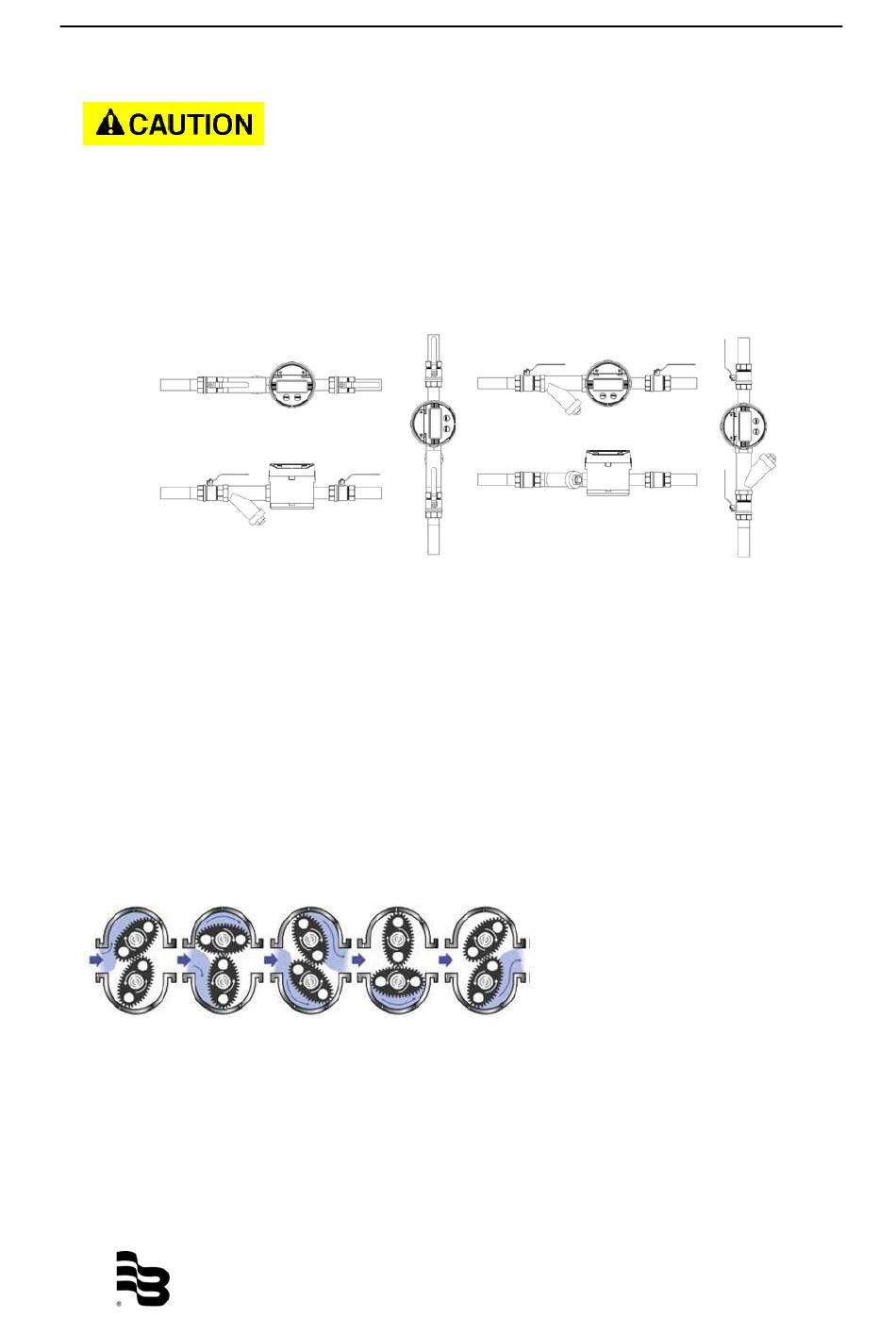

• Zähler horizontal einbauen (siehe Abbildung 1).
• System bevor Flüssigkeit fließt auf Undichtheiten prüfen und diese reparieren.
5. Zählerfunktion
Die Flüssigkeit tritt an der Eingangsöffnung ein und fließt durch die Zählerkammer. In
der Kammer werden die Rädchen durch das Fluid angetrieben, bevor es durch die
Ausgangsöffnung austritt. Jede Rotation setzt eine ganz spezielle Menge an Fluid frei.
Sobald sich das Rädchen dreht, leitet ein Magnet an jedem Radende einen
Reedschalter an die oben angebaute Registerleiterplatte. Die Reedschalter senden
Impulse an den Mikroprozessor im Register, um die LED-Displaysegmente zu ändern.
Sieb
Abbildung 1: Zählereinbau
OG_IOG_BA_01_1106
Seite 4/20
Sieb
